этикеток, см. рисунок 52.
Непрерывную печать можно остановить нажатием клавиши . Одиночная печать продолжается
нажатием клавиши , а выход из режима печати осуществляется нажатием клавиши .
При появлении ошибки выдается сообщение об ошибке, непрерывная печать приостанавливается. В
этом случае возможны следующие действия:
• либо устранить причину ошибки и нажать клавишу для продолжения печати;
• либо нажать клавишу для выхода из режима тестовой печати.
На рисунках 53 и 54 приведены примеры тестовой печати на термоленте и на этикетке. В случае, если
принтер плохо пропечатывает отдельные точки или области на этикетке, обратитесь в ЦТО. Неверная печать
может привести к ошибке при чтении штрих-кода. Для дополнительного контроля правильности печати штрих-
кода с помощью программы «Редактор этикеток» можно включить отображения проверочной горизонтальной
линии над штрих-кодом. Однако плохое качество печати в целом может быть вызвано также низким качеством
покрытия термоэтикетки / термобумаги, это следует учитывать, или неверно выбранным значением
контрастности печати, см. раздел (1.2.1) Принтер. В случае, если не удается настроить приемлемую
контрастность печати, также следует обратиться в ЦТО.
60

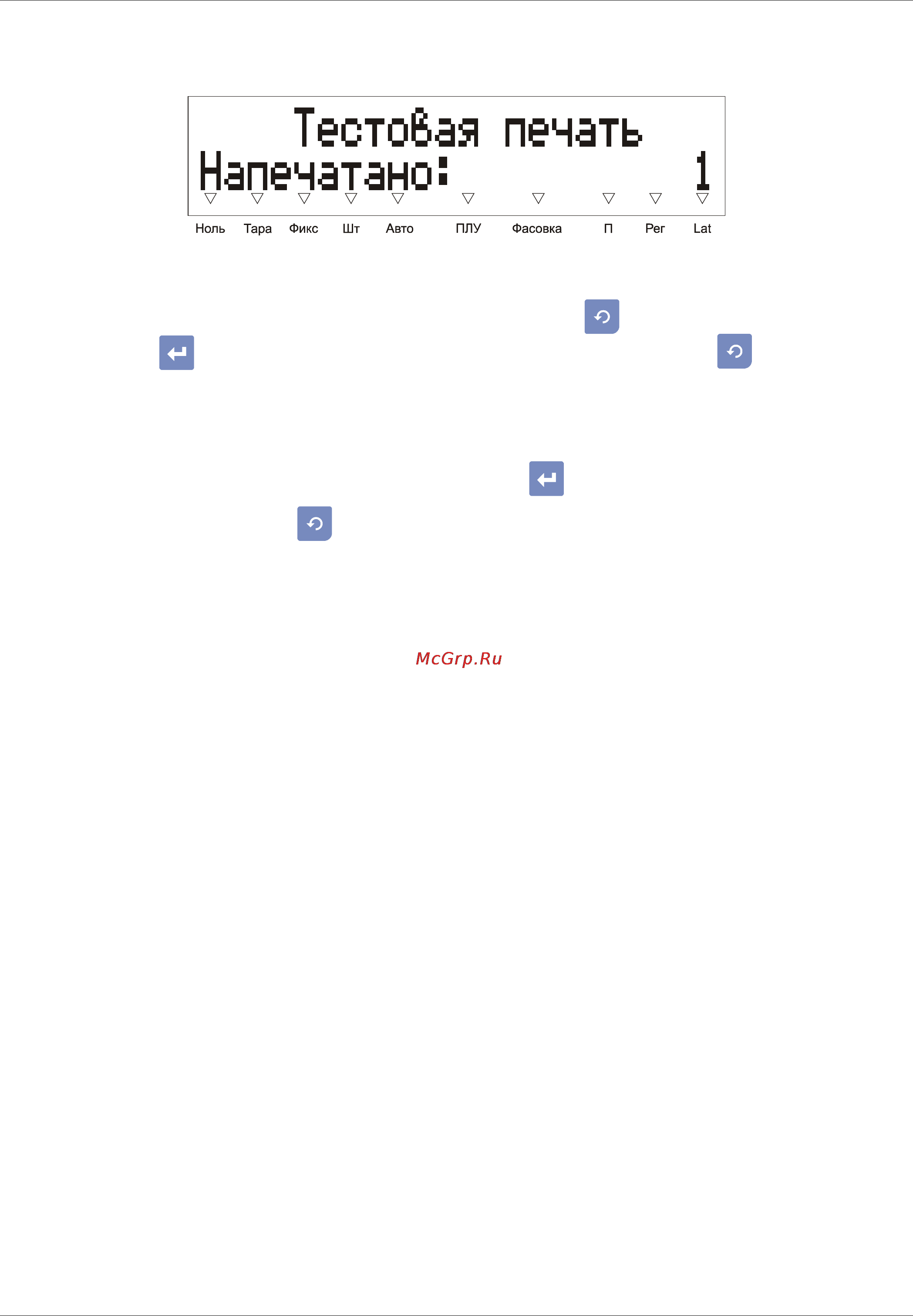

Рис. 52
