Весы ШТРИХ-ПРИНТ 4.5 Руководство администратора
(4.2) Тестовая печать
Позволяет произвести тестовую печать на этикетке или на непрерывной ленте. Служит для проверки
работы каждого пиксела печатающей головки принтера, контрастности печати, датчика напечатанной этикетки

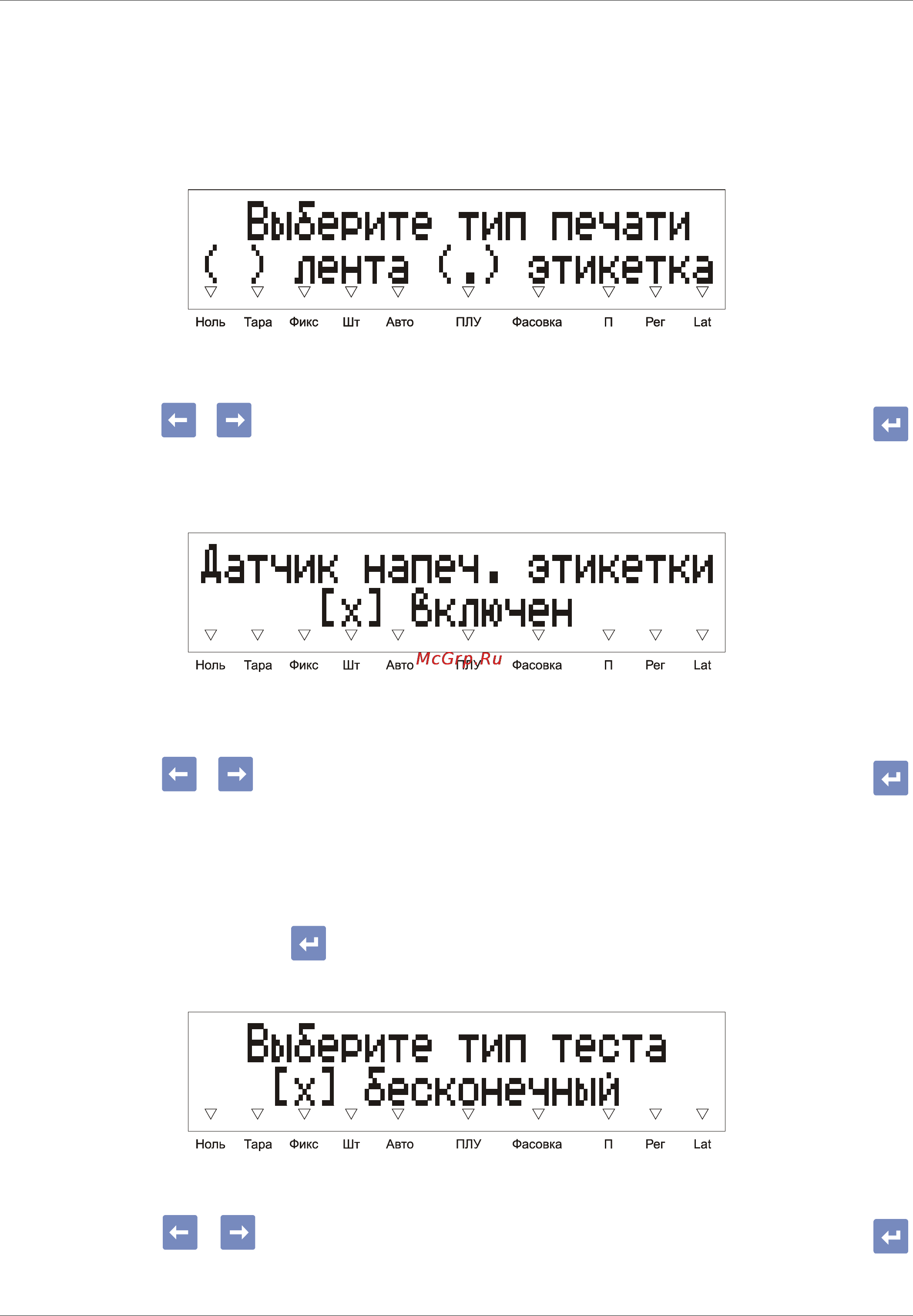

и лентопротяжного механизма в целом. После входа в меню на дисплее отобразится запрос, какой тип печати
использовать, см. рисунок 49.
Клавишами и выберите требуемый тип печати и подтвердите выбор нажатием клавиши .
В случае выбора печати на этикетке появится запрос о режиме работы датчика напечатанной этикетки (датчик
L, см. (1.2.1.3) Датчик этикетки), как показано на рисунке 50.
Клавишами и выберите необходимый вариант и подтвердите выбор нажатием клавиши .
Если датчик напечатанной этикетки включен, то будет осуществляться ожидание снятия напечатанной
этикетки, сопровождаемое звуковым сигналом, в отличие от простого блокирования при печати этикетки в
рабочем режиме. Выбор режима работы датчика в тесте не влияет на значение параметра, указанное в
системно меню.
Затем появится запрос о типе теста. При выборе бесконечного типа теста печать производится
непрерывно, в противном случае производится одиночная печать, т.е. печатается только одна этикетка, с
возможностью повтора по клавише .
Клавишами и выберите требуемый тип теста и подтвердите выбор нажатием клавиши .
Печать начинается сразу после подтверждения, на экране будет выводится количество напечатанных тестовых
59
Рис. 49
Рис. 50
Рис. 51
