ТРИД ИСУ 101-1В2Р [5/26] Устройство и работа прибора

2 Устройство и работа прибора

2.1 Описание работы прибора.

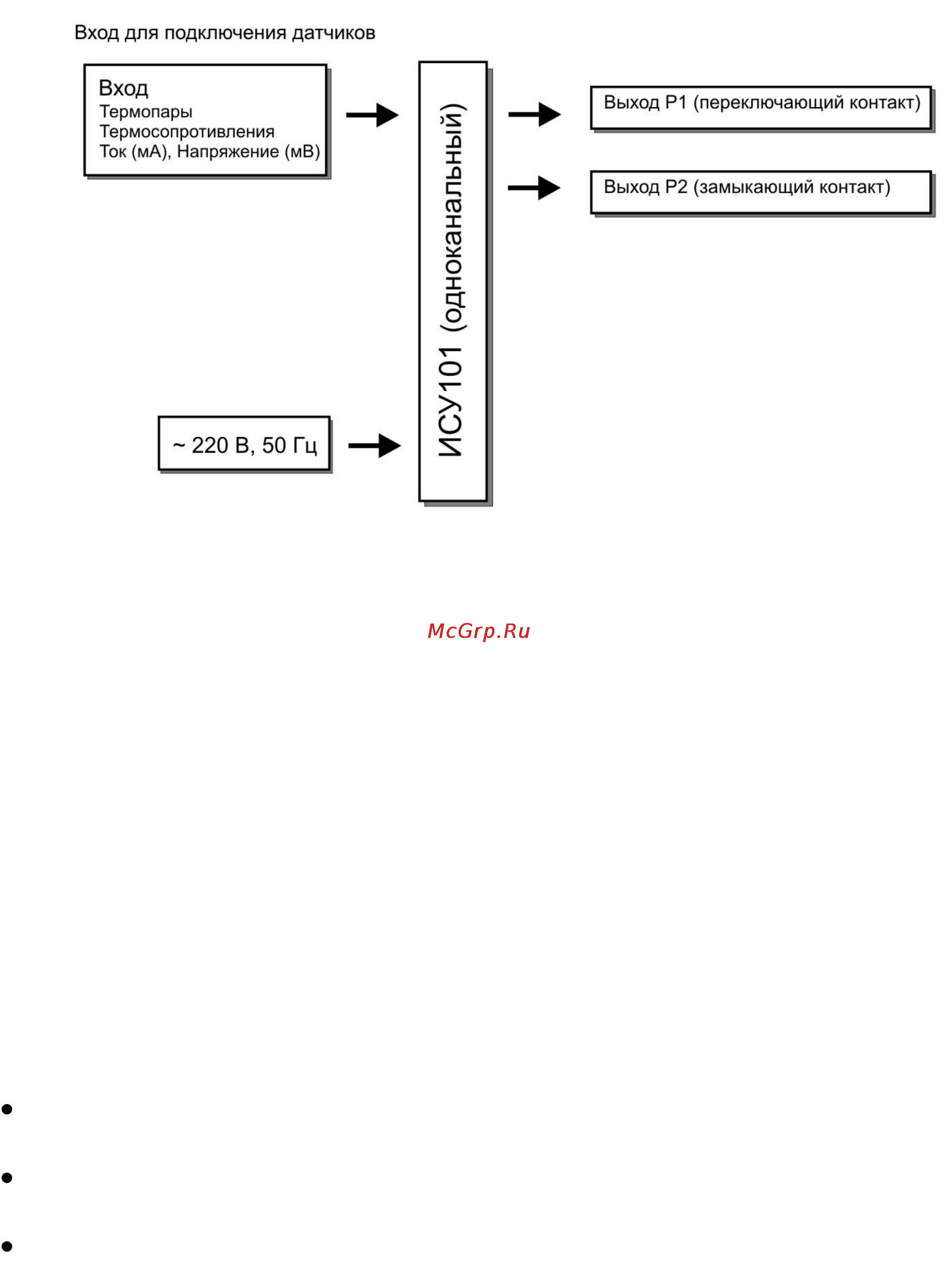

Функциональная схема одноканального прибора ТРИД ИСУ101 представлена на

рисунке 1.

Рисунок 1

Прибор серии ТРИД ИСУ101 осуществляет измерение температуры или другого

технологического параметра при помощи первичного преобразователя (датчика),

подключенного к измерительному входу прибора. Вход прибора допускает

подключение датчиков различного типа: термопары, термосопротивления, датчик со

стандартным токовым сигналом или сигналом напряжения. Измеренные физические

величины преобразуются в соответствующие значения и отображаются на цифро-

знаковом дисплее, расположенном на передней панели прибора.

Прибор анализирует значения измеренных величин и управляет выходными

устройствами в соответствии с заданными режимами работы прибора. В качестве

выходных устройств в приборах серии ТРИД ИСУ101 используются

электромагнитные реле.

Приборы ТРИД ИСУ101 имеют несколько задаваемых режимов работы, выбор и

установку которых осуществляет оператор. Основные режимы работы прибора:

контроль превышения измеряемой величины над заданным предельным

значением;

контроль снижения измеряемой величины ниже заданного предельного

значения;

контроль выхода измеряемой величины за пределы заданного диапазона.

В случае выхода контролируемого параметра за установленные пределы

(состояние «авария»), прибор сигнализирует об этом включением или выключением

выходного реле.

Кроме основных режимов работы, прибор имеет дополнительные режимы,

расширяющие его функциональность.
