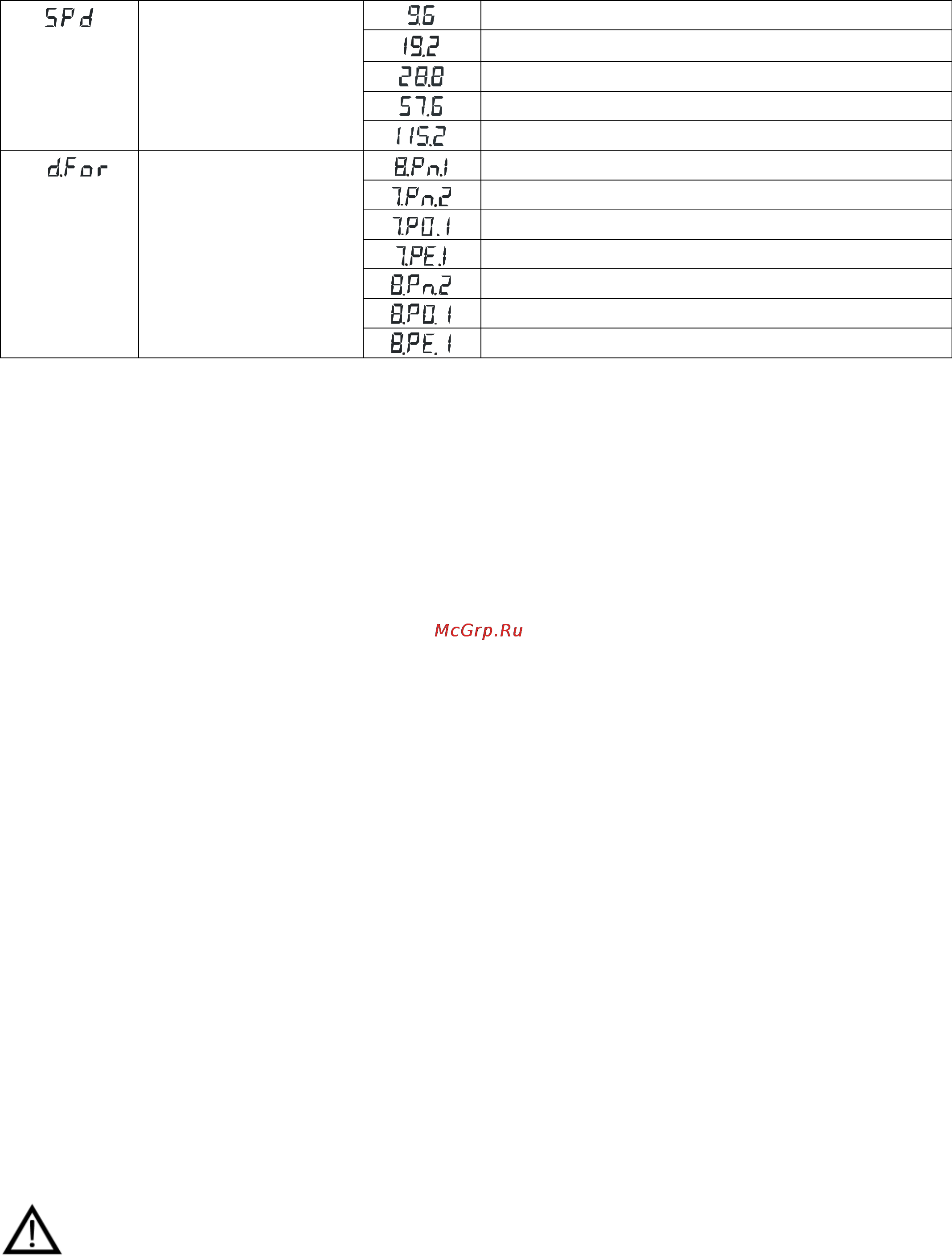

17
скорость передачи
9600 бит/секунду
19200 бит/секунду
28800 бит/секунду
57600 бит/секунду
115200 бит/секунду
режим настройки
порта
8 bit, четность: none, 1 stop bit
7 bit, четность: none, 2 stop bit
7 bit, четность: odd, 1 stop bit
7 bit, четность: even, 1 stop bit
8 bit, четность: non, 2 stop bit
8 bit, четность: odd, 1 stop bit
8 bit, четность: even, 1 stop bit
6 Монтаж и подключение прибора
6.1 Монтаж прибора.
Подготовить вырез в щите в соответствии с чертежом, представленном на
рисунке 2, обеспечить доступ к прибору с задней стороны щита.
Вставить прибор в соответствующий вырез в щите.
Вставить фиксаторы в пазы боковых стенок корпуса.
Винтами притянуть переднюю панель прибора к щиту, не прилагая
больших усилий.
6.2 Указания по подключению датчиков.
Подключение термопары к прибору производится с помощью
компенсационных (термоэлектродных) проводов, изготовленных из тех же материалов
что и термопара (или с аналогичными термоэлектрическими характеристиками в
диапазоне температур от 0 до +100 °С).
При соединении компенсационных проводов с термопарой и прибором
необходимо соблюдать полярность.
При подключении термосопротивлений провода должны быть равной
длины и сечения.
По возможности линии связи прибора с датчиком рекомендуется
экранировать.
Сигнальные линии датчика по возможности должны находиться
максимально отдаленно от силовых цепей и источников мощных силовых помех.
Для предотвращения возможного влияния на работу прибора мощных
коммутационных помех в сети питания, линии питания прибора и линии питания
мощных силовых устройств следует проводить отдельными проводниками.
6.3 Указания по подключению прибора.
Выполнить подключение к сети питания согласно схеме, представленной
на рисунке 7.
Будьте особенно внимательны при подключении питания прибора (220 В).
Подключение проводов питания необходимо проводить строго в соответствии
со схемой подключения. Ошибки, допущенные при подключении прибора,
могут привести к выходу его из строя.
Включить питание прибора.
