ТРИД ИСУ 122-2В5Р [3/23] Устройство и работа прибора

Введение

Настоящее Руководство по эксплуатации содержит соответствующие разделы

технического описания, инструкции по эксплуатации и предназначено для изучения

устройства, принципа действия, требований к установке и монтажу, а также правил

эксплуатации измерителей-сигнализаторов универсальных ТРИД ИСУ (далее

приборы).

Все модификации приборов ТРИД ИСУ, на которые распространяется

настоящее руководство по эксплуатации, изготовлены согласно ТУ 4212-009-

60694339-09.

Приборы имеют свидетельство об утверждении типа средств измерений

RU.C.34.004.A № 42083.

1 Назначение и область применения

Двухканальные приборы серии ТРИД ИСУ122 предназначены для измерения и

индикации значений температуры или других технологических параметров, а также

осуществления контроля измеренных значений путем осуществления аварийно-

предупредительной сигнализации. Приборы могут быть интегрированы в системы

мониторинга, сбора и обработки данных. Двухканальные приборы ТРИД ИСУ

используются в системах автоматизации и контроля технологических процессов в

химической, нефтехимической, металлургической, пищевой и прочих отраслях

промышленности, а также в коммунальном и сельском хозяйстве.

2 Устройство и работа прибора

2.1 Описание работы прибора.

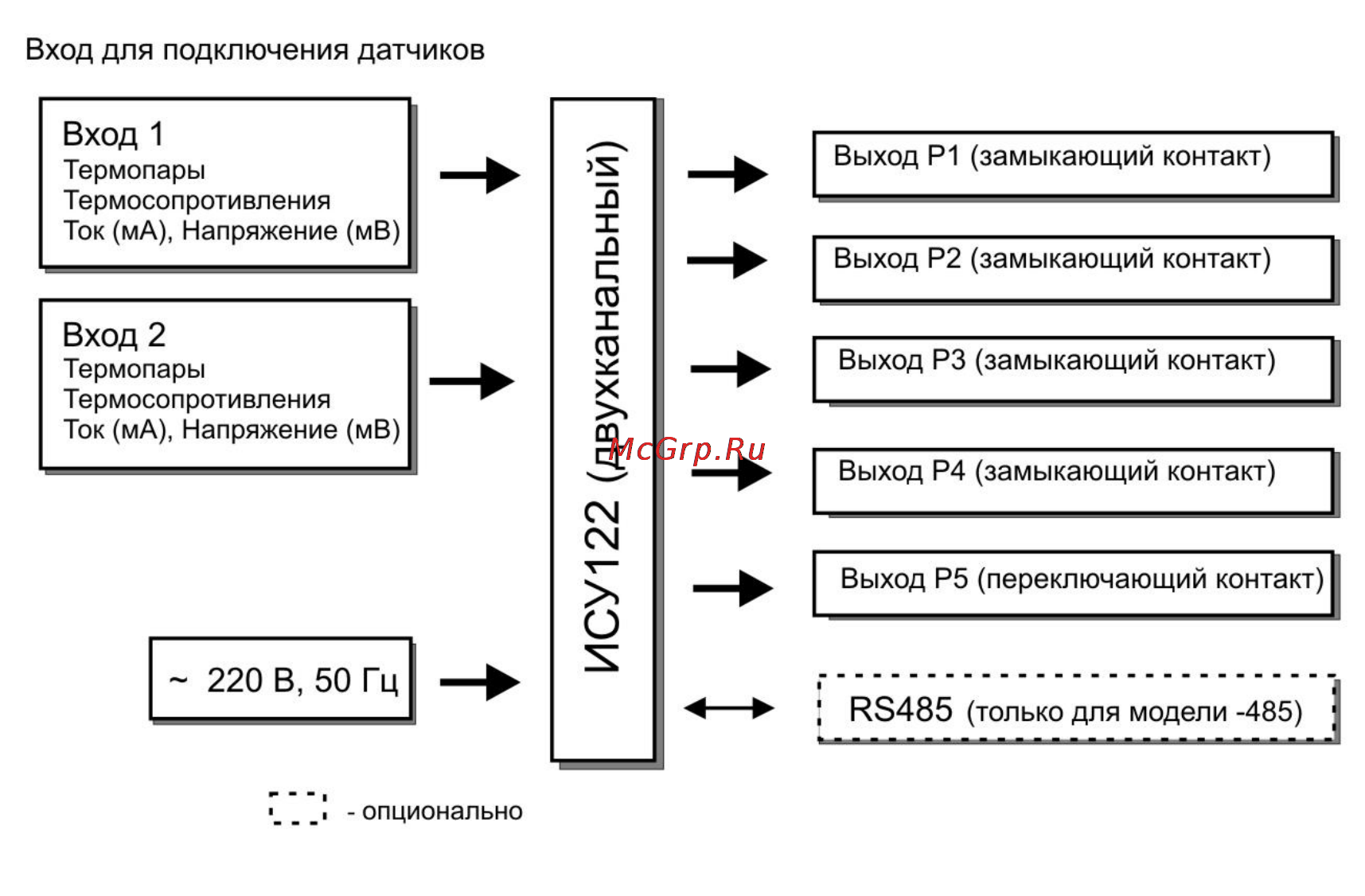

Функциональная схема двухканального прибора ТРИД ИСУ122 представлена на

рисунке 1.

Рисунок 1
