2 Устройство и работа прибора

2.1 Описание работы прибора.

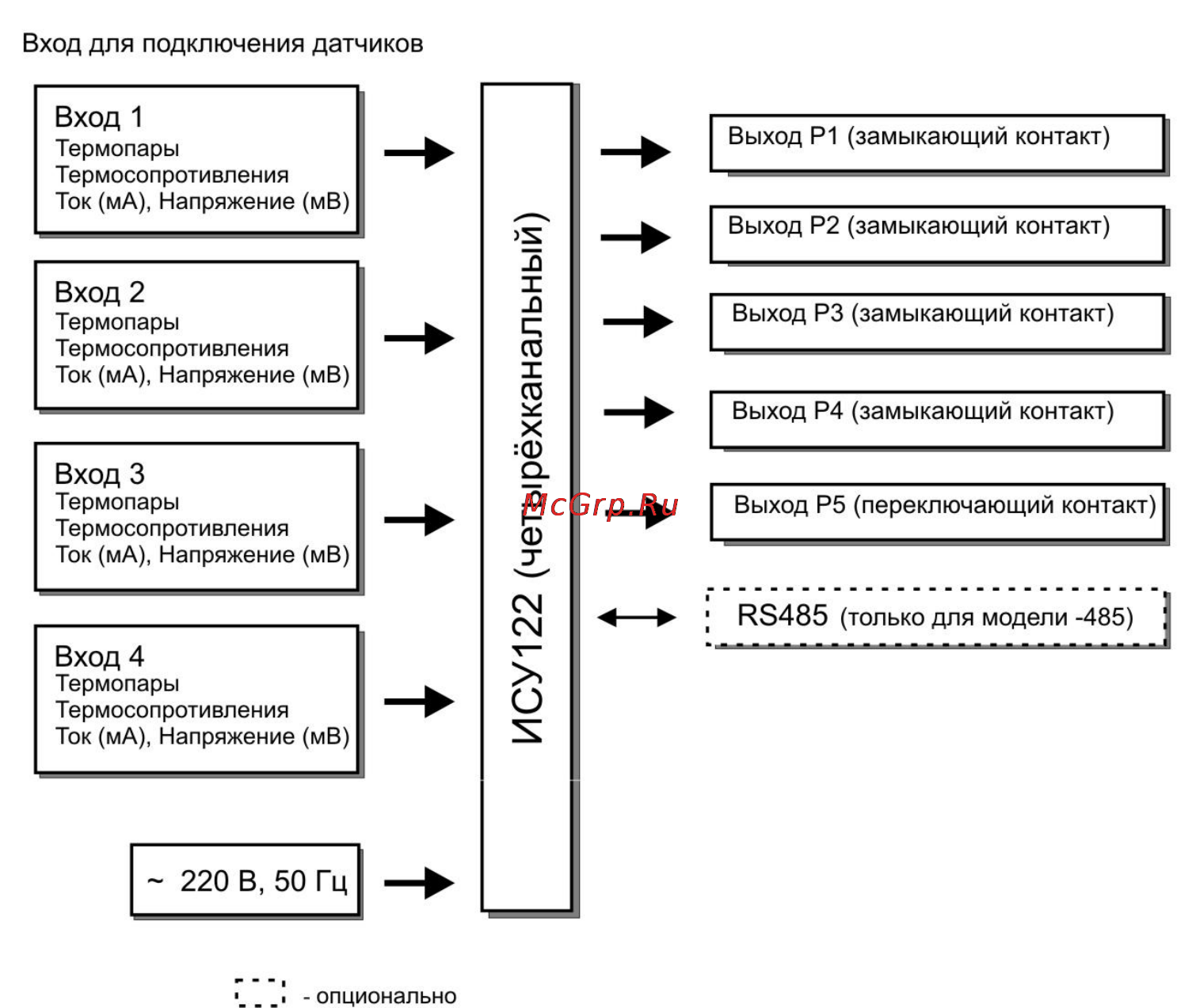

Функциональная схема четырехканального прибора ТРИД ИСУ122

представлена на рисунке 1.

Рисунок 1

Прибор серии ТРИД ИСУ122 осуществляет измерение температуры или других

технологических параметров при помощи первичных преобразователей (датчиков),

подключенных к измерительным входам прибора. Входы прибора допускают

одновременное параллельное подключение датчиков различного типа: термопары,

термосопротивления, стандартный токовый сигнал или сигнал напряжения.

Измеренные физические величины преобразуются в соответствующие значения и

отображаются на цифро-знаковом дисплее, расположенном на передней панели

прибора.

Прибор анализирует значения измеренных величин и управляет выходными

устройствами в соответствии с заданными режимами работы прибора. В качестве

выходных устройств в приборах серии ТРИД ИСУ122 используются

электромагнитные реле.

Четырехканальные приборы имеют четыре канала измерения и управления. Все

каналы работают одновременно и независимо друг от друга. На каждом из каналов

могут быть заданы разные типы входных датчиков и разные режимы работы. Таким

образом, один четырехканальный прибор функционально заменяет четыре

одноканальных прибора и может одновременно контролировать четыре одинаковых,

либо четыре разных параметра. В ряде случаев, использование одного

четырехканального прибора вместо четырех одноканальных технически эффективно и

экономически выгодно.
