2 Устройство и работа прибора

2.1 Описание работы прибора.

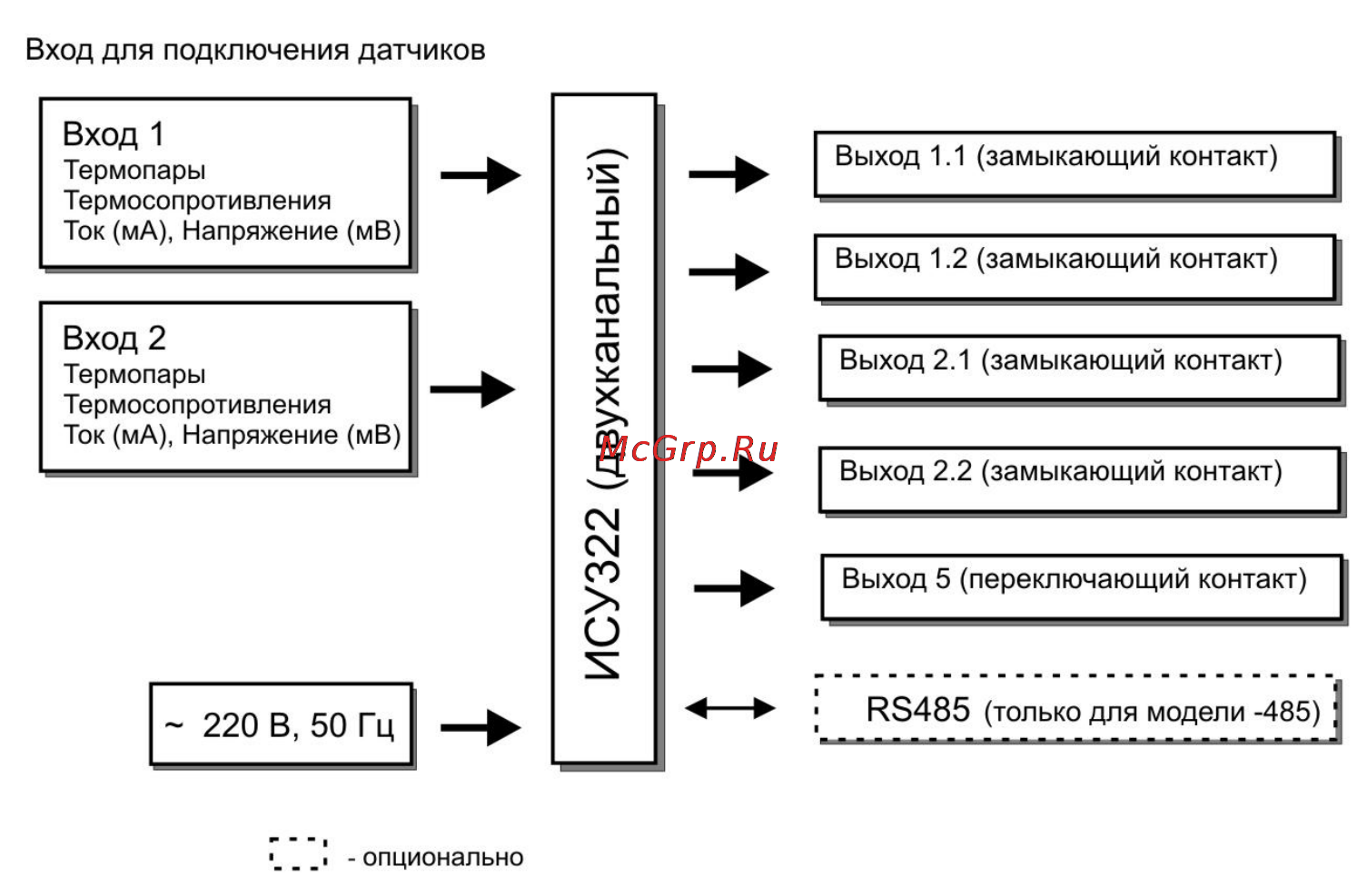

Функциональная схема двухканального прибора ТРИД ИСУ322 представлена на

рисунке 1.

Рисунок 1

Прибор серии ИСУ322 осуществляет измерение температуры или других

технологических параметров при помощи первичных преобразователей (датчиков),

подключенных к измерительным входам прибора. Входы прибора допускают

подключение датчиков различного типа: термопары, термосопротивления,

стандартный токовый сигнал или сигнал напряжения. Измеренные физические

величины преобразуются в соответствующие значения и отображаются на дисплее,

расположенном на передней панели прибора. Приборы серии ИСУ322 имеют

комбинированный дисплей, состоящий из двух цифро-знаковых индикаторов и из

двух вертикальных графических шкал. На цифро-знаковых индикаторах

индицируются числовые значения измеренных физических величин. На графических

шкалах измеренные величины индицируются в виде светящегося столбца, высота

которого пропорциональна значению. Графические шкалы имеют ряд настроек,

позволяющих добиться необходимой функциональности. При настройке шкал

задаются верхний и нижний пределы отображаемых значений, режим работы шкалы и

цветовая схема.

Прибор анализирует значения измеренных величин и управляет выходными

устройствами в соответствии с заданными режимами работы прибора. В качестве

выходных устройств, в приборах серии ИСУ322 используются электромагнитные

реле. Двухканальные приборы имеют два канала измерения и управления. Оба канала

работают одновременно и независимо друг от друга. На каждом из каналов могут быть

заданы разные типы входных датчиков и разные режимы работы. Таким образом, один

двухканальный прибор функционально заменяет два одноканальных прибора и может

одновременно контролировать два одинаковых, либо два разных параметра. В ряде

случаев, использование одного двухканального прибора вместо двух одноканальных

технически эффективно и экономически выгодно.
