2 Устройство и работа прибора

2.1 Описание работы прибора.

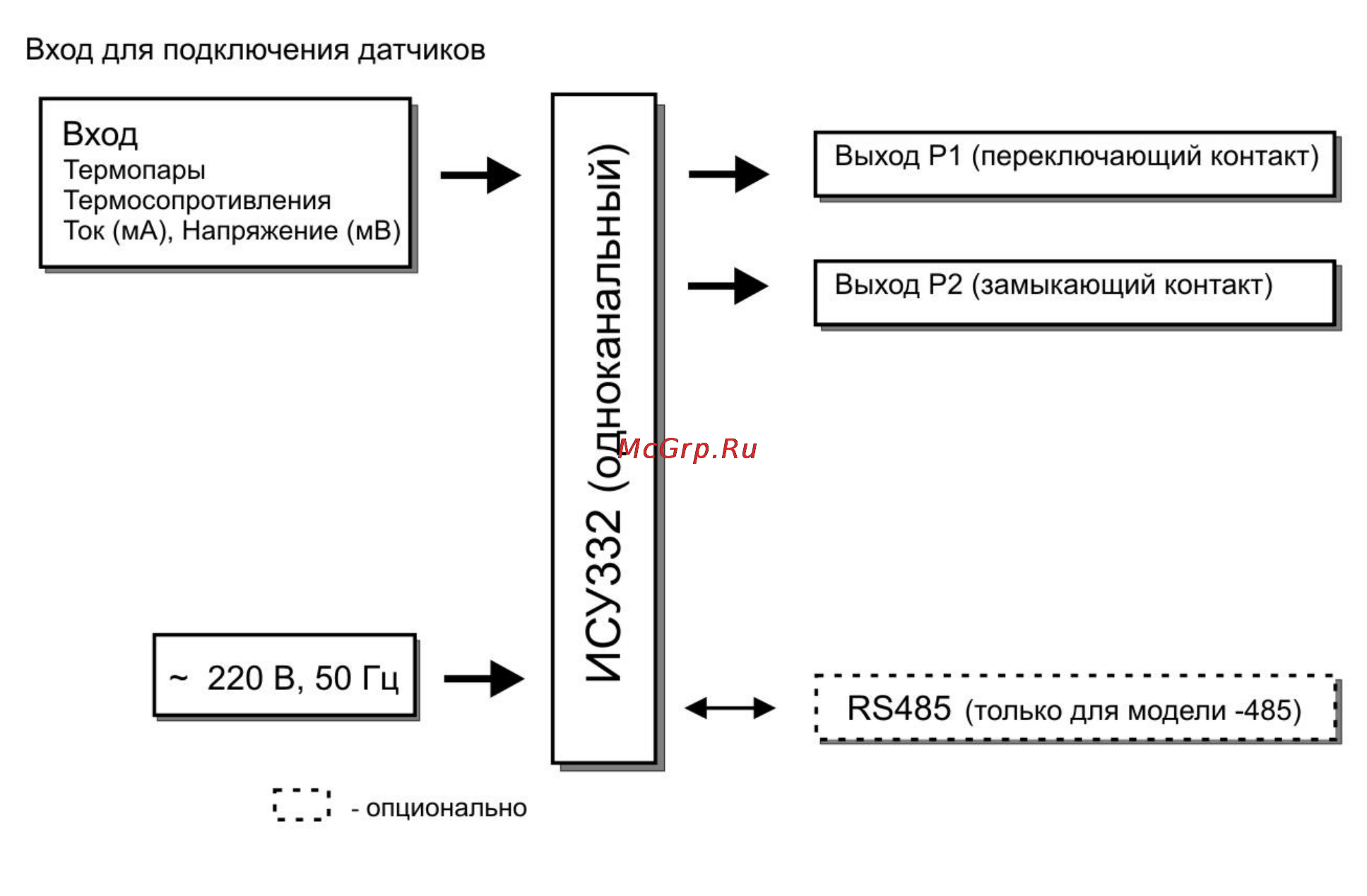

Функциональная схема прибора ТРИД ИСУ332 представлена на рисунке 1.

Рисунок 1

Прибор серии ИСУ332 осуществляет измерение температуры или других

технологических параметров при помощи первичных преобразователей (датчиков),

подключенных к измерительным входам прибора. Вход прибора допускает

подключение датчиков различного типа: термопары, термосопротивления,

стандартный токовый сигнал или сигнал напряжения. Измеренные физические

величины преобразуются в соответствующие значения и отображаются на дисплее,

расположенном на передней панели прибора.

Приборы серии ИСУ332 имеют комбинированный дисплей, состоящий из

цифро-знакового индикатора и из дугообразной графической шкалы. На цифро-

знаковом индикаторе индицируются числовые значения измеренной величины. На

графической шкале информация отображается в виде линейки светодиодов,

включаемых последовательно в соответствии с величиной измеренного значения.

Графическая шкала имеет ряд настроек, позволяющих добиться необходимой

функциональности. При настройке шкалы задаются пределы отображаемых значений

и режим работы шкалы.

Прибор анализирует значения измеренных величин и управляет выходными

устройствами в соответствии с заданными режимами работы прибора. В качестве

выходных устройств, в приборах серии ИСУ332 используются электромагнитные

реле.

Приборы ИСУ332 имеют несколько задаваемых режимов работы, выбор и

установку которых осуществляет оператор. Основные режимы работы прибора

следующие:
