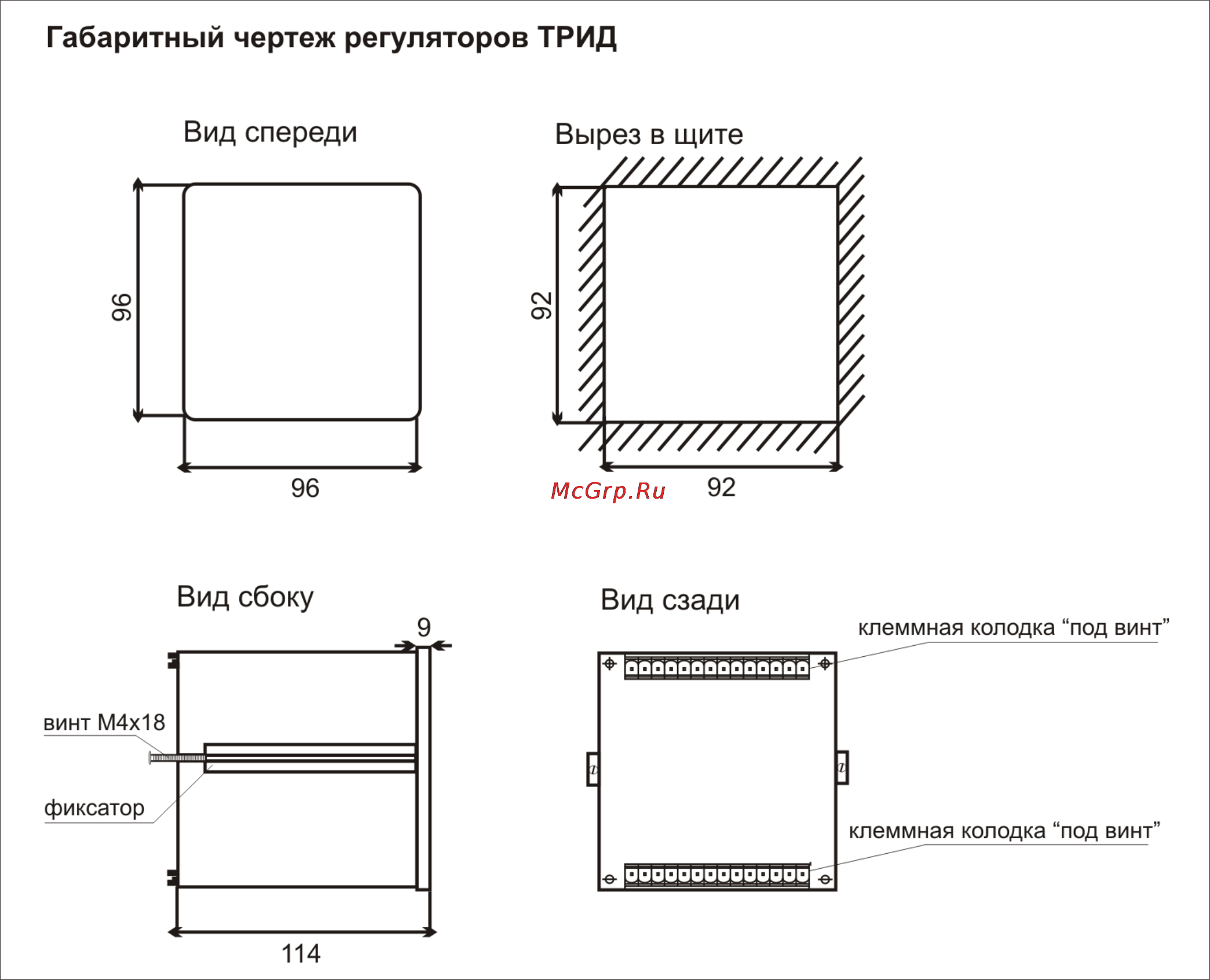

Рисунок 2

2.2.2 На лицевой панели прибора ТРИД ИСУ332 находится дисплей для

отображения информации и кнопки управления прибором. Для индикации

измеренных значений используется четырѐхразрядный светодиодный индикатор и

одна дугообразная трѐхцветная светодиодная шкала. Индикатор так же используется

при настройке прибора (подробнее см. пункт 5). Для индикации состояний выходных

сигналов приборы имеют пару одиночных двухцветных светодиодных индикаторов.

Описание элементов управления и индикации приведено на рисунке 3.
