17
цвета 1
порог изменения
цвета 2
0-100%
(3)
направление
шкалы
шкала увеличивается снизу вверх.
шкала увеличивается сверху вниз.
индицируемые
данные
индицируются входные измеренные
значения
индицируется значение выходной
мощности (4)
(1) Режимы работы шкалы:
0 – одноцветная шкала, цвет – зелёный.
1 – одноцветная шкала, цвет – красный.
2 – трёхцветная шкала.
3 – одноцветная шкала, цвет – зелёный, отображение в виде одиночного
маркера.
4 – одноцветная шкала, цвет – красный, отображение в виде одиночного
маркера.
5 – трёхцветная шкала, отображение в виде одиночного маркера.
(2) граница перехода из зелёного цвета в жёлтый. Параметр работает при
выборе режима работы шкалы 2 или 5.
(3) граница перехода из жёлтого цвета в красный. Параметр работает при
выборе режима работы шкалы 2 или 5.
(4) в данном индикаторе выходная мощность шкалы автоматически
настраивается на диапазон 0…100% и направление шкалы устанавливается в
значении «снизу вверх».
Раздел 9 «Настройка интерфейса» предназначен для настройки интерфейса
RS485, программируемые параметры данного раздела представлены в таблице 12.

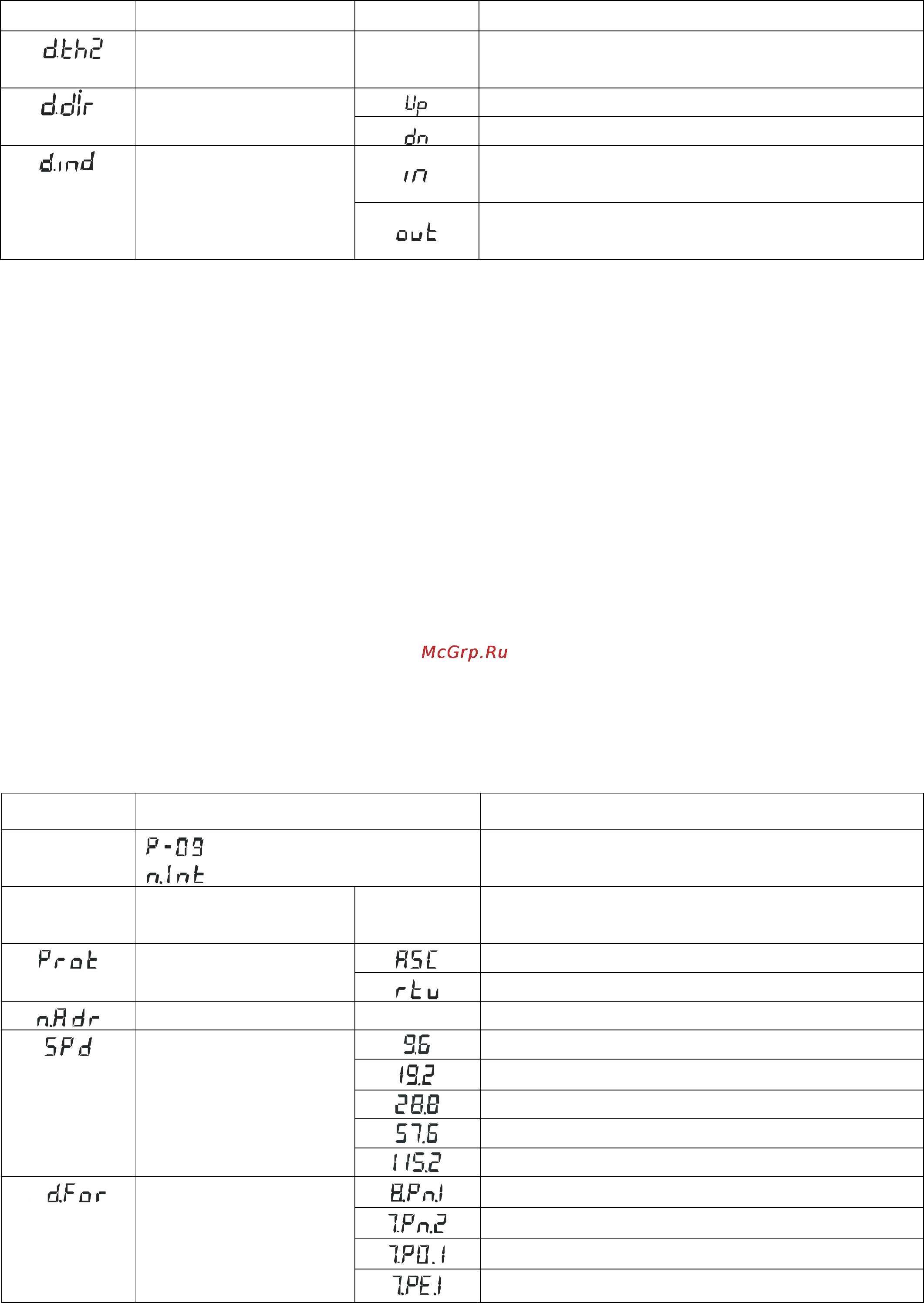

Таблица 12 – Программируемые параметры
№ раздела
Обозначение раздела
Название раздела
9
Настройка интерфейса RS485*
(только для серии РТП-485)
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
протокол обмена
данными
Modbus-ASCII
Modbus-RTU
сетевой адрес
от 1 до 255
сетевой адрес прибора
скорость передачи
9600 бит/секунду
19200 бит/секунду
28800 бит/секунду
57600 бит/секунду
115200 бит/секунду
режим настройки
порта
8 bit, четность: none, 1 stop bit
7 bit, четность: none, 2 stop bit
7 bit, четность: odd, 1 stop bit
7 bit, четность: even, 1 stop bit
Содержание
- Двухканальный трид ртп322 1
- Пид регулятор температуры 1
- Содержание 2
- Введение 3
- Назначение и область применения 3
- Устройство и работа прибора 3
- Маркировка и код заказа 7
- Технические характеристики и условия эксплуатации 8
- Настройка 9
- Монтаж и подключение прибора 18
- Комплектность 19
- Меры безопасности 19
- Поверка 20
- Техническое обслуживание 20
- Возможные неисправности и методы их устранения 21
- Гарантийные обязательства 22
- Приложение 1 24
- Таблица регистров modbus 24
