ТРИД РТП 322-2В2Р [18/24] Монтаж и подключение прибора

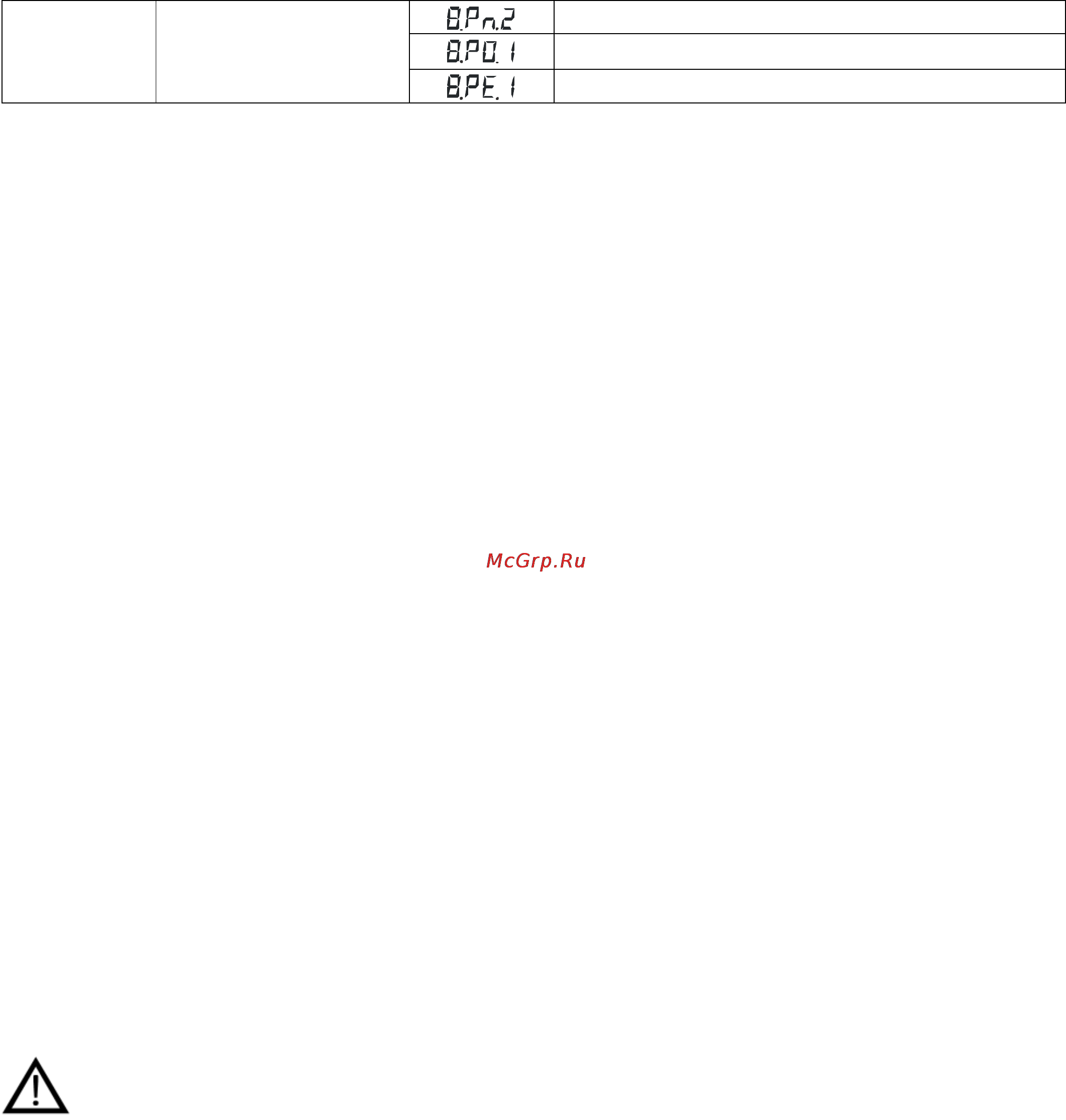

8 bit, четность: non, 2 stop bit

8 bit, четность: odd, 1 stop bit

8 bit, четность: even, 1 stop bit

6 Монтаж и подключение прибора

6.1 Монтаж прибора.

 Подготовить вырез в щите в соответствии с чертежом, представленном на

рисунке 2, обеспечить доступ к прибору с задней стороны щита.

 Вставить прибор в соответствующий вырез в щите.

 Вставить фиксаторы в пазы боковых стенок корпуса.

 Винтами притянуть переднюю панель прибора к щиту, не прилагая

больших усилий.

6.2 Указания по подключению датчиков.

 Подключение термопары к прибору производится с помощью

компенсационных (термоэлектродных) проводов, изготовленных из тех же

материалов, что и термопара (или с аналогичными термоэлектрическими

характеристиками в диапазоне температур от 0 до +100 °С).

 При соединении компенсационных проводов с термопарой и прибором

необходимо соблюдать полярность.

 При подключении термосопротивлений провода должны быть равной

длины и сечения.

 По возможности линии связи прибора с датчиком рекомендуется

экранировать.

 Сигнальные линии датчика по возможности должны находиться

максимально отдаленно от силовых цепей и источников мощных силовых помех.

 Для предотвращения возможного влияния на работу прибора мощных

коммутационных помех в сети питания, линии питания прибора и линии питания

мощных силовых устройств следует проводить отдельными проводниками.

6.3 Указания по подключению прибора.

 Выполнить подключение к сети питания согласно схеме, представленной

на рисунке 7.

Будьте особенно внимательны при подключении питания прибора (220 В).

Подключение проводов питания необходимо проводить строго в соответствии

со схемой подключения. Ошибки, допущенные при подключении прибора,

могут привести к выходу его из строя.

 Включить питание прибора.

 При включении происходит самотестирование прибора. После успешного

прохождения тестирования прибор автоматически переходит в основной режим

работы. Если в ходе самотестирования прибора будут выявлены ошибки, код

соответствующей, ошибки отобразится на дисплее.
