Приборы ТРИД РТП101 имеют возможность переназначения функций

выходных устройств (конфигурация выходов), что расширяет возможности по

использованию приборов и делает их более универсальными.

2.2 Конструкция прибора.

2.2.1 Приборы ТРИД РТП101 конструктивно выполнены в металлическом

корпусе, предназначенном для щитового монтажа. Электрические подключения

осуществляются через разъемный клеммный соединитель, расположенный на задней

панели прибора. На передней панели расположены элементы управления и

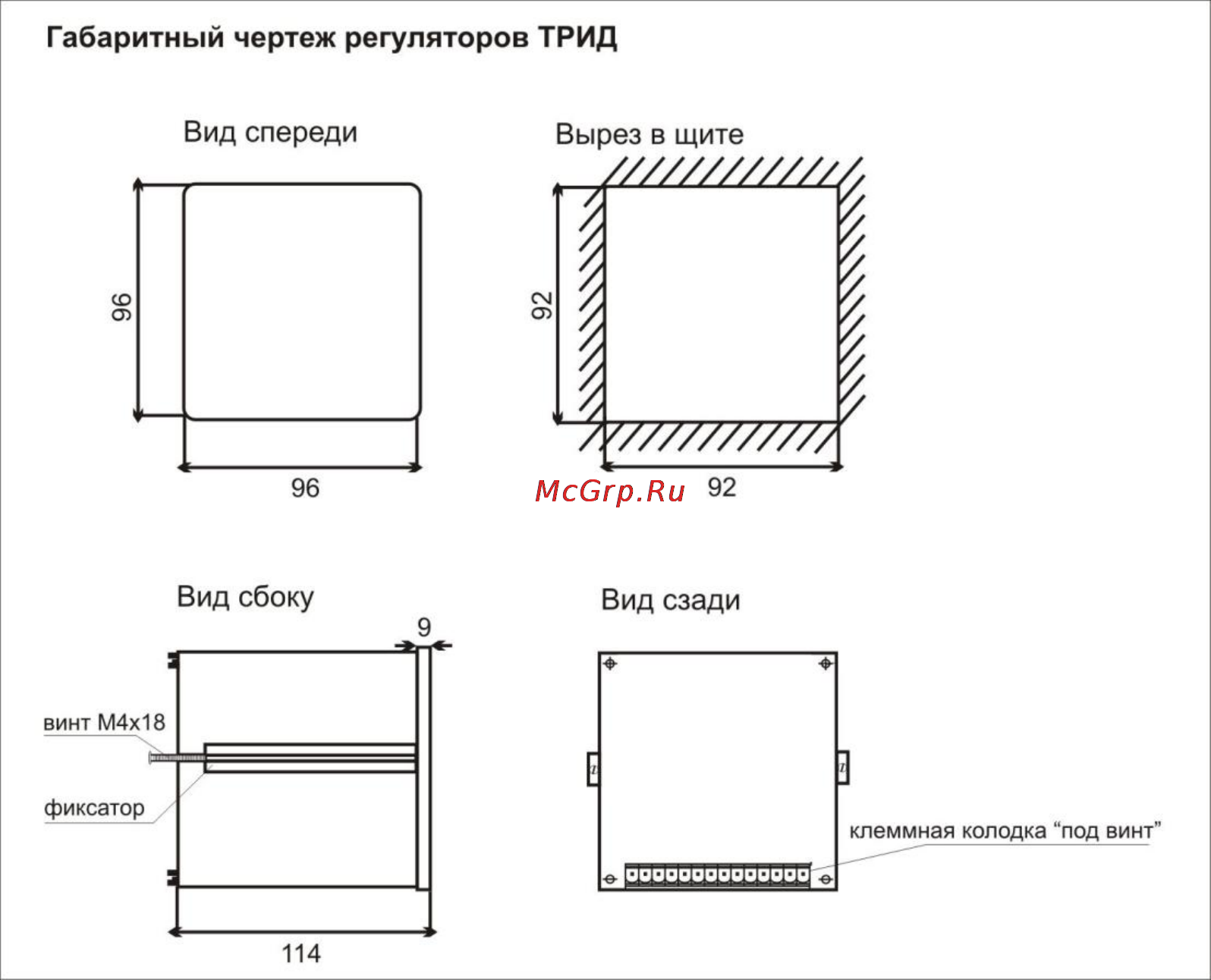

индикации. Внешний вид и габариты прибора приведены на рисунке 2.

Рисунок 2

2.2.2. На лицевой панели прибора ТРИД РТП101 находится дисплей для

отображения информации и кнопки управления прибором. Для индикации

измеренных значений используется четырёхразрядный светодиодный дисплей с

высотой символов 20 мм. Для индикации состояний выходных сигналов приборы

имеют одиночные светодиодные индикаторы. Описание элементов управления и

индикации приведено на рисунке 3.
