ТРИД РТП 101-1В1Р [5/26] Устройство и работа прибора

2 Устройство и работа прибора

2.1 Описание работы прибора.

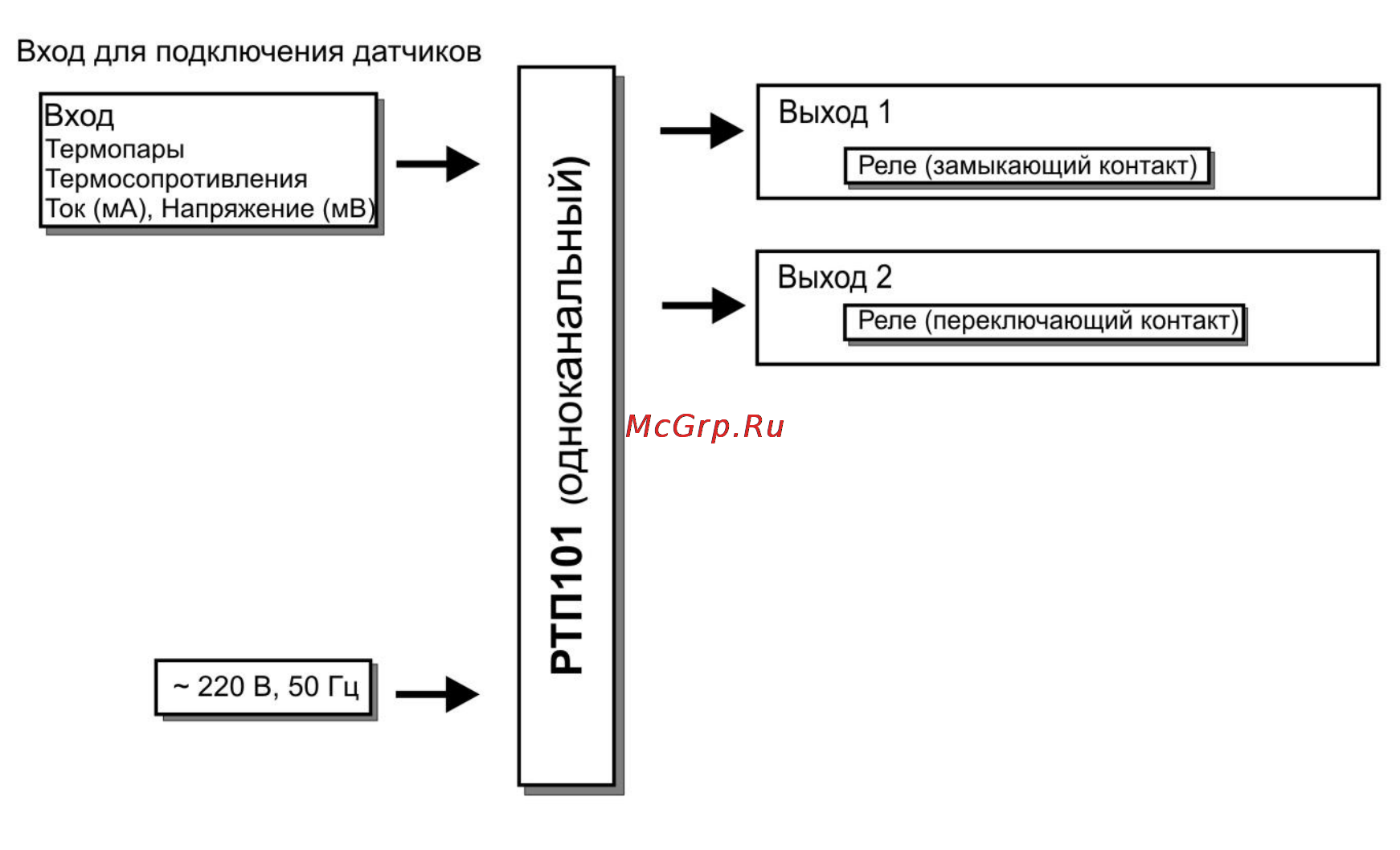

Функциональная схема одноканального прибора ТРИД РТП101 представлена

на рисунке 1.

Рисунок 1

Прибор серии ТРИД РТП101 осуществляет измерение температуры или

другого технологического параметра при помощи первичного преобразователя

(датчика), подключенного к измерительному входу прибора. Вход прибора допускает

подключение датчиков различного типа: термопары, термосопротивления, датчик со

стандартным токовым сигналом или сигналом напряжения. Измеренные физические

величины преобразуются в соответствующие значения и отображаются на цифро-

знаковом дисплее, расположенном на передней панели прибора.

Прибор анализирует значения измеренных величин и управляет выходными

устройствами в соответствии с заданными режимами работы прибора. В качестве

выходных устройств в приборах серии ТРИД РТП101 используются

электромагнитные реле.

Основная функция приборов серии ТРИД РТП101 – регулирование

температуры. При регулировании температуры приборы ТРИД РТП101 могут

управлять нагревателем или охладителем. Прибор осуществляет регулирование по

пропорционально-интегрально-дифференциальному закону (ПИД).

В зависимости от модели, приборы ТРИД РТП101 могут быть дополнительно

оснащены релейным выходом для аварийно-предупредительной сигнализации.

Аварийно-предупредительная сигнализация может работать в режиме контроля

превышения измеряемой величины над заданным предельным значением, снижения

измеряемой величины ниже заданного предельного значения или отклонения её от

заданного значения более чем на заданную величину. Для каждого реле может быть

выбрано действие по срабатыванию сигнализации – включение либо отключение

реле.
