ТРИД РТП 122-2В5Р [5/30] Устройство и работа прибора

2 Устройство и работа прибора

2.1 Описание работы прибора.

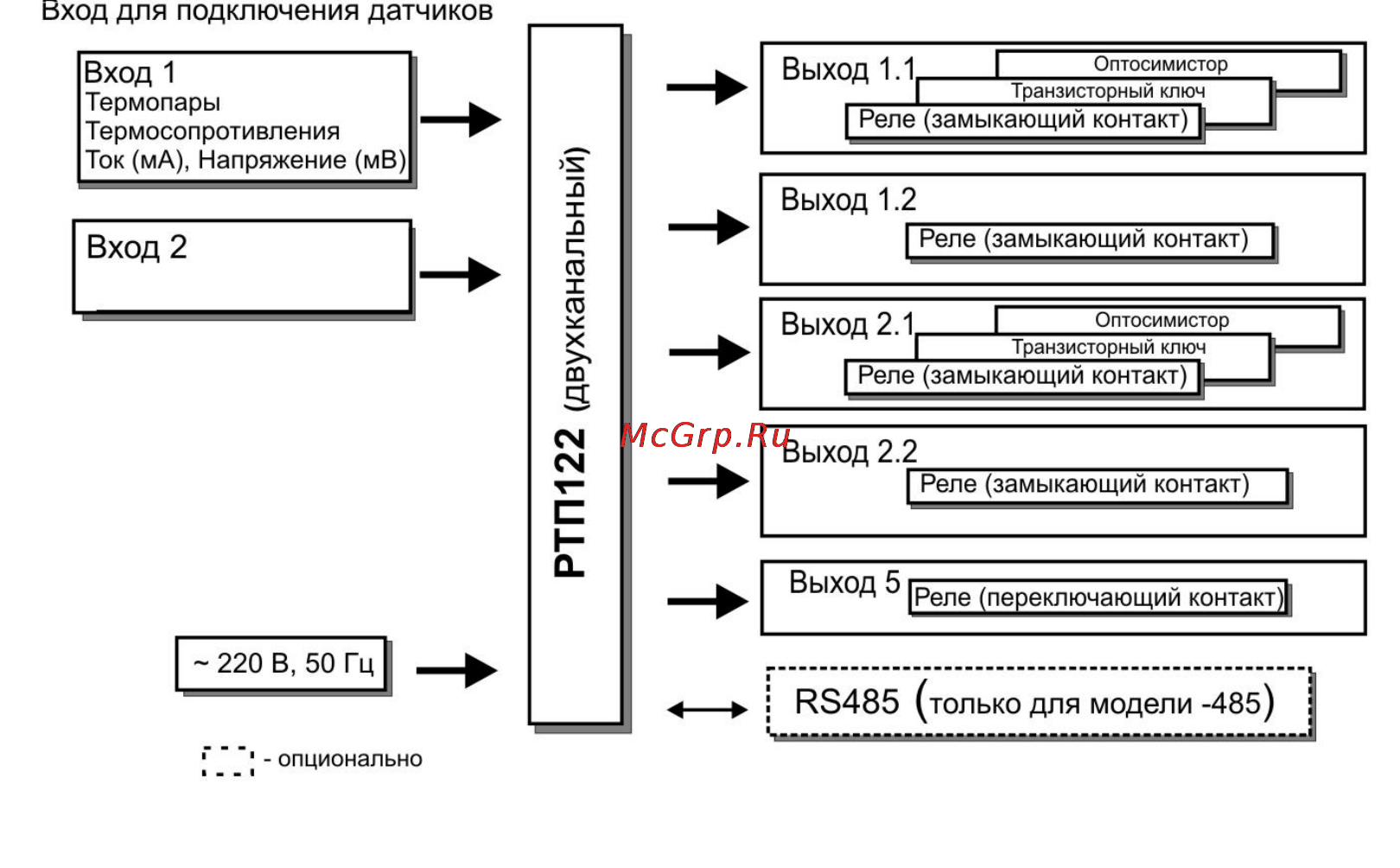

Функциональная схема двухканального прибора ТРИД РТП122 представлена

на рисунке 1.

Рисунок 1

Прибор серии ТРИД РТП122 осуществляет измерение температуры или

другого технологического параметра при помощи первичного преобразователя

(датчика), подключенного к измерительному входу прибора. Входы прибора

допускают одновременное параллельное подключение датчиков различного типа:

термопары, термосопротивления, датчик со стандартным токовым сигналом или

сигналом напряжения. Измеренные физические величины преобразуются в

соответствующие значения и отображаются на цифро-знаковом дисплее,

расположенном на передней панели прибора.

Прибор анализирует значения измеренных величин и управляет выходными

устройствами в соответствии с заданными режимами работы прибора. В качестве

выходных устройств в приборах серии ТРИД РТП122 используются

электромагнитное реле, симисторная оптопара, транзисторный ключ.

Двухканальные приборы имеют два канала измерения и управления. Оба

канала работают одновременно и независимо друг от друга. На каждом из каналов

могут быть заданы разные типы входных датчиков и разные режимы работы. Таким

образом, один двухканальный прибор функционально заменяет два одноканальных

прибора и может одновременно контролировать два одинаковых, либо два разных

параметра. В ряде случаев, использование одного двухканального прибора вместо

двух одноканальных технически эффективно и экономически выгодно.

Основная функция приборов серии ТРИД РТП122 – регулирование

температуры. При регулировании температуры прибор может управлять

нагревателем, охладителем, либо одновременно нагревателем и охладителем, работая

в режиме нагрев-охлаждение. Прибор осуществляет регулирование по
