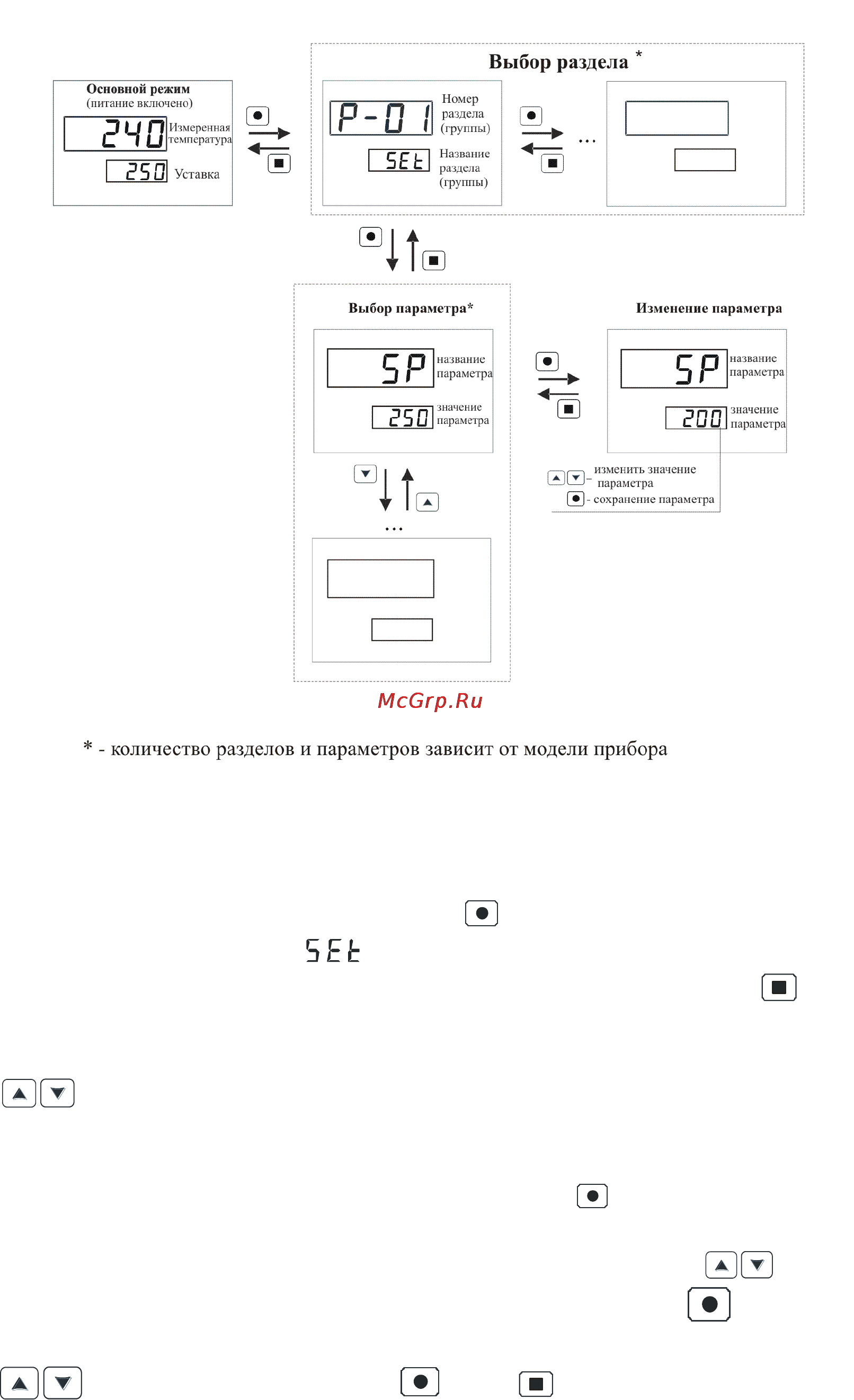

Рисунок 6

Вход в меню (режим выбора раздела) осуществляется нажатием и

удерживанием в нажатом состоянии кнопки в течение 1-2 секунд, до появления на

нижнем индикаторе надписи . Выход этого из этого режима и возврат в

основной режим работы прибора осуществляется нажатием кнопки .

В режиме выбора раздела на верхнем индикаторе отображается номер раздела,

на нижнем индикаторе – название раздела. Выбор раздела производится при помощи

кнопок . Количество разделов зависит от модели прибора (см. пункт 5.3),

каждый раздел содержит несколько параметров, количество которых также зависит

от модели прибора (см. пункт 5.3). Переход из режима выбора раздела в режим

выбора параметра осуществляется нажатием кнопки . В режиме выбора параметра

на верхнем индикаторе отображается название параметра, на нижнем – значение

параметра. Выбор параметра осуществляется нажатием кнопок .

Для изменения значения параметра нажмите кнопку , при этом нижний

индикатор входит в мигающий режим. Значения параметра изменяются при помощи

кнопок . При нажатии кнопки или происходит запись параметра и

нижний индикатор переходит в нормальный режим индикации.

Во всех режимах работы меню одиночный индикатор отображает номер

выбранного канала. Если номер канала не отображается, значит, выбранный раздел

или параметр является общим и не зависит от номера канала.

5.3 Список разделов и программируемых параметров.
