2 Устройство и работа прибора

2.1 Описание работы прибора.

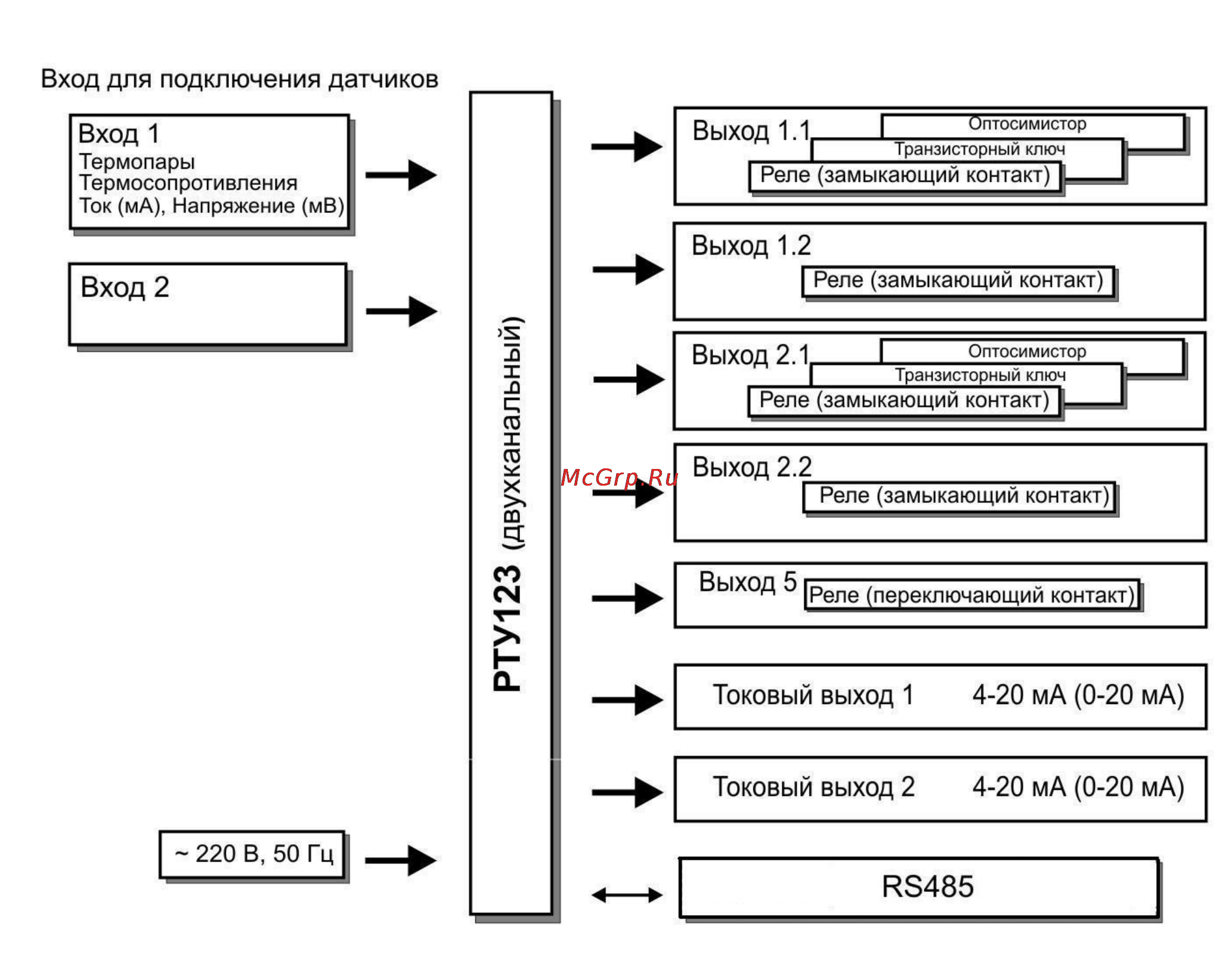

Функциональная схема двухканального прибора ТРИД РТУ123 представлена

на рисунке 1.

Рисунок 1

Прибор серии ТРИД РТУ123 осуществляет измерение температуры или

другого технологического параметра при помощи первичного преобразователя

(датчика), подключенного к измерительному входу прибора. Входы прибора

допускает одновременное параллельное подключение датчиков различного типа:

термопары, термосопротивления, датчик со стандартным токовым сигналом или

сигналом напряжения. Измеренные физические величины преобразуются в

соответствующие значения и отображаются на цифро-знаковом дисплее,

расположенном на передней панели прибора.

Прибор анализирует значения измеренных величин и управляет выходными

устройствами в соответствии с заданными режимами работы прибора. В качестве

выходных устройств в приборах серии ТРИД РТУ используются электромагнитное

реле, симисторная оптопара, транзисторный ключ, либо токовый выход.

Двухканальные приборы имеют два канала измерения и управления. Оба

канала работают одновременно и независимо друг от друга. На каждом из каналов

могут быть заданы разные типы входных датчиков и разные режимы работы. Таким
