10
4.3 Описание выходных устройств.
В серии приборов ТРИД ИСД331/431 представлены модели с различными
конфигурациями выходных устройств. В качестве выходных устройств используются
электромагнитные реле переключающий контакт и электромагнитные реле
замыкающий контакт. Характеристики и возможные варианты конфигурации
выходных устройств представлены в таблице 3.
Таблица 3 – Выходные устройства
Выходные устройства ИСД331/431
1В2Р
Электромагнитное реле замыкающий контакт (220 В/5 А)
1
Электромагнитное реле переключающий контакт (220 В/5 А)
1
4.4 Единицы измерения.
Приборы ИСД331/431 отображают давление в относительных величинах. Это
означает, что для получения абсолютных величин давления, например, в миллиметрах
ртутного столба, необходимо в настройках прибора указать параметры датчика, а
именно: верхний и нижний пределы измерения, а также соответствующий им ток
датчика (см. таблицу 6, пункт «параметры настройки линейного масштабирования»).
Если описание параметров датчика недоступно необходимо подключить датчик
к магистрали с известным давлением (в пределах для данного типа датчика), и
зафиксировать результат в настройках прибора. Затем понизить/повысить давление, и

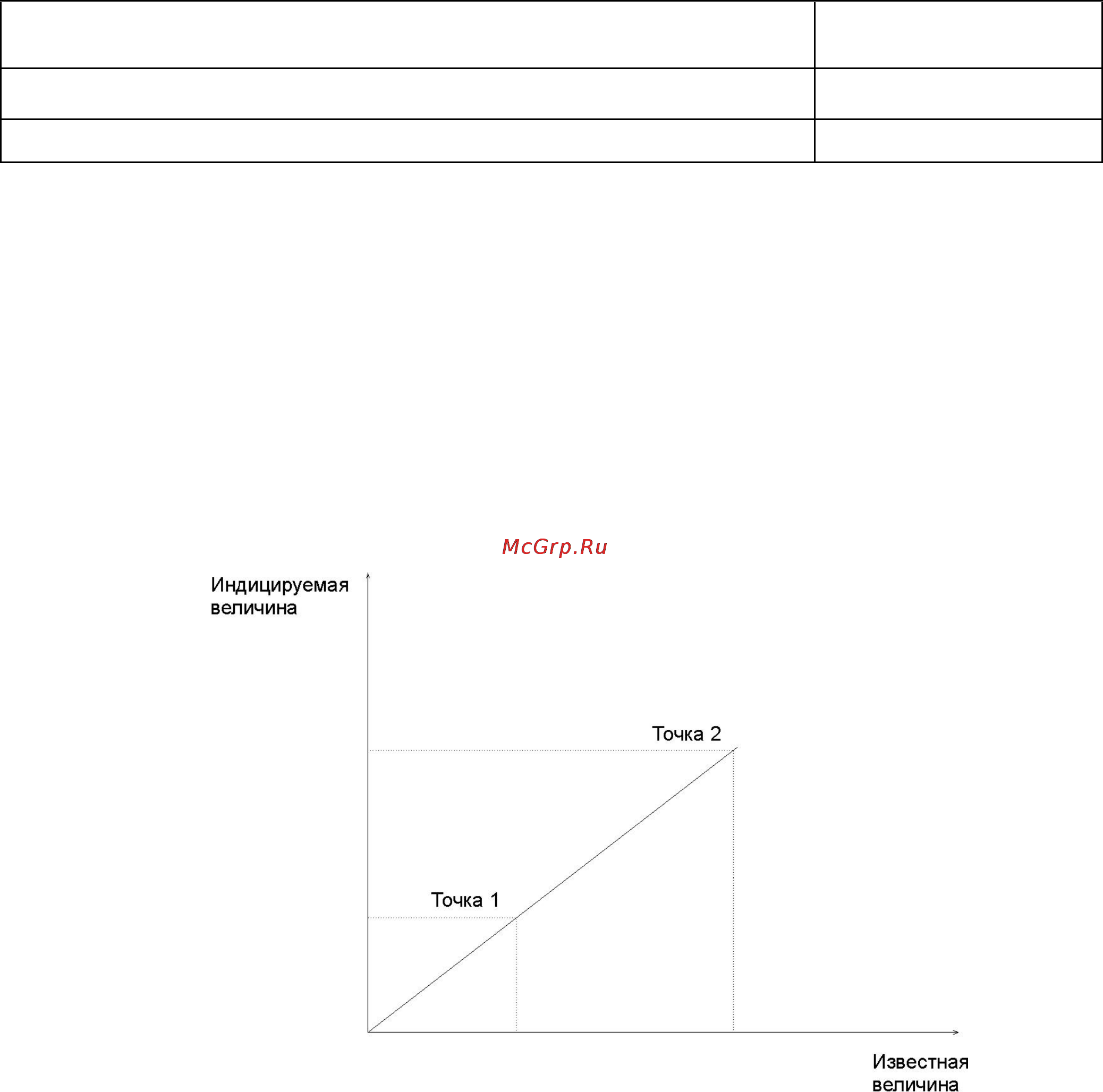

зафиксировать результат. На основе заданных данных прибор линейно преобразует
входную величину тока в индицируемое значение, см. рисунок 7.
Рисунок 7
