7
2.2.3 На задней панели прибора расположен разъемный клеммный соединитель
для подключения первичных преобразователей, сетевого питания, цепей коммутации.

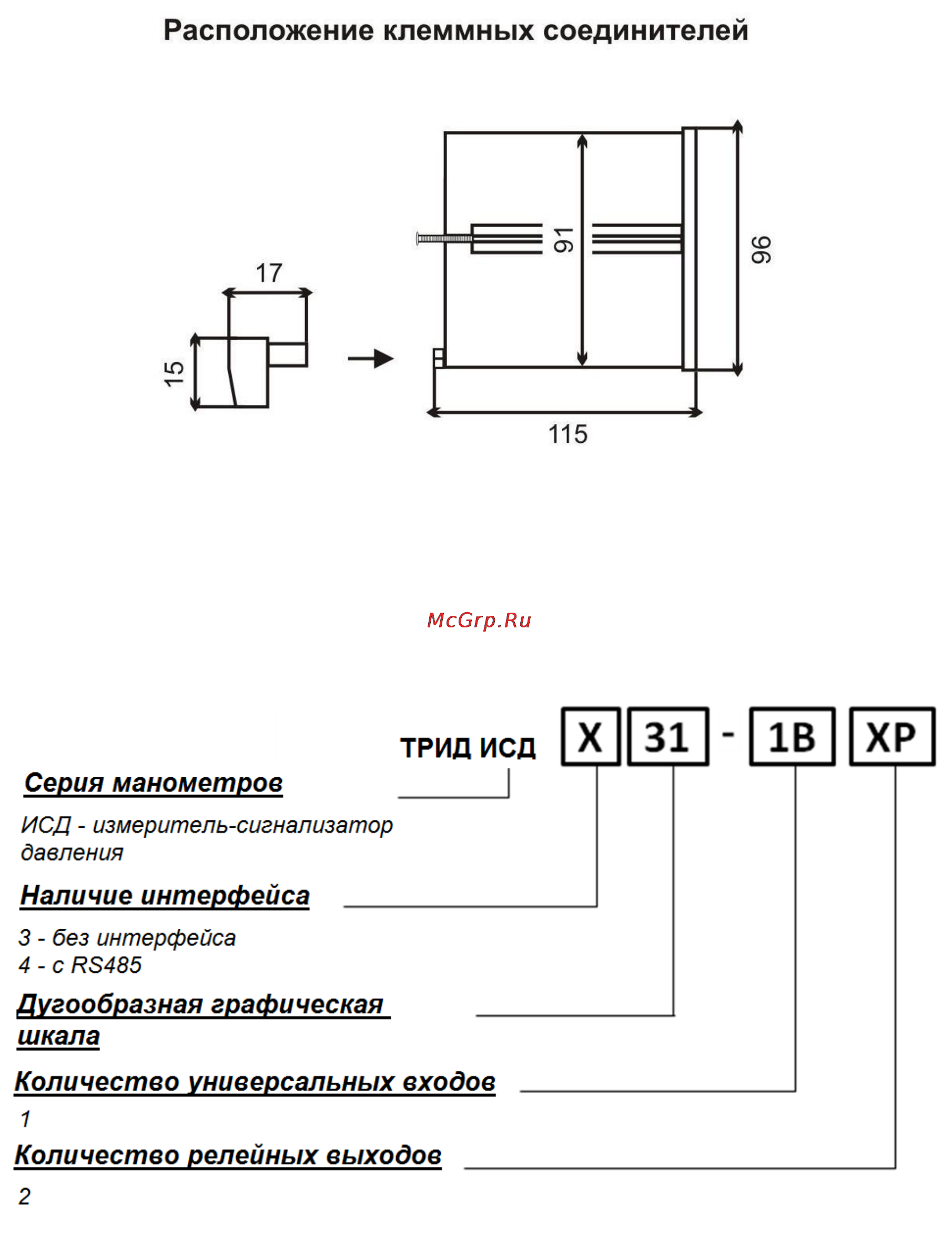

Расположение клеммных соединителей представлено на рисунке 4.
Рисунок 4
3 Маркировка и код заказа
В серии приборов ТРИД ИСД331/431 представлено несколько моделей с
различными конфигурациями выходных устройств. Код заказа для серии приборов
ТРИД ИСД приведен на рисунке 5.
Рисунок 5
Пример для записи: ТРИД ИСД331-1В2Р (Измеритель-сигнализатор давления с
одним входом, с двумя релейными выходами).
