ТРИД РА-0,4-2В-D-0,5% [21/22] Приложение г
![ТРИД РА-4-20мА-D-0,5% [21/22] Приложение г](/views2/1176599/page21/bg15.png)
21
Приложение Г
(обязательное)
3,2
G 1/2 - А
1,6х45°
O6,5
O12,5
6 min
90°
0,5
18
5
O21,5
R1,6
45°
R0,5
R0,5
М12х1,5
O5,5
O7
O12,7
10
3
0,5
1,6х45°
4min
3,2
90°
45°
R1
Монтажное гнездо для
преобразователей
со штуцером G1/2-А
Монтажное гнездо для
преобразователей
со штуцером М12 х 1,5
3,2
М20х1,5
1,6х45°
O6,5
O12,5
6 min
90°
R0,5
R1,6
45°
O20,7
0,5
6
20
Монтажное гнездо для
преобразователей
со штуцером М20 х 1,5
Установка
преобразователей на
рабочей магистрали

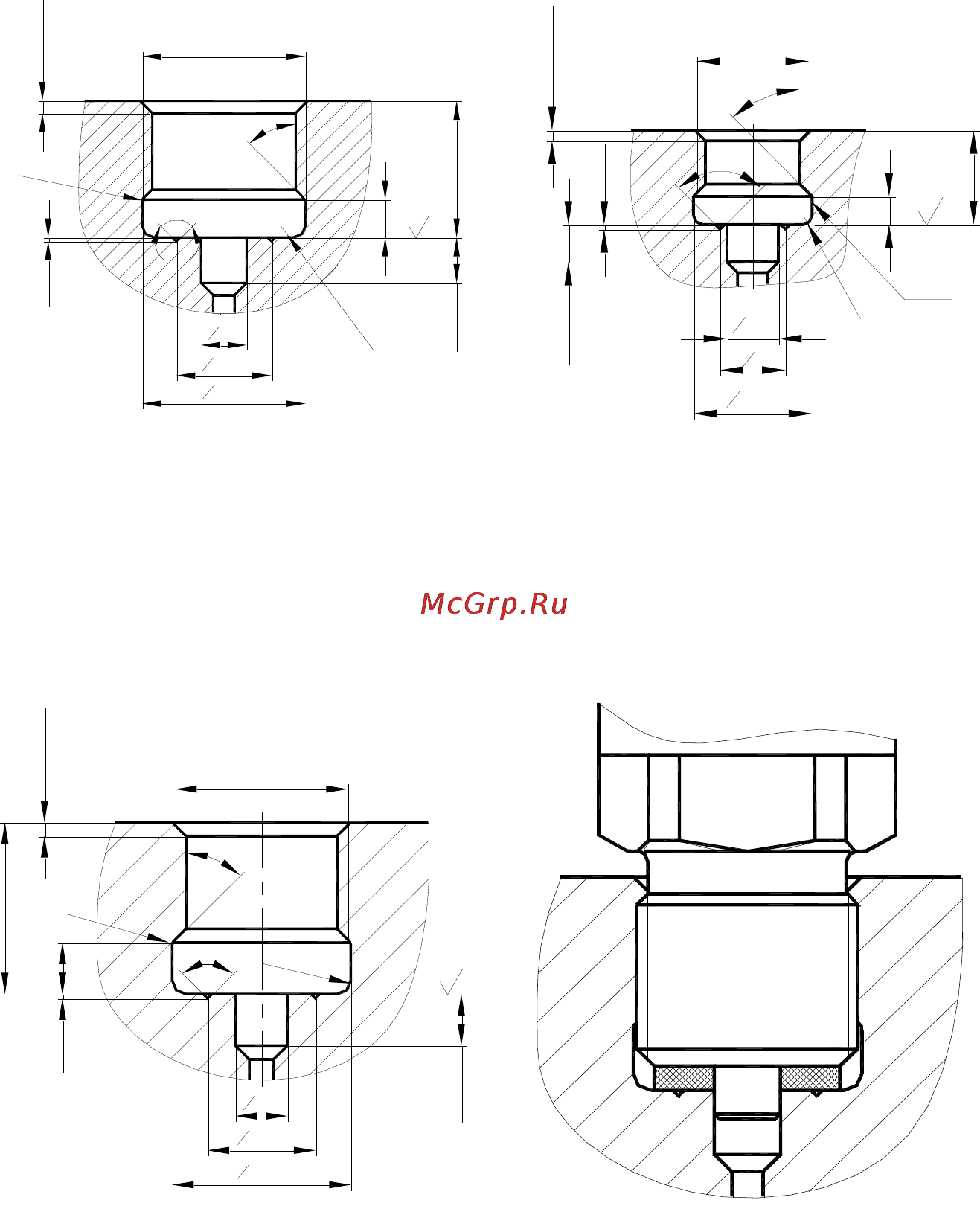

Рисунок Г.1 - Рекомендуемые монтажные гнезда для установки
преобразователей
