Приложение А 1
Схема подключения преобразователя
Выводы кабеля маркированы цветными трубками.
Цвет трубки Цепь Конт.
красный
зеленый
черный
синий
+Uпит
PRG
-Вых
1
2
3
4
R
+
_
ИП

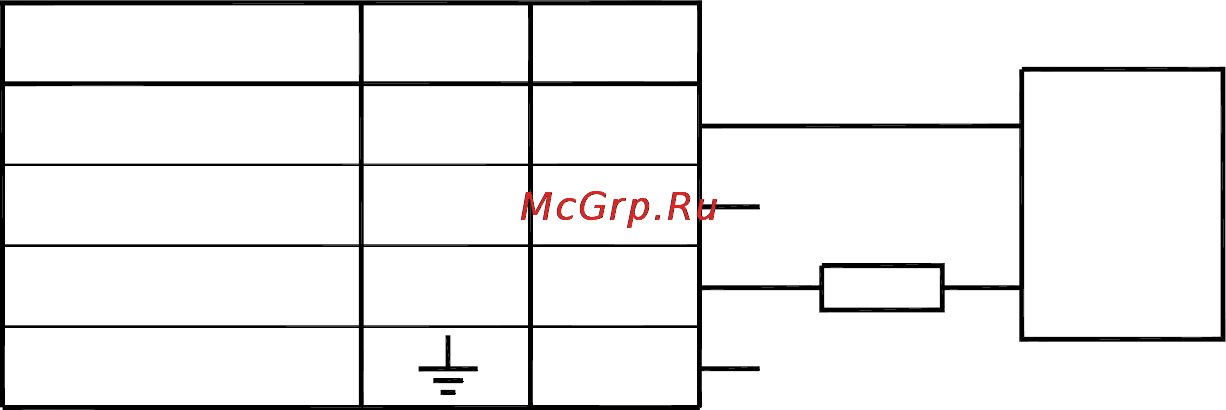

Рисунок А.1 – Схема подключения преобразователя
Примечания:
1. Категорически запрещается соединять цепь PRG вывод 2 (используется только для
настройки при подключения коммуникатора).
2. Допускается заземлять экран присоединительного кабеля на вывод 4.
