11
опрокидывания левый
25
Фиксирующая пластина
механизма
опрокидывания
1
60
Болт М8х30
3
26
Болт М8х25
2
61
Прокладка крышки
корпуса привода
1
27
Болт М10х60
1
62
Стопорное кольцо
приводного вала д 47 мм
2
28
Пружина штурвала
механизма
опрокидывания
1
63
Стопорное кольцо
приводного вала д 30 мм
2
29
Штурвал механизма
опрокидывания
1
64
Подшипник 6906 (30х47х9
мм) приводного вала
2
30
Шайба М10
1
65
Крышка корпуса привода
1
31
Шайба гровер М10
1
66
Саморез по металлу
4.8х16
6
32
Гайка М10
1
67
Приводной ремень
1
33
Стопорное кольцо
приводного вала д 42
мм
1
68
Приводной шкив
электромотора
1
34
Болт М8х65
2
69
Электромотор
1
35
Блок подшипника
механизма
опрокидывания правый
1
70
Крыльчатка охлаждения
электромотора
1
Болт М6х12
2
Защитный корпус
привода
1

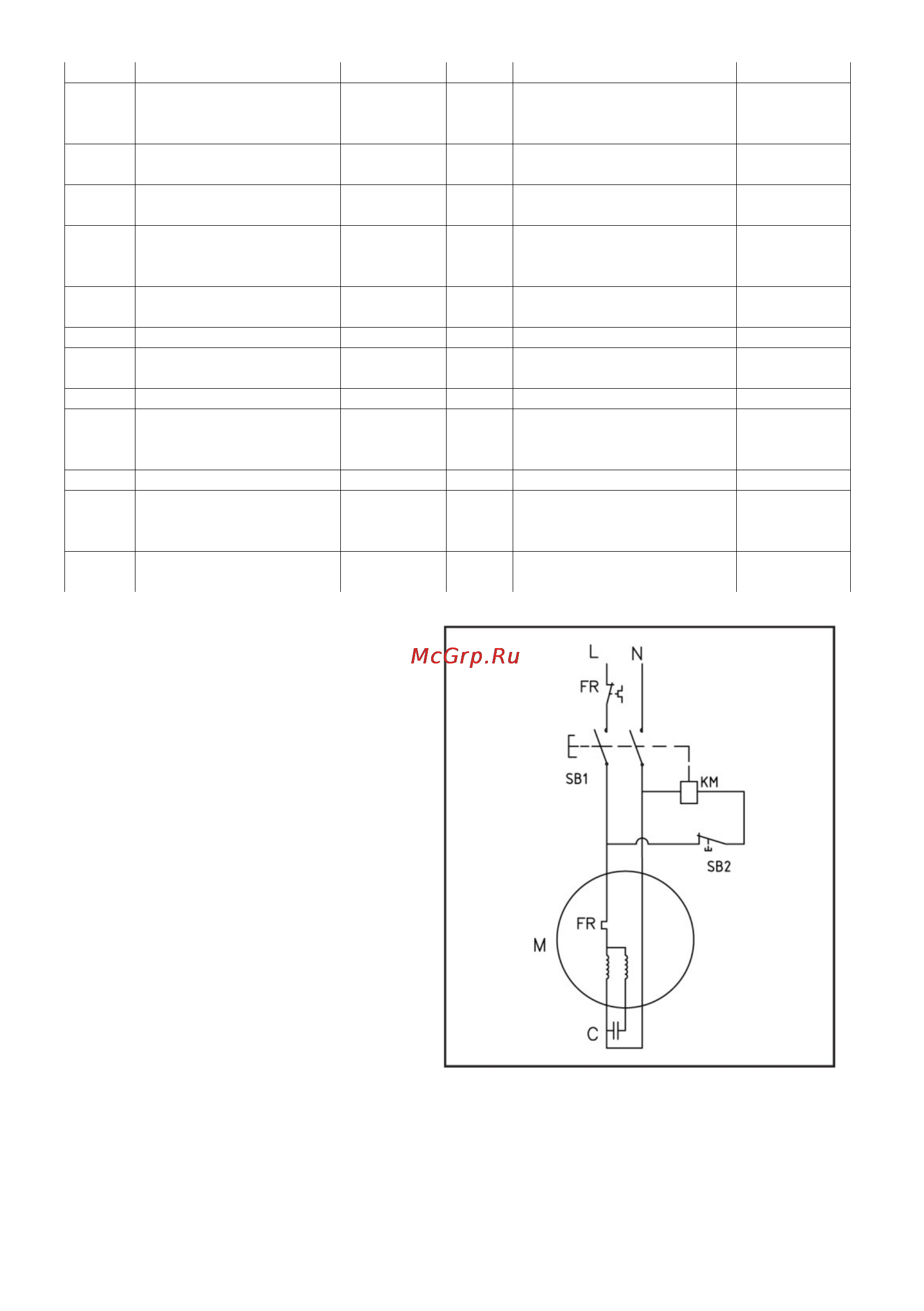

СХЕМА ЭЛЕКТРОПРОВОДКИ
Схема электропроводки и
детализированная схема -
справочная информация.
Поставщик и производитель не
берут на себя ответственность за
попытку пользователя
самостоятельно ремонтировать
бетономешалку. Ремонт и
обслуживание допускается только
специалистами. При замене или
обслуживании компонентов
машины, сопряжённых с
электричеством, необходима
помощь специалиста электрика.
Поставщик оставляет за собой
право вносить незначительные
изменения в конструкцию без
предварительного уведомления. Некоторые схемы и рисунки в инструкции
могут не полностью соответствовать внешнему виду изделия.
