ТРИД SSR48HD1AD80-C1 Инструкция по эксплуатации онлайн
ОКП 342500
Однофазное твердотельное реле SSR48HD
типа DC-AC
1 Назначение
1. 1 Твердотельные реле серии SSR48HD предназначены для управле-
ния однофазной электрической нагрузкой от 50 А до 600 А. Реле имеют
SCR-выход (два встречных тиристора, выполненных на общей подложке).
Реле изготовлены по технологии DCB*. Это обеспечивает повышенную ус-
тойчивость реле к перепадам температуры полупроводниковых кристаллов
во время работы и увеличивает его надёжность. Метод управления – «пере-
ключение в нуле». Управляющий сигнал – постоянное напряжение. Реле
включается, когда синусоидальное напряжение, подаваемое на нагрузку,
переходит через ноль, и выключается, когда переходит через ноль ток на-
грузки. Светодиодная индикация указывает наличие входного управляюще-
го сигнала.
* DCB (direct copper bonding) – прямое соединение керамической подложки с медью.
2 Технические характеристики
2.1 Код заказа:

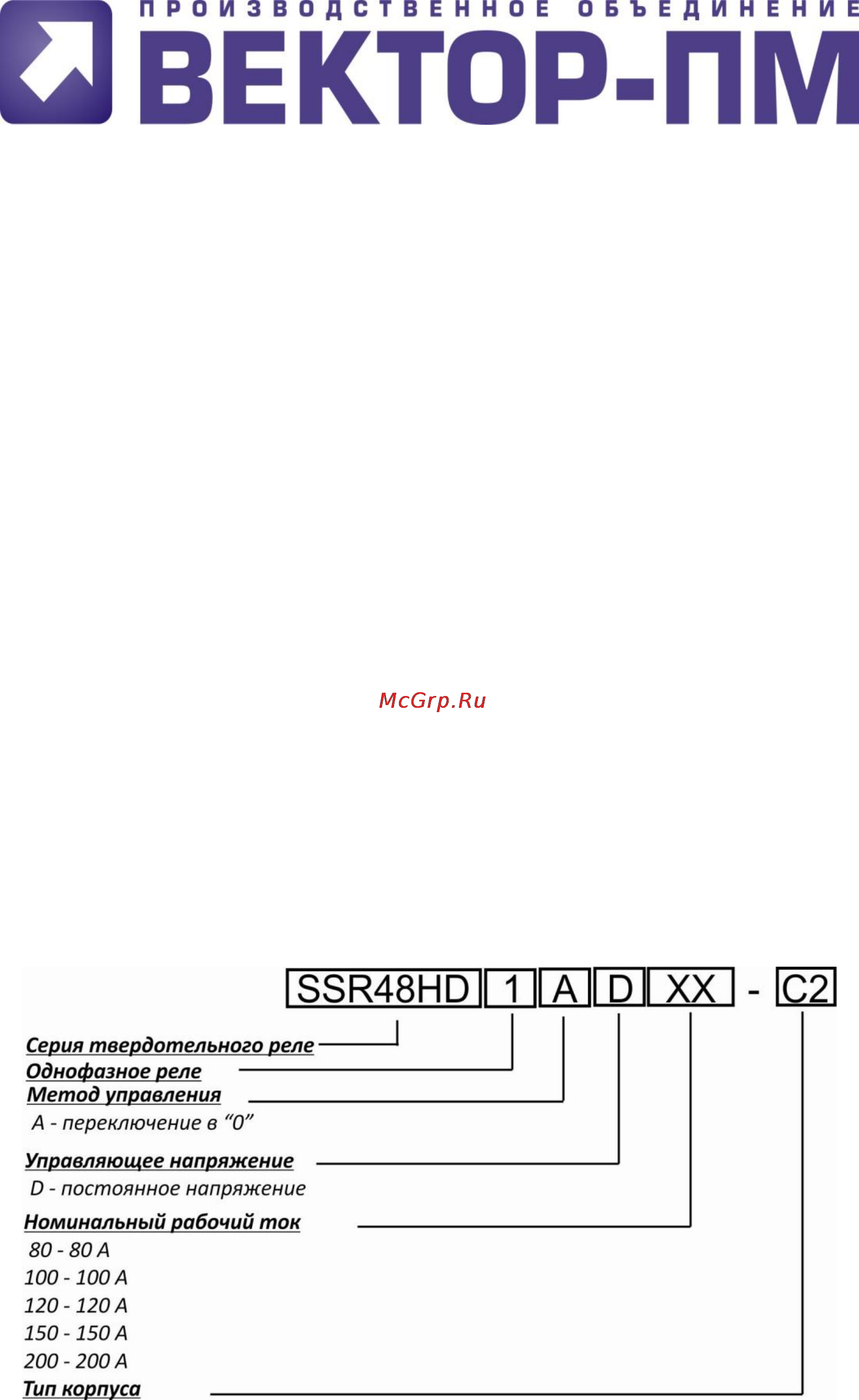

Рисунок 1 – Код заказа
