ТРИД LDS3Е48AA60 Инструкция по эксплуатации онлайн

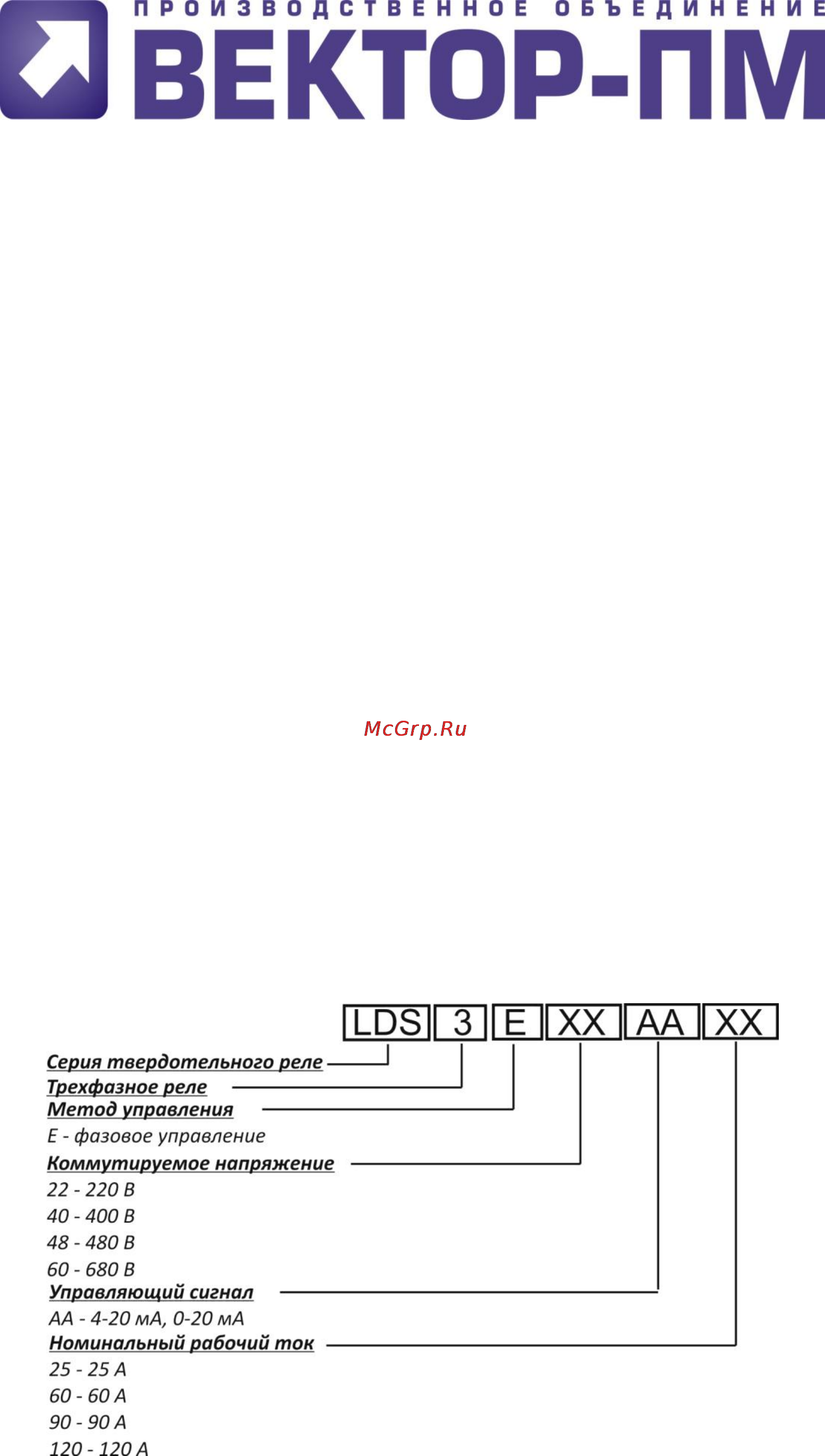

Рисунок 1 – Код заказа
ОКП 342500
Трехфазное твердотельное реле
с фазовым управлением
LDS
1 Назначение
1.1 Твердотельные реле серии LDS предназначены для управления
трехфазной электрической нагрузкой от 25 А до 120 А. Управление нагруз-
кой осуществляется изменением угла (момента) открытия выходного управ-
ляющего элемента относительно фазы напряжения, подаваемого на нагруз-
ку. Сдвиг угла открытия выходных управляющих элементов в сторону нача-
ла полупериода сетевой частоты соответствует увеличению мощности, от-
даваемой в нагрузку. Сдвиг угла открытия в сторону окончания полуперио-
да соответствует уменьшению мощности. Выходы реле выполнены в виде
двух встречных тиристоров, размещённых на общей подложке (SCR-выход).
Реле изготовлены по технологии DCB*, обеспечивающей его высокую на-
дёжность и устойчивость к большим перепадам температуры во время ра-
боты. Управление реле осуществляется сигналом постоянного тока 4-20 мА
или 0-20 мА. Конструктивно реле выполнено в виде двух модулей – управ-
ляющего модуля и модуля выходов.
2 Технические характеристики
2.1 Код заказа:
