Транслятор сигналов транспондера PHANTOM BP-1

Комплектность

 Центральный блок

 Жгут проводов с разъемом и петлевой антенной

 Инструкция по применению

Назначение

Устройство предназначено для выключения режима блокировки двигателя,

осуществляемой транспондерным иммобилизатором, при работе устройства

дистанционного автоматического запуска двигателя или автомобильной

сигнализации с функцией дистанционного запуска двигателя. Устройство

совместимо с иммобилизаторами использующими транспондерные

технологии TIRIS и MOTOROLA. Устройство не нарушает нормальной работы

иммобилизатора.

Подключение

В центральный блок устройства, внутрь катушки связи выполненной

ленточным кабелем, вкладывается рабочий (записанный в память)

транспондер иммобилизатора как показано на приведенном ниже рисунке.

Вход разрешения подключается к выходу устройства дистанционного

запуска или сигнализации, на котором при выполнении процедуры

дистанционного запуска в момент включения зажигания имеется

отрицательный сигнал.

Петлевая антенна устройства должна

размещаться с антенной

иммобилизатора и на минимальном расстоянии от нее.

Устройство имеет дополнительную пару нормально разомкнутых контактов

реле, которые замыкаются при появлении сигнала на входе разрешения и

могут быть использованы для подключения второй цепи зажигания или

аксессуаров в тех автомобилях, где это необходимо. При использовании

транспондеров Motorola для надежной работы устройства

может

потребоваться подбор размещения транспондера внутри катушки связи.

5 6

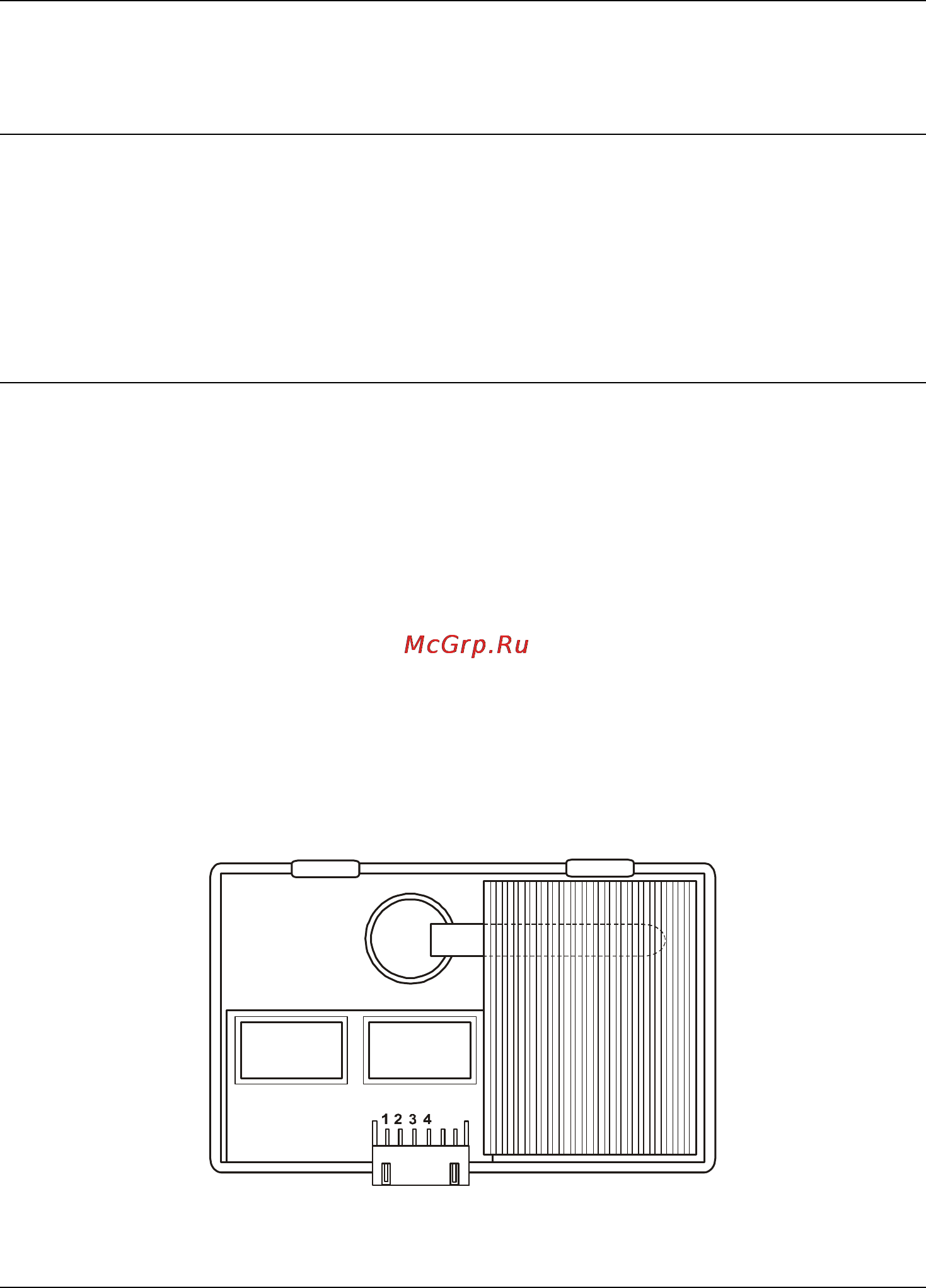

Рис. 1 Рабочее положение транспондера в центральном блоке
