Tp-Link TL-POE10R [8/10] Глава 3 подключение сплиттера poe

Глава 3 Под

ключение сплиттера PoE

Вы можете использовать PoE-сплиттер TL-POE10R вместе

с PSE-устройствами или PoE инжектором для расширения

вашей сети в тех местах, где нет проводов или розеток и где

вы хотели бы установить такие устройства, как точки

доступа, IP-камеры или IP-телефоны и т.д. Для правильного

подключения Сплиттера PoE необходимо проделать

следующие шаги:

1. С помощью кабеля CAT5 UTP соедините порт PoE

PSE-устройства (например, PoE Switch) с портом

POWER+DATA IN.

2. Выберите подходящий режим питания постоянного тока

с помощью переключателя Power-mode Switch, по

умолчанию это значение равно 12 В.

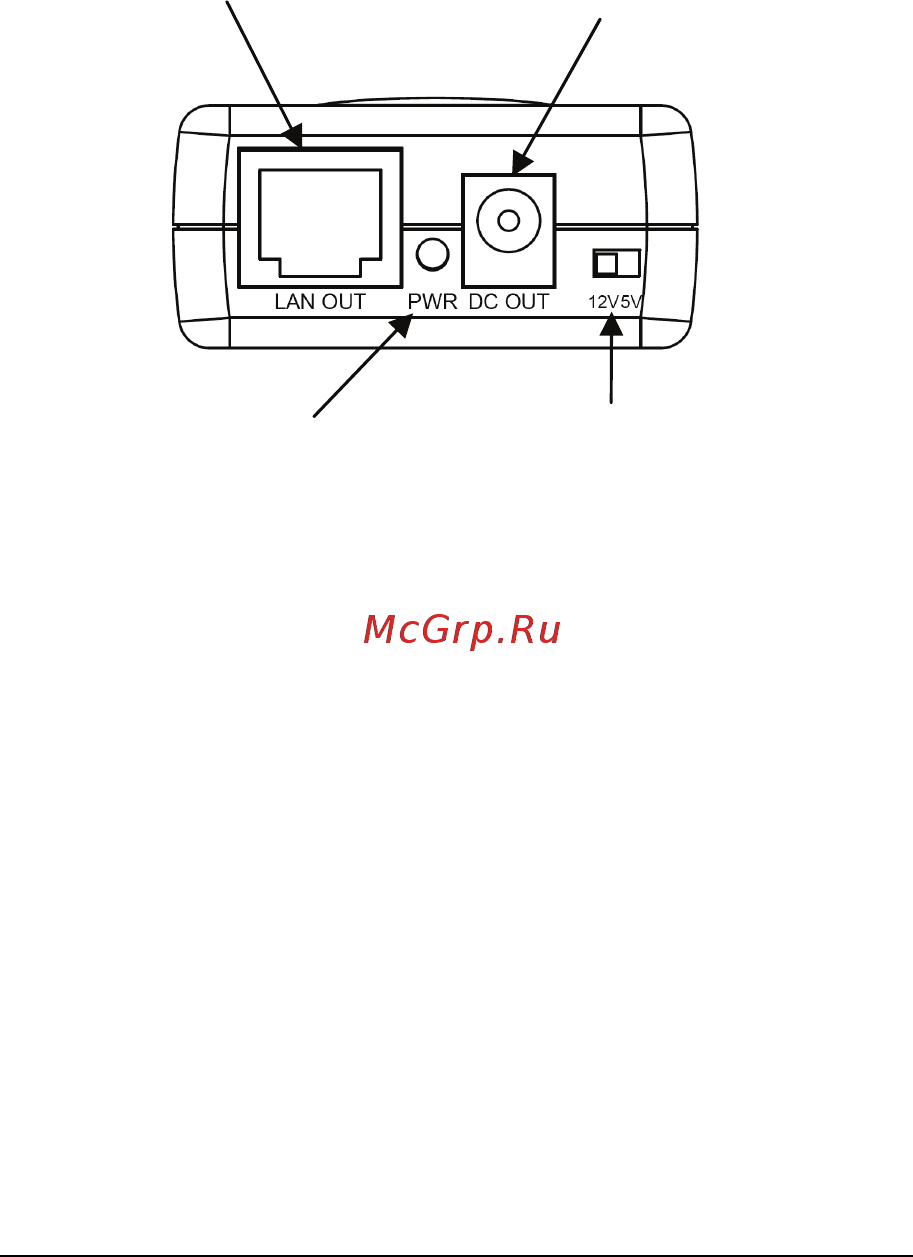

DC OU

: Соедините порт

питания Ethernet-устройства с

помощью поставляемого кабеля

питания для передачи питания

5 или 12 В пост. тока.

PWR: Индикатор горит

ровным зеленым светом,

означающим что

PSE-устройство или

PoE-инжектор могут

передавать питание.

Powe

-mode switch: Вы

можете выбрать режим

исходящего питания 12 или 5

В пост. тока путем

переключения выключателя

вправо-влево.

LAN OU

: Соедините с

Ethernet-устройством с

помощью кабеля CAT5 UTP

для передачи данных.
