57

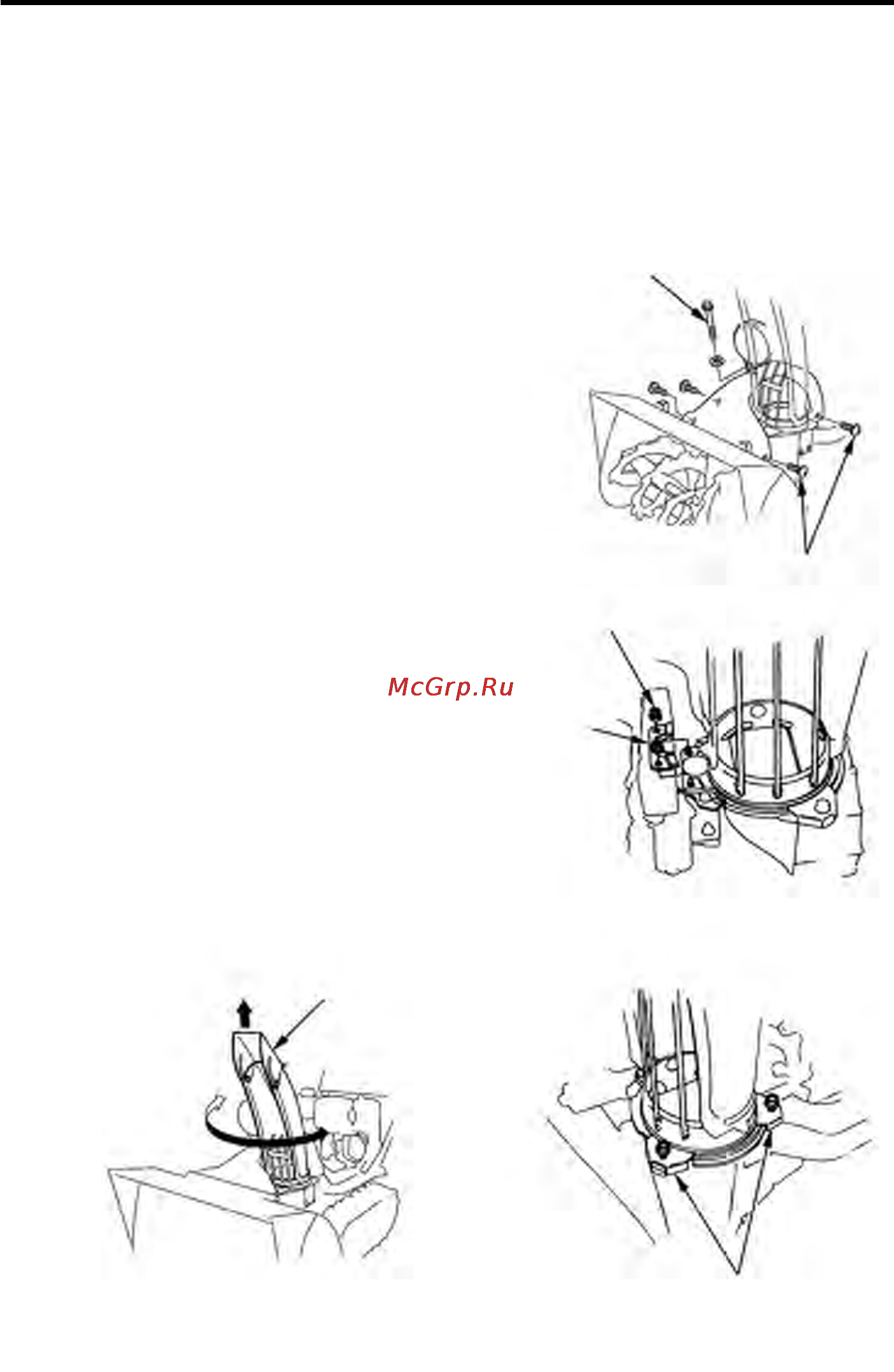

Снегоотводящий желоб Регулировка при неисправном электроприводе
(Модификации ETS, EWS)
В случае отсутствия возможности изменять направление и угол выброса снега при
помощи электропривода, снимите крышку аккумуляторной батареи и проверьте, не
перегорел ли предохранитель. Если предохранитель цел, произведите регулировку
угла и направления по прилагаемой методике:
БОЛТ
БОЛТЫ КОЖУХА
Регулировка направления выброса:
1.Поверните выключатель зажигания в поло
жение ВЫКЛЮЧЕНО.
2.Вывинтите четыре болта крепления крышки
моторного отсека.
Вывинтите болты крепления фары головного
света. Снимите крышку моторного отсека.
3.Отвернув две гайки, снимите крышку приво
да снегоотводящего желоба.
4.Ослабьте болты крепления желоба к осно
ванию.
5.Приподнимите снегоотводящий желоб так,
чтобы зубчатый венец вышел из зацепления.
6.Поверните снегоотводящий желоб на желае
мый угол.
7.Снова затяните болты крепления желоба.
8.Установите крышку привода снегоотводя
щего желоба.
9.Установите крышку моторного отсека.
КРЫШКА
ПРИВОДА
ГАЙКА
СНЕГООТВОДЯЩИЙ
ЖЕЛОБ
ОСНОВАНИЕ ЖЕЛОБА
hs970.qxd 10.02.2005 14:35 Page 57
