58

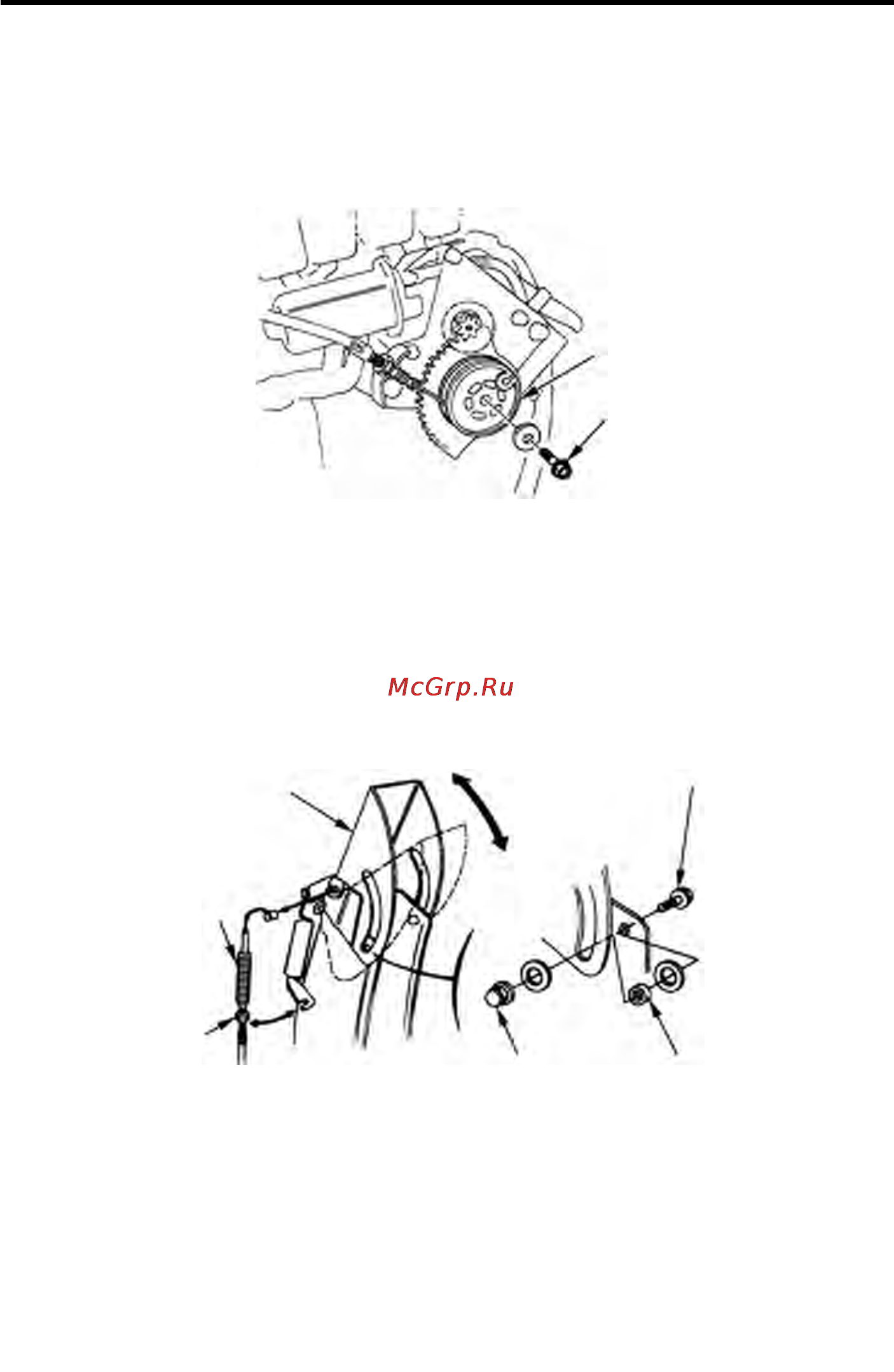

Регулировка дальности отбрасывания снега Регулировка при неисправном
электроприводе (Модификации ETS, EWS)
1.Снимите крышку моторного отсека (см. стр. 57 ).
2.Удерживая направляющую желоба в крайнем нижнем положении, снимите
шестерню, вывинтив центральный болт.
ШЕСТЕРНЯ
ЦЕНТРАЛЬНЫЙ БОЛТ
3.Освободите трос, сняв регулировочную гайку с места крепления троса к направляю
щей желоба.
4.С обеих сторон направляющей желоба снимите болты и гайки, выньте втулки.
5.Установите направляющую желоба в желаемое положение, и установите на место
болты и гайки, надежно их затяните.
6.Установите трос направляющей желоба.
7.Установите шестерню и крышку моторного отсека.
БОЛТ
ВТУЛКА
ГАЙКА
ГАЙКА
ПРИМЕЧАНИЕ:
После завершения очистки снега, предоставьте снегоуборочник для проверки и
ремонта официальному дилеру компании Honda.
