РУКОВОДСТВО ПО УСТАНОВКЕ.
RWM-250
1 2
МЕРЫ ПРЕДОСТОРОЖНОСТИ:
• Внимательно прочитайте данное руководство прежде чем начать
установку. Если вы не уверены в какой либо части процесса установки,
то свяжитесь со специалистом.
• Перед установкой кронштейна убедитесь в том, что ваша стена
способна выдержать вес крепежа с установленным телевизором.
• Подготовьте все необходимые инструменты и оборудование для
установки кронштейна.
• Убедитесь в том, что ваш телевизор (монитор) имеет соответствующие
места крепления, подходящие для использования данного кронштейна.
Так же обратите внимание на рекомендации производителя ТВ по уста-
новке вашего ТВ на кронштейн.
• Данный кронштейн расчитан на максимальный вес нагрузки 56 кг. Если вы
установите нагрузку больше данного значения, то есть вероятность
выхода кронштейна из строя.
• Для правильной установки следуйте всем нижеследующим инструкциям.

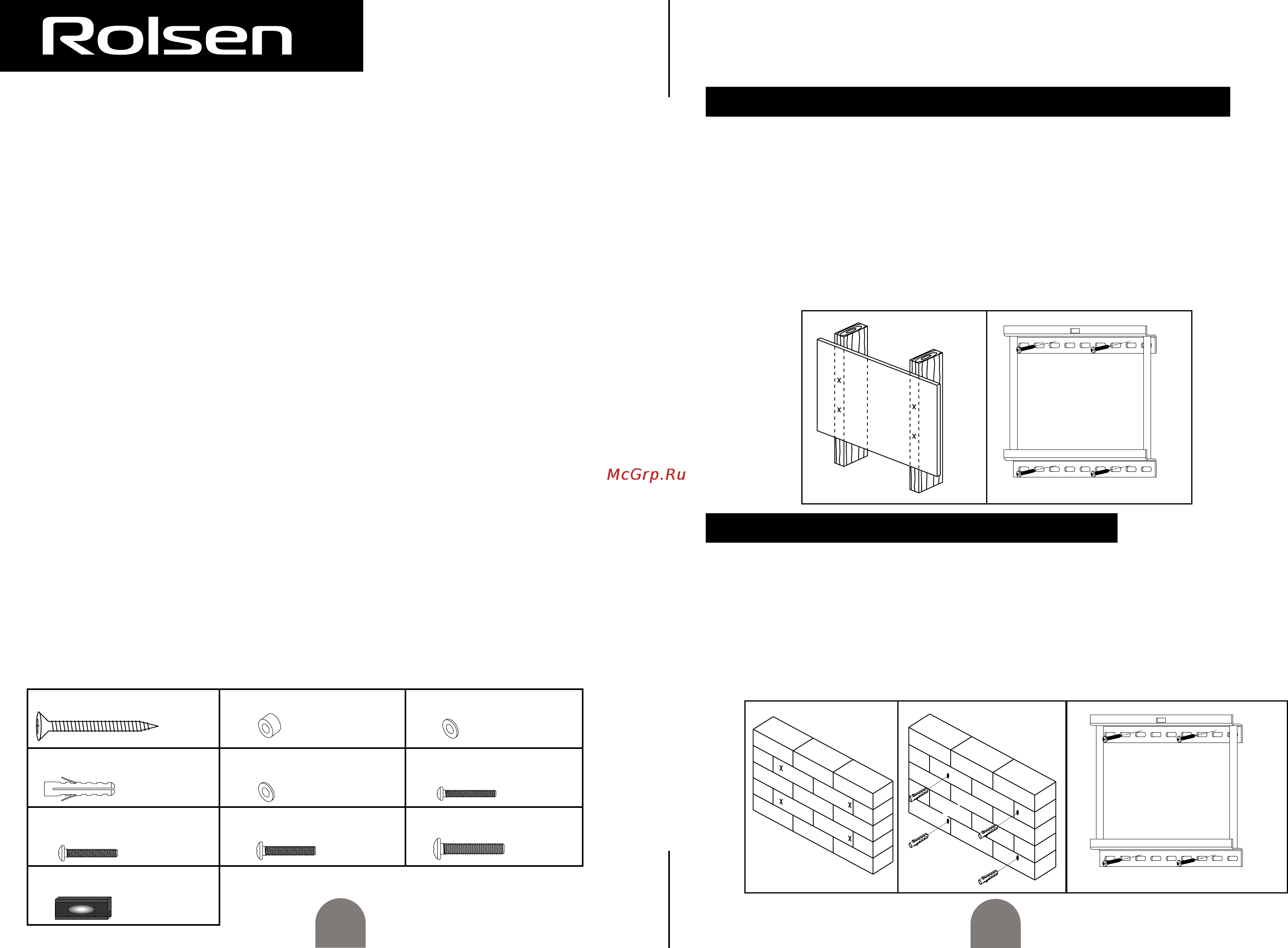

КОМПЛЕКТАЦИЯ:
1. Кронштейн (настенная часть).
2. Кронштейн (ТВ часть).
3. Крепёжные элементы.
1. Саморез (x4 шт.)
4. Дюбель (x4 шт.)
3. Шайба (×4 шт.)
5. Шайба (×4 шт.)
9. Винт M8x20 (x4 шт.)
7. Винт M5x20 (x4 шт.)
2. Шайба (×4 шт.)
8. Винт M6x20 (x4 шт.)
6. Винт M4x20 (x4 шт.)
10. Уровень (x1 шт.)
Рис. 1
Рис. 2
1. Для крепления кронштейна к стене, сделанной из гипсокартона,
необходимо найти расположение несущего профиля, к которому
прикреплен гипсокартон.
2. Расположите настенную часть кронштейна так, чтобы монтажные
отверстия располагались по центру профилей (рис. 1).
3. Сделайте отметки на стене для монтажных отверстий (рис.1).
4. Просверлите отверстия для саморезов в профиле.
5. Прикрепите настенную часть кронштейна к стене при помощи
саморезов (рис.2)
1. Расположите настенную часть кронштейна на стене.
2. Отметьте отверстия для крепления на стене как показано на рис. 3.
3. Просверлите отверстия для дюбелей в стене.
4. Вставьте дюбели в просверленные отверстия, как показано на рис. 4.
5.
Прикрепите настенную часть кронштейна к стене при помощи
саморезов
(рис. 5).
УСТАНОВКА КРОНШТЕЙНА НА СТЕНУ ИЗ ГИПСОКАРТОНА
УСТАНОВКА КРОНШТЕЙНА НА БЕТОННУЮ СТЕНУ
Рис. 3
Рис. 4 Рис. 5
ВНИМАНИЕ:Перед закреплением кронштейна установите съемный
уровень сверху кронштейна. Проследите чтобы кронштейн располагался
ровно (по горизонтали и вертикали) на стене.
