Rolsen RTF-1220T [4/8] Сборка

НАСТОЛЬНЫЙ ВЕНТИЛЯТОР

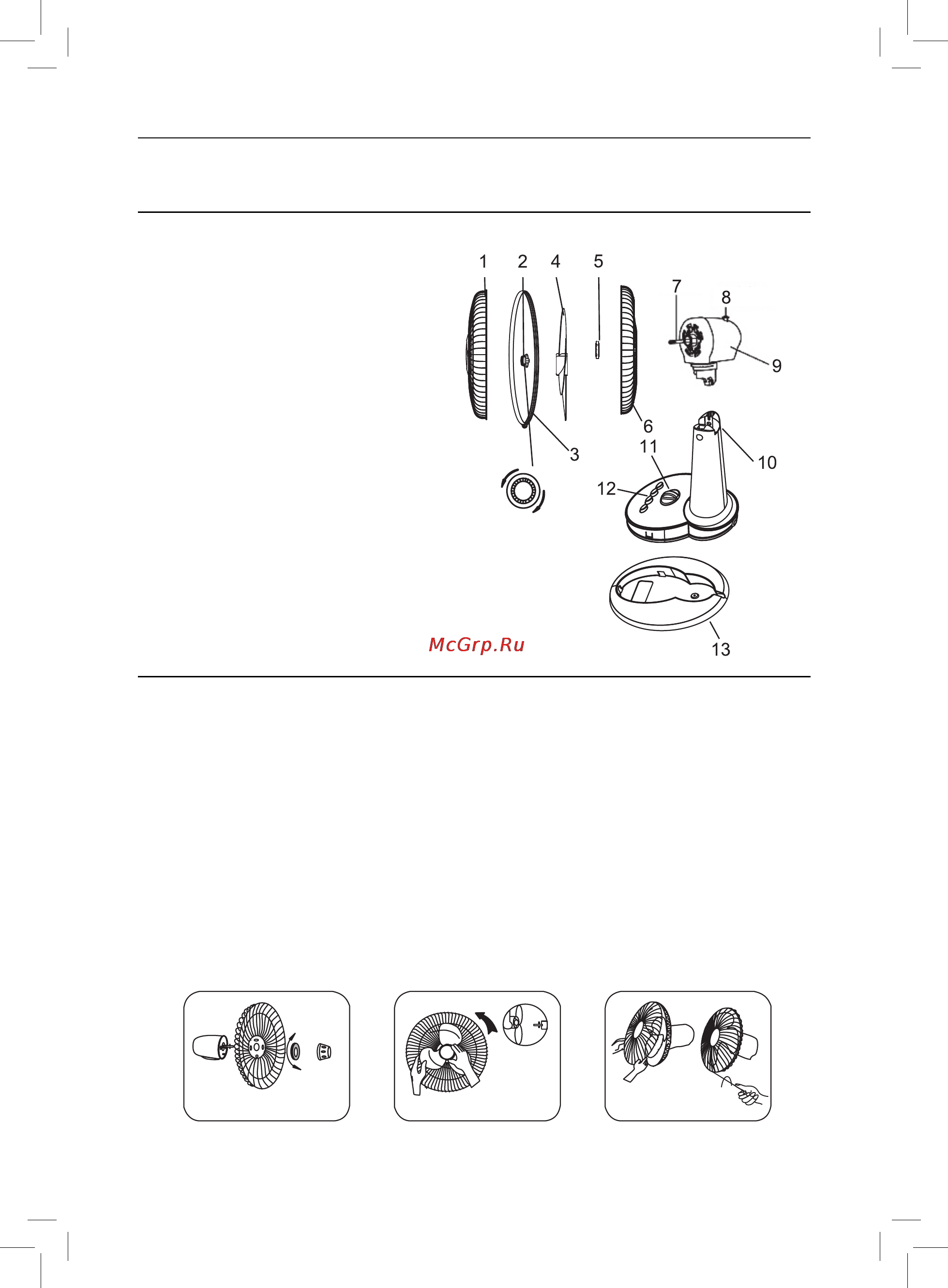

ОПИСАНИЕ:

1. Передняя решетка

2. Фиксатор

3. Обод

4. Лопасти

5. Винт

6. Задняя решетка

7. Ось

8. Кнопка поворота корпуса

9. Корпус

10. Стойка

11. Таймер

12. Кнопки управления

13. База

СБОРКА

1. Распакуйте коробку с вентилятором.

2. Установите заднюю решетку (6) на корпус (9). Следите, чтобы выступы на

корпусе мотора совпали с отверстиями на решетке.

3. Закрепите решетку винтом (5).

4. Установите лопасти (4) на ось вентилятора до упора и закрутите их

фиксатором (2), повернув против часовой стрелки.

5. Установите переднюю (1) решетку на заднюю (6) вместе с пластмассовым

ободом (3) и выровняйте вершины решеток.

6. Зафиксируйте решетки замками на ободе решетки.

Рис.1 Рис.2 Рис.3
