Ariston BS II 24 FF [4/8] Общий вид
описание котла descrierea produsului
40°
50°
60° 70°
80°
90°
1
2
3
5
4
6
11
10
9
8
7

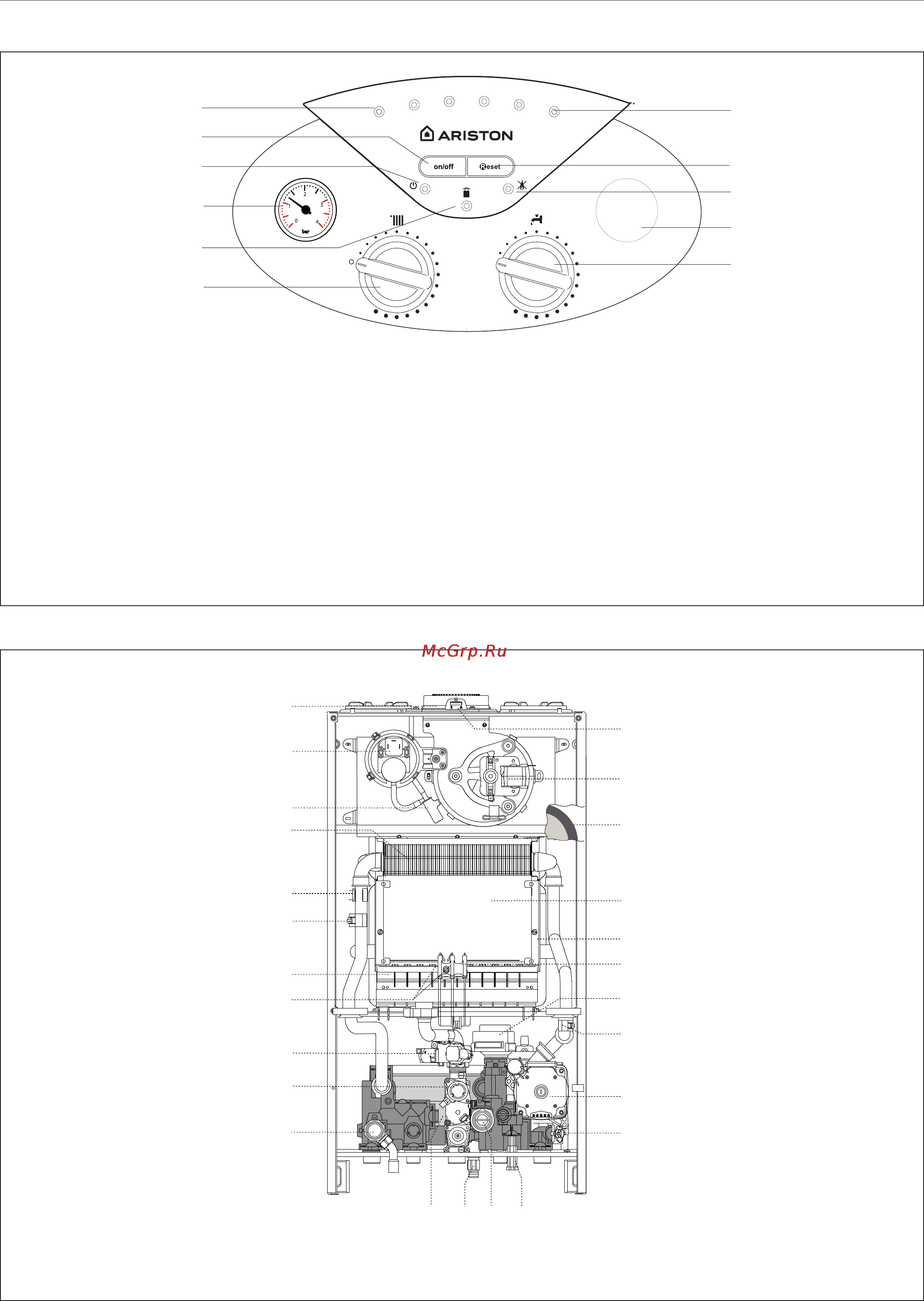

Панель управления
Общий вид
1
2
3
5
6
7
9
10
12
13 14 15 16
17
18
19
20
21
22
23
24
25
26
8
4
Обозначение
1. Патрубок выхода продуктов
сгорания
2. Прессостат
3. Конденсатосборник
4. Первичный теплообменник
5. Термостат перегрева
6. Датчик температуры на подаче в
контур отопления
7. Горелка
8. Электроды розжига
9. Устройство розжига
10. Газовый клапан
12. Предохранительный клапан
контура отопления (3 бара)
13. Вторичный теплообменник
14. Сливной кран
15. Датчик расхода в контуре ГВС
16. Кран подпитки
17. Фильтр контура отопления
18. Циркуляционный насос с
воздухоотводчиком
19. Датчик температуры на
возврате из контура отопления
20. Привод трехходового клапана
21. Электрод контроля пламени
22. Теплоизоляционная
панель камеры сгорания из
минерального волокна
23. Камера сгорания
24. Расширительный бак
25. Вентилятор
26. Точка анализа продуктов
сгорания
Panoul de comenzi
Vedere de Ansamblu
Legenda
1. Racord metalic evacuare gaze
arse
2. presostat aer
3. Recipient colectare apă condens
4. Schimbator principal
5. Termostat supratemperatură
6. Sonda tur încalzire
7. Arzator
8. electrod de aprindere
9. Aprinzator
10. Valva gaz
12. Supapa de siguranta 3 bar
13. Schimbator de caldura secundar
in placi
14. Robinet de golire
15. Fluxmetru c. sanitar
16. Robinet umplere
17. Filtru circuit încălzire
18. Pompa de recirculare cu ventil
aerisire
19. Sonda retur încalzire
20. Vana cu 3 cai motorizata
21. electrod aprindere acără
22. bră ceramică izolantă
(posterioară)
23. Camera di combustione
24. vas de expansiune
25. Ventilator
26. Prize pentru analiza gaze arse
(fum)
Legenda:
1. Leduri verde indicare temperatură şi semnalare erori
2. Tasta ON/OFF
3. Led Verde ON/OFF
5. Led Galben, anomalii evacuare gaze ardere
6. Selector vară/iarnă - Buşon reglare temperatură încălzire -
7. Buşon reglare temperatură c. sanitar
8. Ceas programator (opţional)
9. Led Roşu – semnalare blocaj funcţionare cazan
10. Tasta RESET / Funcţie Coşar*
11. Led Roşu semnalare supratemperatură
Условные обозначения:
1. Зеленый СИДы, показывающие температуру и
сигнализирующие сбои
2 . Кнопка ВКЛ./ВЫКЛ.
3. Зеленый СИД ВКЛ./ВЫКЛ.
4. Манометр (давление в контуре отопления)
5. Желтый СИД для сигнализации аномалий в системе
дымоудаления
6. Переключатель на летний/зимний режим – Регулятор
температуры системы отопления
7. Регулятор температуры БГВ
8. Гнездо для таймера программирования (опция)
9. Красный СИД – сигнализация блокировки работы колонки
10. Кнопка Сброс / Функция чистки дымохода*
11. Красный СИД сигнализации перегрева
