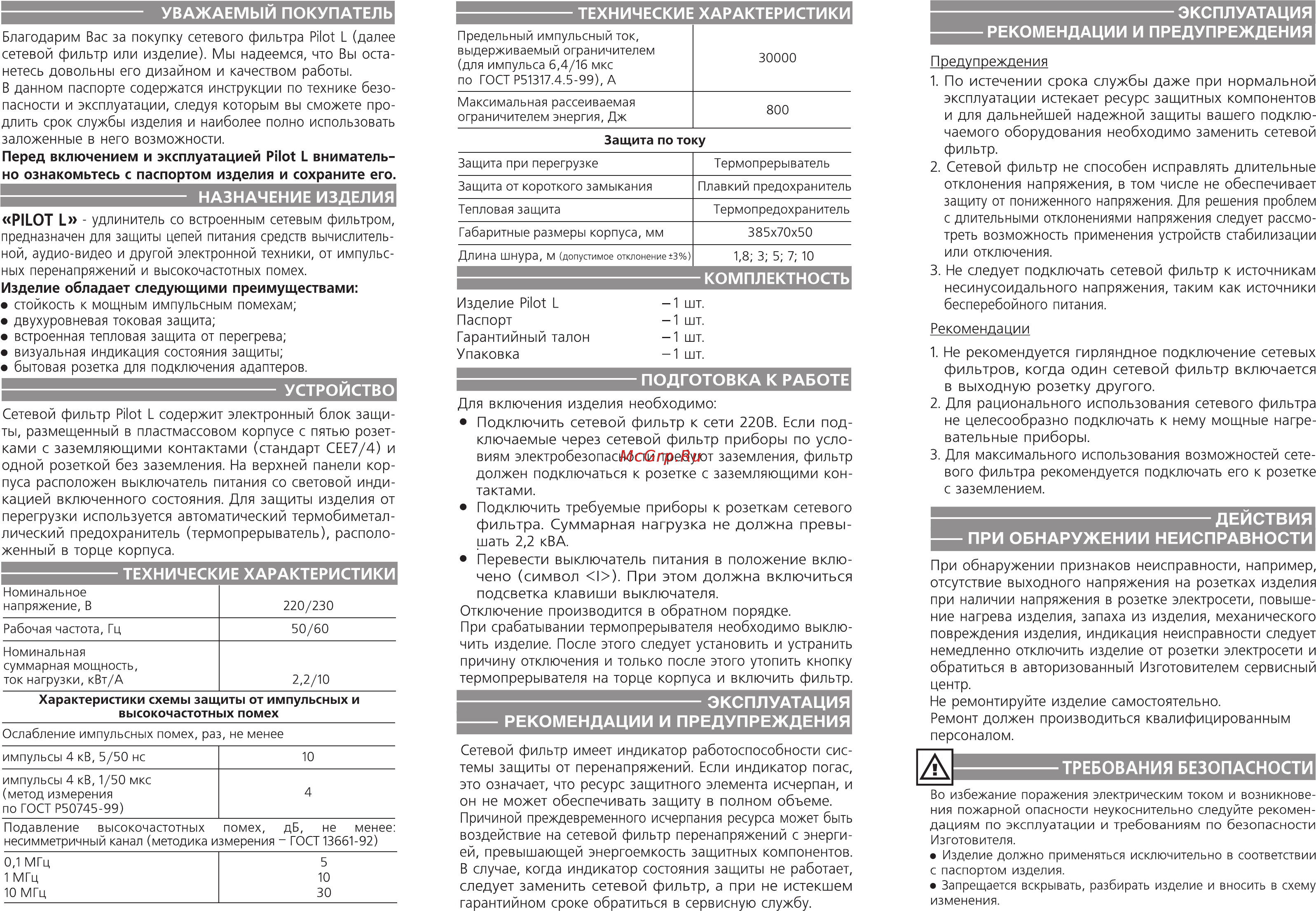

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ Благодарим Вас за покупку сетевого фильтра Pilot L далее сетевой фильтр или изделие Мы надеемся что Вы оста нетесь довольны его дизайном и качеством работы В данном паспорте содержатся инструкции по технике безо пасности и эксплуатации следуя которым вы сможете про длить срок службы изделия и наиболее полно использовать заложенные в него возможности Перед включением и эксплуатацией Pilot L вниматель но ознакомьтесь с паспортом изделия и сохраните его НАЗНАЧЕНИЕ ИЗДЕЛИЯ PILOT L удлинитель со встроенным сетевым фильтром предназначен для защиты цепей питания средств вычислитель ной аудио видео и другой электронной техники от импульс ных перенапряжений и высокочастотных помех ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Предельный импульсный ток выдерживаемый ограничителем для импульса 6 4 16 мкс по ГОСТ Р51317 4 5 99 А 30000 Максимальная рассеиваемая ограничителем энергия Дж 800 Защита по току Защита при перегрузке Термопрерыватель Плавкий предохранитель Защита от короткого замыкания Тепловая защита Термопредохранитель Габаритные размеры корпуса мм 385x70x50 1 8 3 5 7 10 Длина ШНура М допустимое отклонение 3 KOMI IJ It К1 НОС 1 Ь Изделие обладает следующими преимуществами Изделие Pilot L Паспорт Гарантийный талон Упаковка стойкость к мощным импульсным помехам двухуровневая токовая защита встроенная тепловая защита от перегрева визуальная индикация состояния защиты бытовая розетка для подключения адаптеров УСТРОЙСТВО Сетевой фильтр Pilot L содержит электронный блок защи ты размещенный в пластмассовом корпусе с пятью розет ками с заземляющими контактами стандарт СЕЕ7 4 и одной розеткой без заземления На верхней панели кор пуса расположен выключатель питания со световой инди кацией включенного состояния Для защиты изделия от перегрузки используется автоматический термобиметал лический предохранитель термопрерыватель располо женный в торце корпуса ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение В 220 230 Рабочая частота Гц 50 60 Номинальная суммарная мощность ток нагрузки кВт А 2 2 10 Характеристики схемы защиты от импульсных и высокочастотных помех 1 шт 1 шт 1 шт 1 шт ПОДГОТОВКА К РАБОТЕ Для включения изделия необходимо Подключить сетевой фильтр к сети 220В Если под ключаемые через сетевой фильтр приборы по усло виям электробезопасности требуют заземления фильтр должен подключаться к розетке с заземляющими кон тактами Подключить требуемые приборы к розеткам сетевого фильтра Суммарная нагрузка не должна превы шать 2 2 кВА Перевести выключатель питания в положение вклю чено символ 1 При этом должна включиться подсветка клавиши выключателя Отключение производится в обратном порядке При срабатывании термопрерывателя необходимо выклю чить изделие После этого следует установить и устранить причину отключения и только после этого утопить кнопку термопрерывателя на торце корпуса и включить фильтр ЭКСПЛУАТАЦИЯ РЕКОМЕНДАЦИИ И ПРЕДУПРЕЖДЕНИЯ Ослабление импульсных помех раз не менее импульсы 4 кВ 5 50 нс 10 импульсы 4 кВ 1 50 мкс метод измерения по ГОСТ Р50745 99 4 Подавление высокочастотных помех дБ не менее несимметричный канал методика измерения ГОСТ 13661 92 0 1 МГц 1 МГц 10 МГц 5 10 30 Сетевой фильтр имеет индикатор работоспособности сис темы защиты от перенапряжений Если индикатор погас это означает что ресурс защитного элемента исчерпан и он не может обеспечивать защиту в полном объеме Причиной преждевременного исчерпания ресурса может быть воздействие на сетевой фильтр перенапряжений с энерги ей превышающей энергоемкость защитных компонентов В случае когда индикатор состояния защиты не работает следует заменить сетевой фильтр а при не истекшем гарантийном сроке обратиться в сервисную службу ЭКСПЛУАТАЦИЯ РЕКОМЕНДАЦИИ И ПРЕДУПРЕЖДЕНИЯ Предупреждения 1 По истечении срока службы даже при нормальной эксплуатации истекает ресурс защитных компонентов и для дальнейшей надежной защиты вашего подклю чаемого оборудования необходимо заменить сетевой фильтр 2 Сетевой фильтр не способен исправлять длительные отклонения напряжения в том числе не обеспечивает защиту от пониженного напряжения Для решения проблем с длительными отклонениями напряжения следует рассмо треть возможность применения устройств стабилизации или отключения 3 Не следует подключать сетевой фильтр к источникам несинусоидального напряжения таким как источники бесперебойного питания Рекомендации 1 Не рекомендуется гирляндное подключение сетевых фильтров когда один сетевой фильтр включается в выходную розетку другого 2 Для рационального использования сетевого фильтра не целесообразно подключать к нему мощные нагре вательные приборы 3 Для максимального использования возможностей сете вого фильтра рекомендуется подключать его к розетке с заземлением ДЕЙСТВИЯ ПРИ ОБНАРУЖЕНИИ НЕИСПРАВНОСТИ При обнаружении признаков неисправности например отсутствие выходного напряжения на розетках изделия при наличии напряжения в розетке электросети повыше ние нагрева изделия запаха из изделия механического повреждения изделия индикация неисправности следует немедленно отключить изделие от розетки электросети и обратиться в авторизованный Изготовителем сервисный центр Не ремонтируйте изделие самостоятельно Ремонт должен производиться квалифицированным персоналом ТРЕБОВАНИЯ БЕЗОПАСНОСТИ Во избежание поражения электрическим током и возникнове ния пожарной опасности неукоснительно следуйте рекомен дациям по эксплуатации и требованиям по безопасности Изготовителя Изделие должно применяться исключительно в соответствии с паспортом изделия Запрещается вскрывать разбирать изделие и вносить в схему изменения
