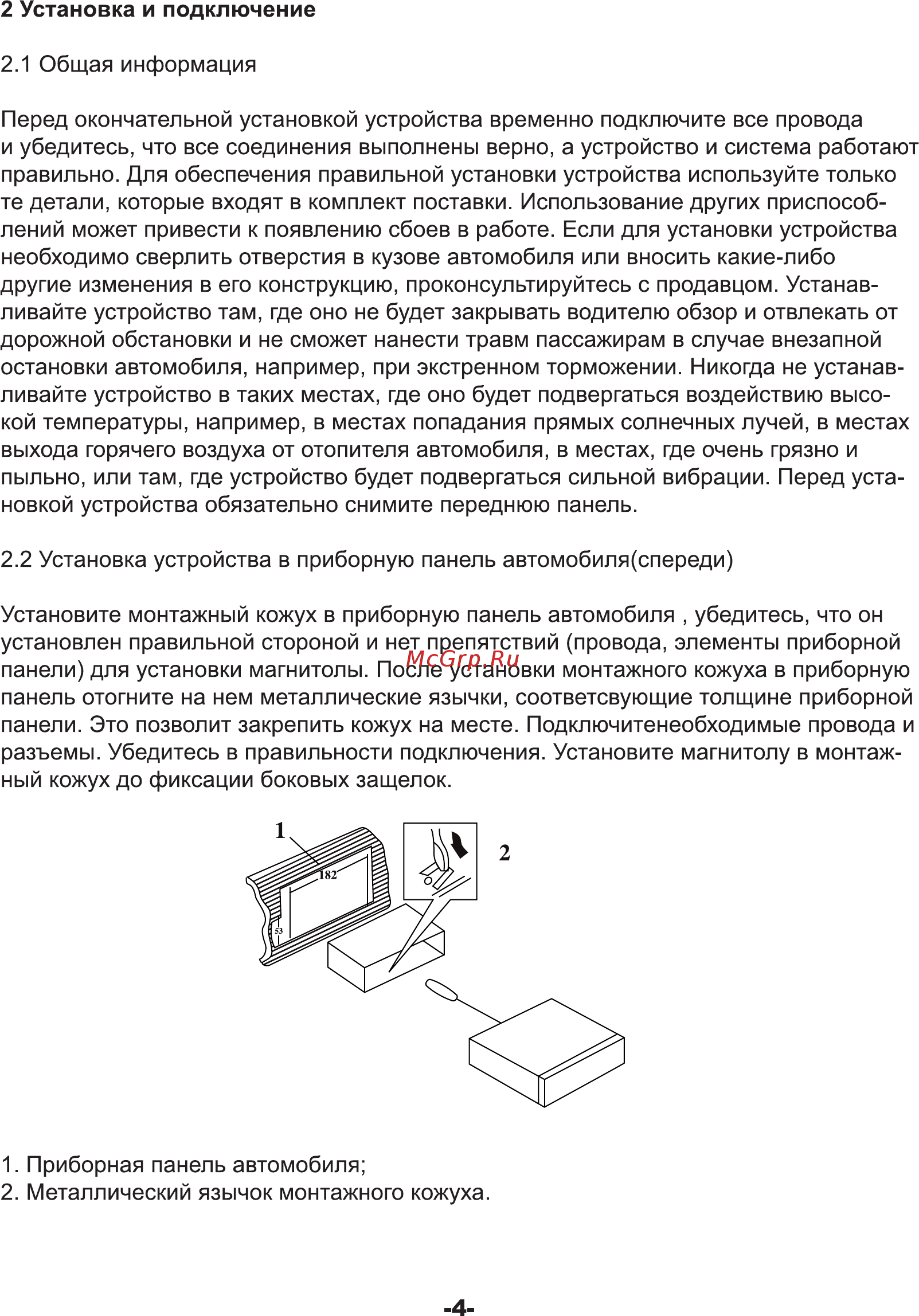

2 Установка и подключение 2 1 Общая информация Перед окончательной установкой устройства временно подключите все провода и убедитесь что все соединения выполнены верно а устройство и система работают правильно Для обеспечения правильной установки устройства используйте только те детали которые входят в комплект поставки Использование других приспособ лений может привести к появлению сбоев в работе Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить какие либо другие изменения в его конструкцию проконсультируйтесь с продавцом Устанав ливайте устройство там где оно не будет закрывать водителю обзор и отвлекать от дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки автомобиля например при экстренном торможении Никогда не устанав ливайте устройство в таких местах где оно будет подвергаться воздействию высо кой температуры например в местах попадания прямых солнечных лучей в местах выхода горячего воздуха от отопителя автомобиля в местах где очень грязно и пыльно или там где устройство будет подвергаться сильной вибрации Перед уста новкой устройства обязательно снимите переднюю панель 2 2 Установка устройства в приборную панель автомобиля спереди Установите монтажный кожух в приборную панель автомобиля убедитесь что он установлен правильной стороной и нет препятствий провода элементы приборной панели для установки магнитолы После установки монтажного кожуха в приборную панель отогните на нем металлические язычки соответсвующие толщине приборной панели Это позволит закрепить кожух на месте Подключитенеобходимые провода и разъемы Убедитесь в правильности подключения Установите магнитолу в монтаж ный кожух до фиксации боковых защелок 1 Приборная панель автомобиля 2 Металлический язычок монтажного кожуха 4
