4
НАПОЛЬНЫЙ ВЕНТИЛЯТОР

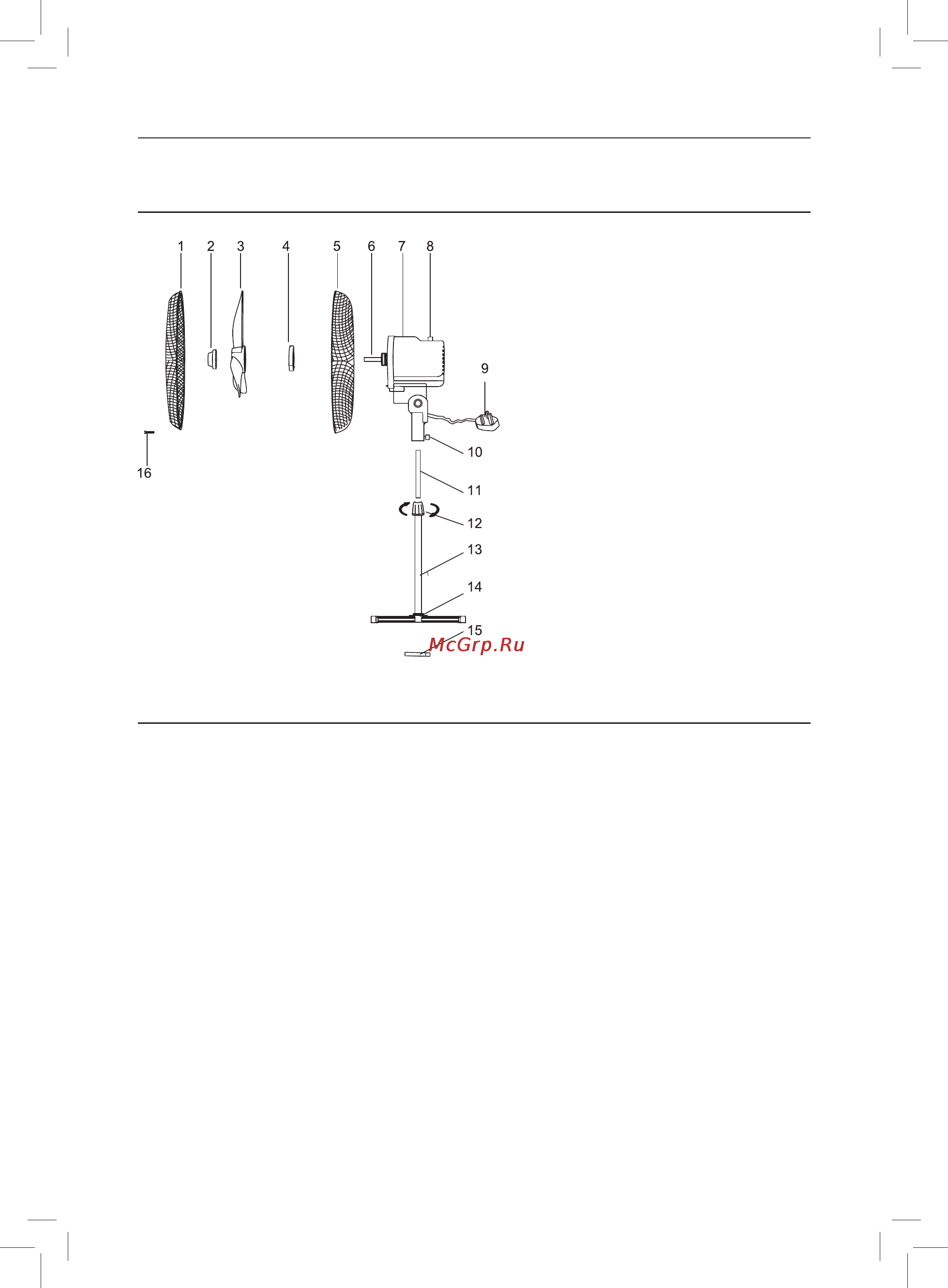

ОПИСАНИЕ
Передняя решетка 1.
Фиксатор 2.
Лопасти 3.
Винт А 4.
Задняя решетка5.
Ось 6.
Корпус7.
Кнопка вращения корпуса8.
Шнур питания, вилка9.
Гайка10.
Удлинительная трубка11.
Фиксатор трубки12.
Крепление стойки13.
Основание14.
Гайка15.
Винт В16.
СБОРКА
Вставьте винт крепления стойки (13) в отверстие в основании (14) и 1.
закрутите гайкой (15)
Открутите фиксатор трубки (12) и отрегулируйте высоту. 2.
Установите корпус (7) на удлинительную трубку (11). Зафиксируйте корпус 3.
(7) на удлинительной трубке (11) с помощью гайки (10).
Установите заднюю решетку (5) на ось (6) далее наденьте винт А (4). 4.
Установите лопасти (3) на ось (6) до конца. Закрепите лопасти при помощи 5.
фиксатора (2), повернув его против часовой стрелки.
Соедините вместе переднюю (1) и заднюю (5) решетки, выровняйте их 6.
вершины и надежно закрепите винтом В (16)
