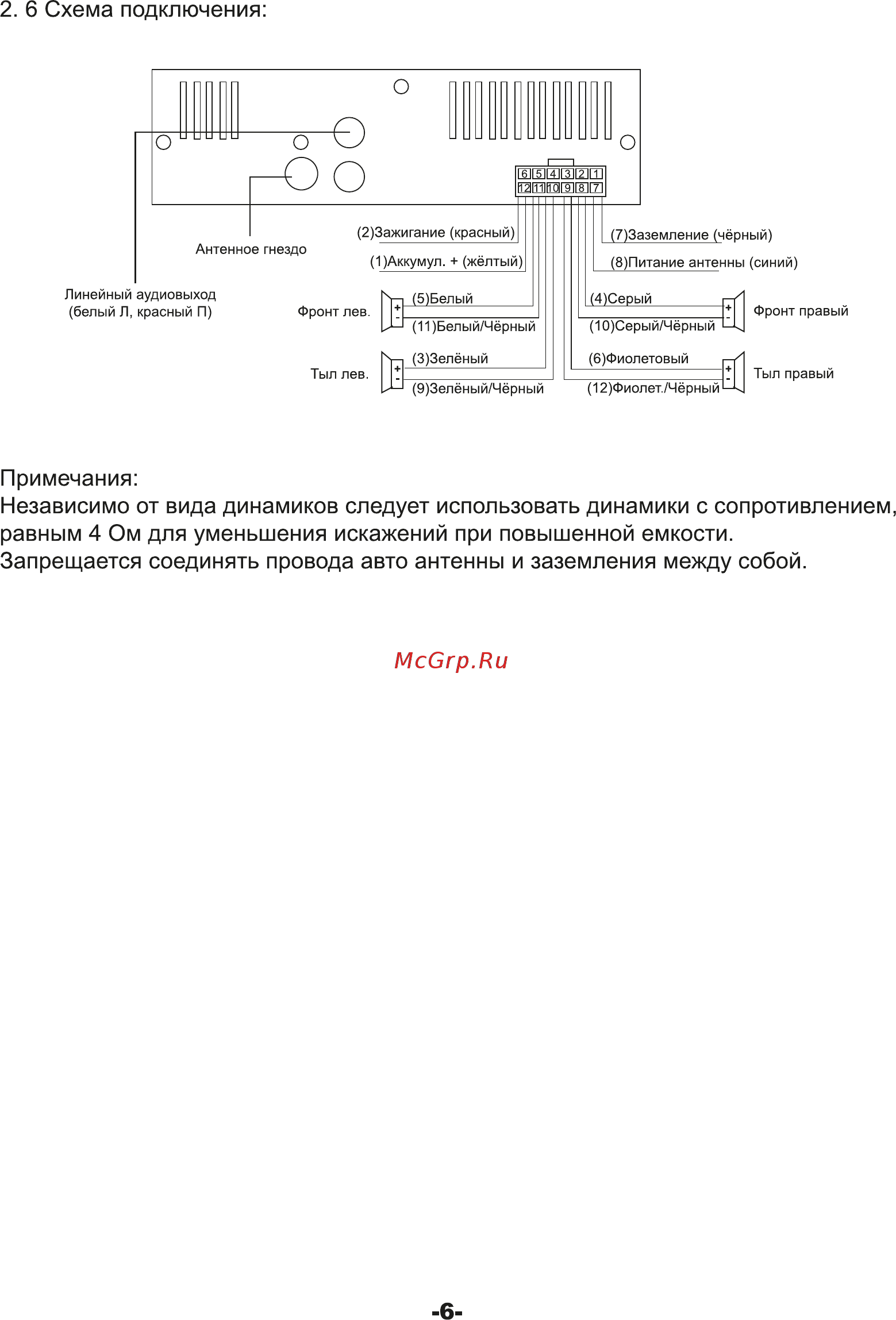

2 6 Схема подключения 2 3ажигание красный 7 3аземление чё р н ы й Антенное гнездо 1 Аккумул жёлтый Линейный аудиовыход белый Л красный П 8 Питание антенны синий 5 Белый 4 Серый 11 Белый Чёрный 10 Серый Чёрный Фронт правый Фронт лев З Зелёный б Фиолетовый 9 Зелёный Чёрный 12 Фиолет Чёрный Тыл правый Тыл лев Примечания Независимо от вида динамиков следует использовать динамики с сопротивлением равным 4 Ом для уменьшения искажений при повышенной емкости Запрещается соединять провода авто антенны и заземления между собой 6
