номер

Разъем В

Функция

Разъем А

Питание 12 В (+)/желтый

Питание антенны/оранж.

Зажигание/красный

Заземление/черный

Задний правый (+)/Фиолетовый

Задний правый (-)/Фиолетовый-черный

Передний правый (+)/Серый

Передний правый (-)/Серый-черный

Передний левый (+)/Белый

Передний левый (-)/Белый-черный

Задний левый (+)/Зеленый

Задний левый (-)/Зеленый-черный

Примечания:

Независимо от вида динамиков следует использовать динамики с сопротивле-

нием, равным 4 Ом для уменьшения искажений при повышенной емкости.

Запрещается соединять провода авто антенны и заземления между собой.

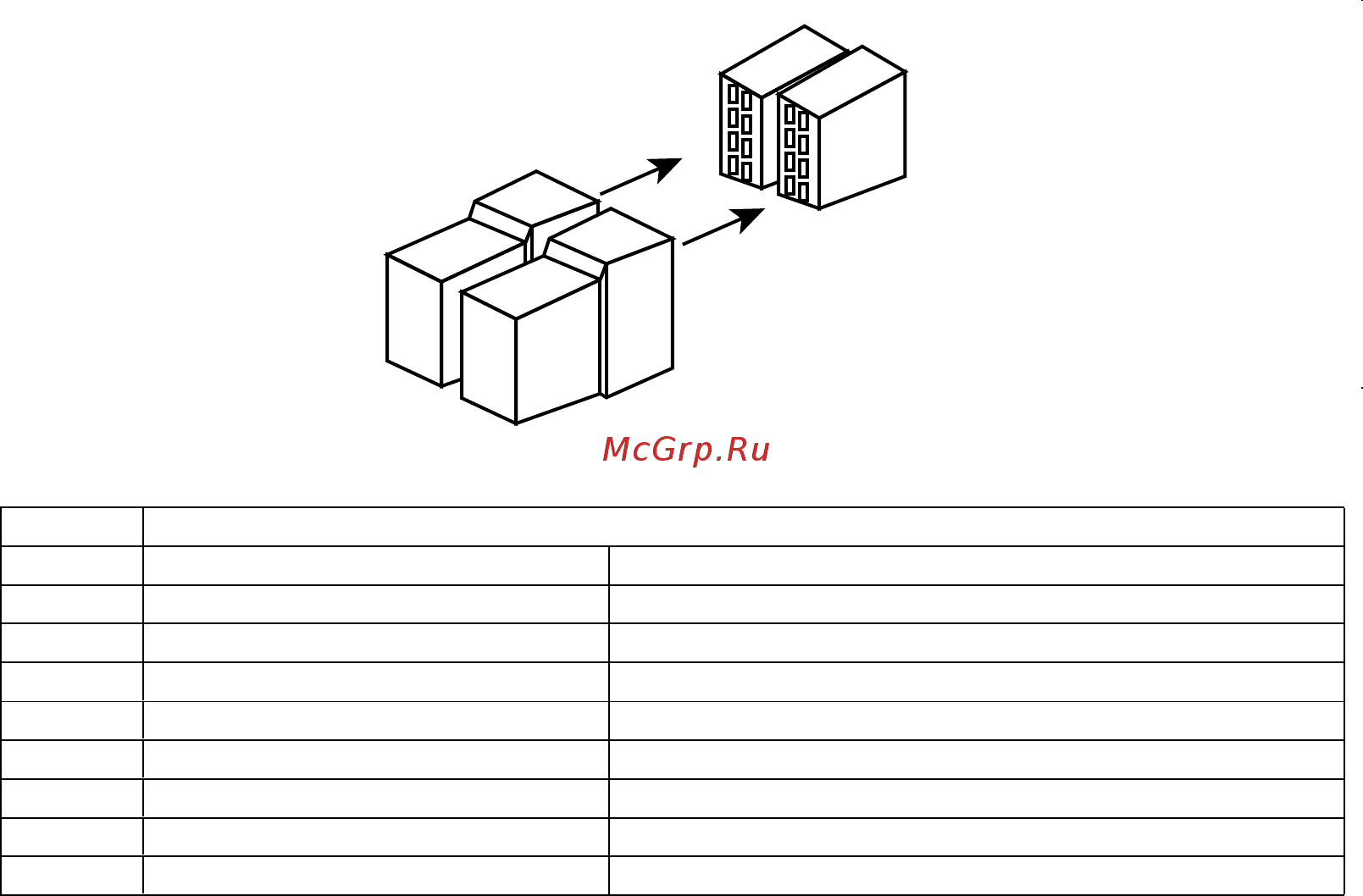

2.9 Использование разъема ISO

1. Если в вашем автомобиле есть разъем ISO, произведите подключение,

какпоказано на рисунке.

2. Для подключения без разъемов ISO внимательно проверьте все провода

перед подключением, неправильное подключение может привести к

повреждениям изделия. Обрежьте разъем, подключите цветные головки

разъема к шнуру питания батареи в соответствии с приведенной таблицей.

Провод питания антенны предназначен для подачи питания на антенну и для уда-

ленного управления дополнительным усилителем.

-7-
