2.6 Установка передней панели
Вставьте правый крепежный элемент панели в правый паз ресивера, затем
вставьте левую часть. Установите панель в вертикальное положение до щелчка.
Убедитесь в том, что панель плотно закреплена в ресивере, иначе на дисплее
могут отображаться символы ошибок или некоторые кнопки не будут функцио-
нировать. Нажмите кнопку OPEN, чтобы отсоединить переднюю панель. Когда
панель примет открытое положение, приподнимите ее под небольшим углом,
затем высвободите правый крепежный элемент панели из паза ресивера. После
этого высвободите правую часть.
2.7 Система против кражи
Если устройство не используется, переднюю панель можно отсоединить и
поместить в защитный футляр, входящий в комплект поставки. Панель в футляре
можно взять с собой, когда вы покидаете автомобиль. Это позволяет избежать
кражи передней панели. Отключите питание устройства. Снимите переднюю
панель и поместите ее в предохранительный футляр.
Внимание:
- Панель может повредиться из-за внешних факторов: тряски, ударов. После
снятия ее с устройства держите панель в защитном футляре и старайтесь
не ронять и не наносить физических повреждений;
- Очень важным элементом является коннектор на задней части панели. Не
нажимайте на него ногтями, ручками, отвертками.
Примечание: Если панель загрязнилась или запылилась, протрите ее сухой
чистой тканью. Для чистки разъема в задней части панели используйте тампон,
смоченный изопропиловым спиртом.

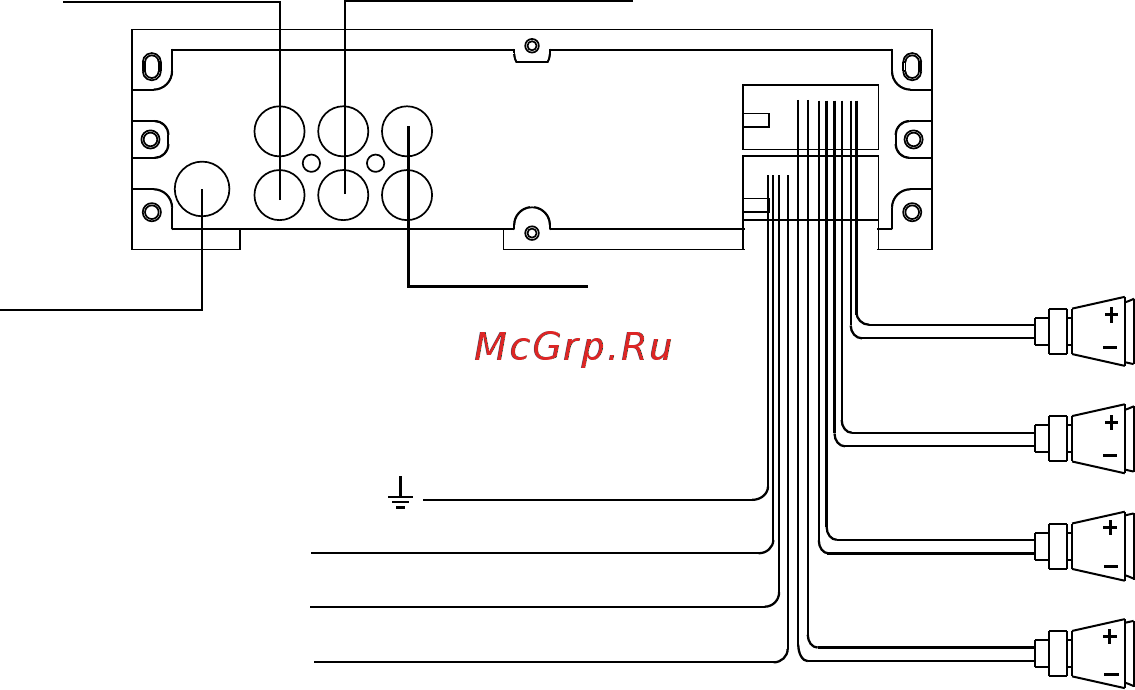

2. 8 Схемы подключения:
-6-
Антенное гнездо
Черный
Заземление
Красный
Зажигание
Желтый
Аккумулятор +
Голубой
Питание антенны
Белый
Белый/Черный
Передний
левый
Передний
правый
Задний
левый
Задний
правый
Серый
Серый/Черный
Зеленый
Зеленый/Черный
Фиолетовый
Фиолет./Черный
Аудиовходы AUX
Линейный аудиовыход
(лев.=бел.;прав.=красн.)
Видеовыходы
