REMOTE
CONTROL
Внимание!
Прежде, чем соединить цифровой приемник с любым электронным устройcтвом,
выключите питание как приемника, так и подключаемого устройства. Внимательно
прочитайте руководство по эксплуатации присоединяемых устройств: телевизора,
усилителя и т.п.

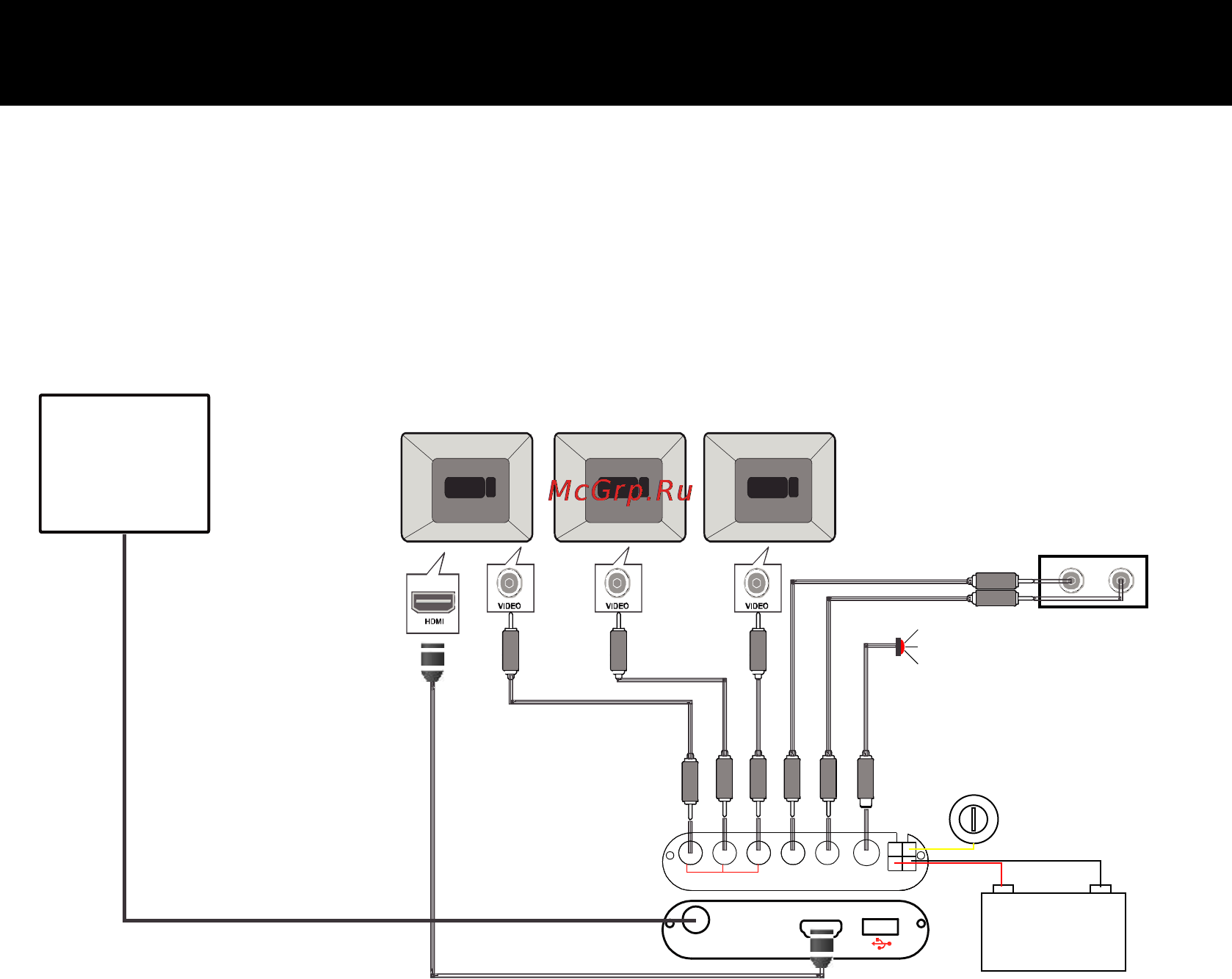

Подключение к сети питания:
1. Перед поключением ресивера отключите клеммы от аккумулятора;
2. Подключите черный провод «GND» к клемме аккумулятора «-»;
3. Подключите красный провод «В+» к клемме аккумулятора «+»;
4. Подключите желтый провод «ACC» к замку зажигания.
Подключение к аудио системе:
1. Соедините левый аудиовыход ресивера «L OUT» с красным аудиовходом на
усилителе;
2. Соедините правый аудиовыход ресивера «R OUT» с белым аудиовходом на
усилителе.
Подключение к видеоустройствам:
1. Соедините разъемы «CVBS OUT» приставки с желтыми разъемами телевизоров
(подключение по композитному видео интерфейсу);
2. Соедините разъем «HDMI» приставки с HDMI разъемом телевизора (подклю-
чение по HDMI интерфейсу).
4 Подключение и установка
-7-
«+»
«-»
(GND)
Аккумуляторная
батарея
Замок зажигания
CVBS OUT
L OUT R OUT
В+ GND
NC ACC
RF IN
HDMI
L IN
R IN
Аудио система
Телевизор 1 Телевизор 2
Телевизор 3
Приемник сигналов
пульта дистанционного
управления
Антенна для
приема DVB-T
или DVB-T2
сигнала
