Rolsen RSF-1630RT [4/8] Сборка

НАПОЛЬНЫЙ ВЕНТИЛЯТОР

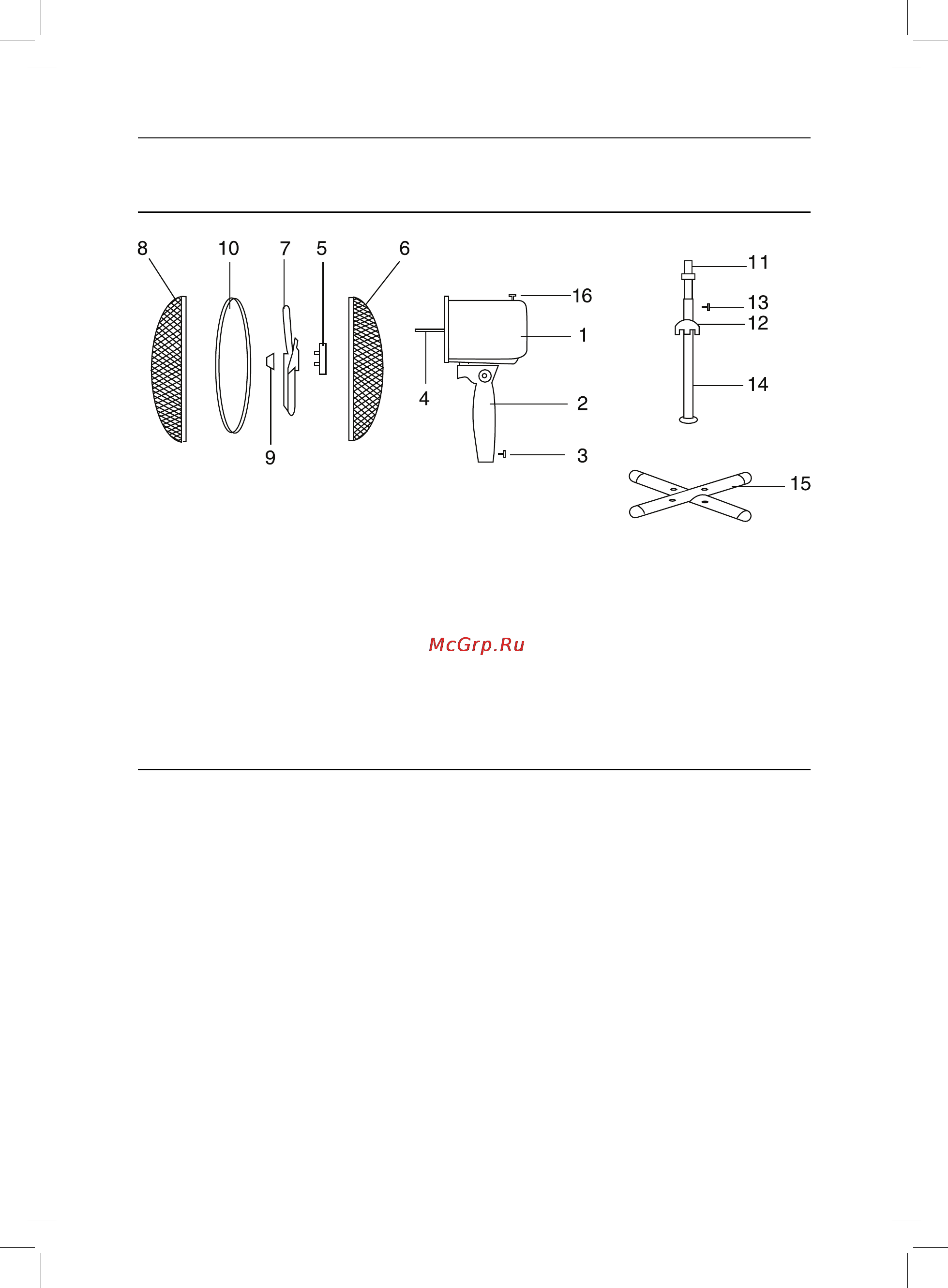

ОПИСАНИЕ:

1. Корпус

2. Панель управления

3. Винт А

4. Ось

5. Гайка

6. Задняя решетка

7. Лопасти

8. Передняя решетка

9. Фиксатор

10. Обод

11. Удлинительная трубка

12. Покрытие трубки

13. Винт В

14. Трубка

15. Перекладина

16. Кнопка вращения

корпуса

СБОРКА

1. Соберите перекладину (15), установив одну часть на другую.

2. Установите трубку (14) на перекладину (15) и закрепите ее при помощи 4

винтов.

3. Отрегулируйте желаемую высоту трубки (11), зафиксировав ее винтом В (13).

4. Установите заднюю решетку (6) на корпус (1). Следите, чтобы выступы на

корпусе мотора совпали с отверстиями на решетке. Закрепите решетку при

помощи гайки (5).

5. Установите лопасти (7) на ось (4) до конца. Закрепите лопасти при помощи

фиксатора (9), повернув его против часовой стрелки.

6. Соедините вместе переднюю (8) и заднюю (6) решетки, выровняйте их вершины

и надежно закрепите зажимами, расположенными на боковой поверхности

решеток.

7. Установите собранный корпус (1) с лопастями (7) и решетками (6, 8) на

удлинительную трубку. Зафиксируйте корпус (1) на удлинительной трубке (11)

с помощью винта A (3).
