Питание

Красный провод: +12 В

Черный провод: Заземление

Дисплей

Камера

Видеосигнал

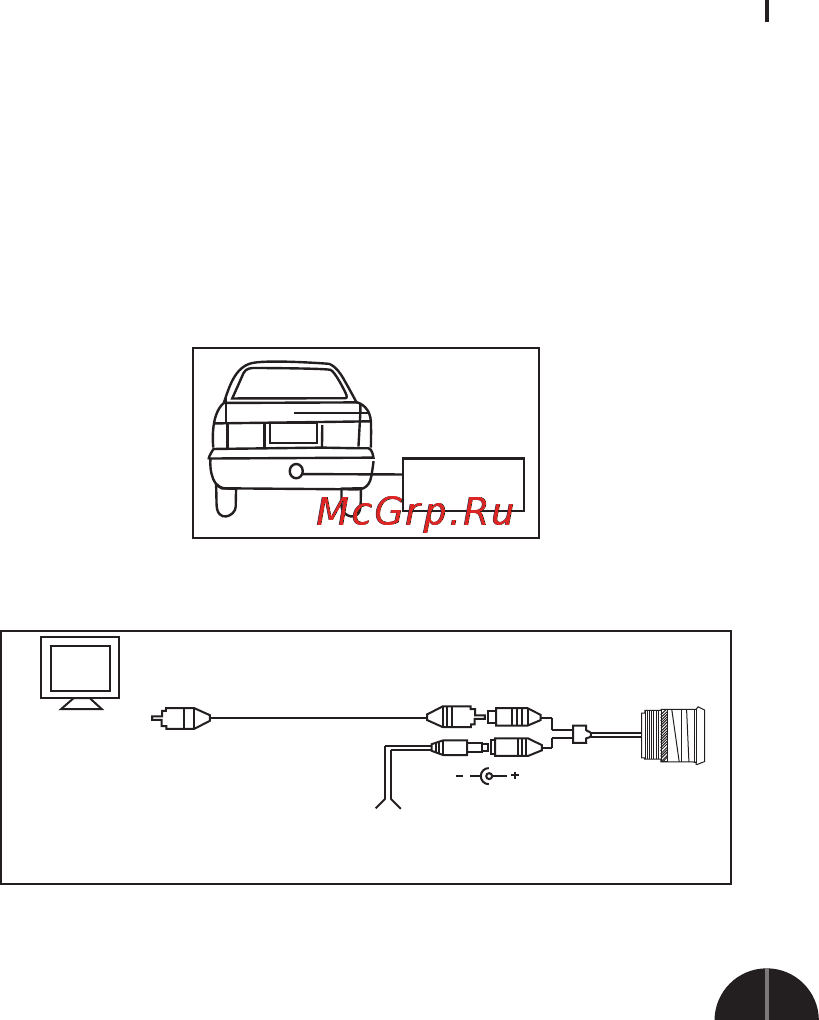

Рис. 2

Угол обзора 170 °;

Рабочая температура: -20 - +70 °С.

Установка:

1. Возьмите сверло из комплекта;

2. Просверлите бампер в месте установки

камеры;

3. Установите камеру в подготовленное отверстие.

Подключение:

1. Подключение к монитору:

- Подключите видеокабель к монитору;

Место для

установки

Рис. 1

2 3

- Подключите второй конец кабеля к камере.

Внимание: переключите монитор в нужный

режим!

2. Подключение питания:

2. 1. Подключите кабель питания к разъему на

камере;

2. 2. Второй конец кабеля подключите к:

- подключите красный провод к проводу подклю-

ченному к клемме «+» фонаря заднего хода либо

к проводу подключенному к датчику включения

заднего хода.

- подключите черный провод к корпусу автомо-

биля либо к проводу подключенному к клемме

«-» фонаря заднего хода.
