ОПИСАНИЕ УСТРОЙСТВА

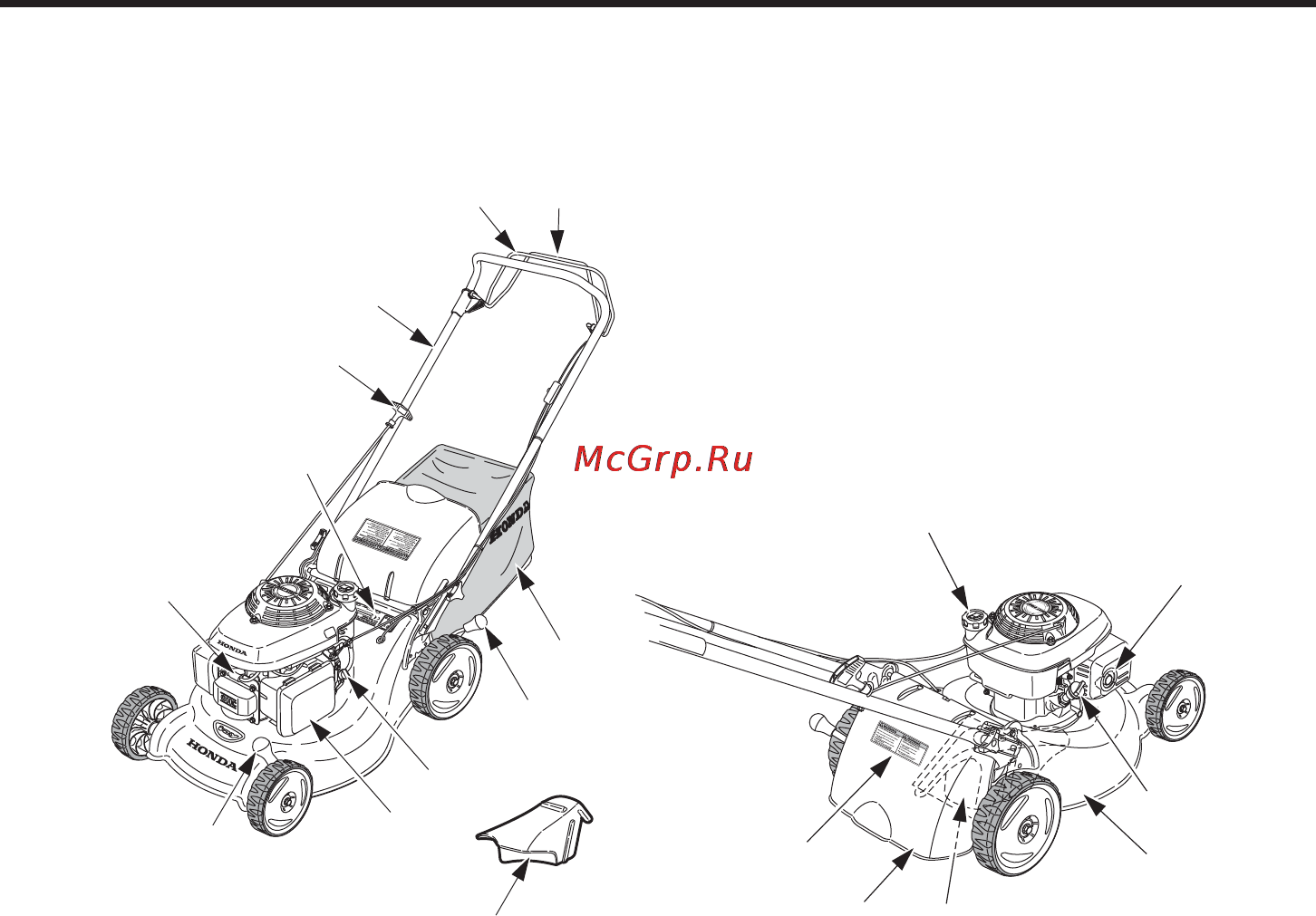

ОРГАНЫ УПРАВЛЕНИЯ ФУНКЦИОНИРОВАНИЕ

1. Топливный кран ............................................... Открывает и закрывает подачу топлива.

2. Травосборник .................................................. Служит для сбора скошенной травы.

3. Отбойный щиток .............................................. Защищает от объектов, отбрасываемых шнеком.

4. Рычаг регулировки высоты cкашивания ........... Служит для выбора нужной высоты скашивания.

5. Воздухоочиститель

6. Пробка заливной горловины топливного бака

7. Наконечник свечи зажигания

8. Кожух шнека

9. Глушитель

10. Пробка маслоналивной горловины .................. Используется для слива и заливки, а также проверки

уровня моторного масла.

11. Пусковая рукоятка ........................................... Служит для запуска двигателя.

12. Ручка

13*. Ручка включения привода колёс ...................... Служит для управления трансмиссией, приводящей

во вращение задние колеса или задний ролик.

14. Ручка тормоза шнека ....................................... Служит для остановки шнека и двигателя.

15. Крышка измельчителя (опция) ......................... Применяется при использовании газонокосилки для

измельчения травы.

* Если установлено
