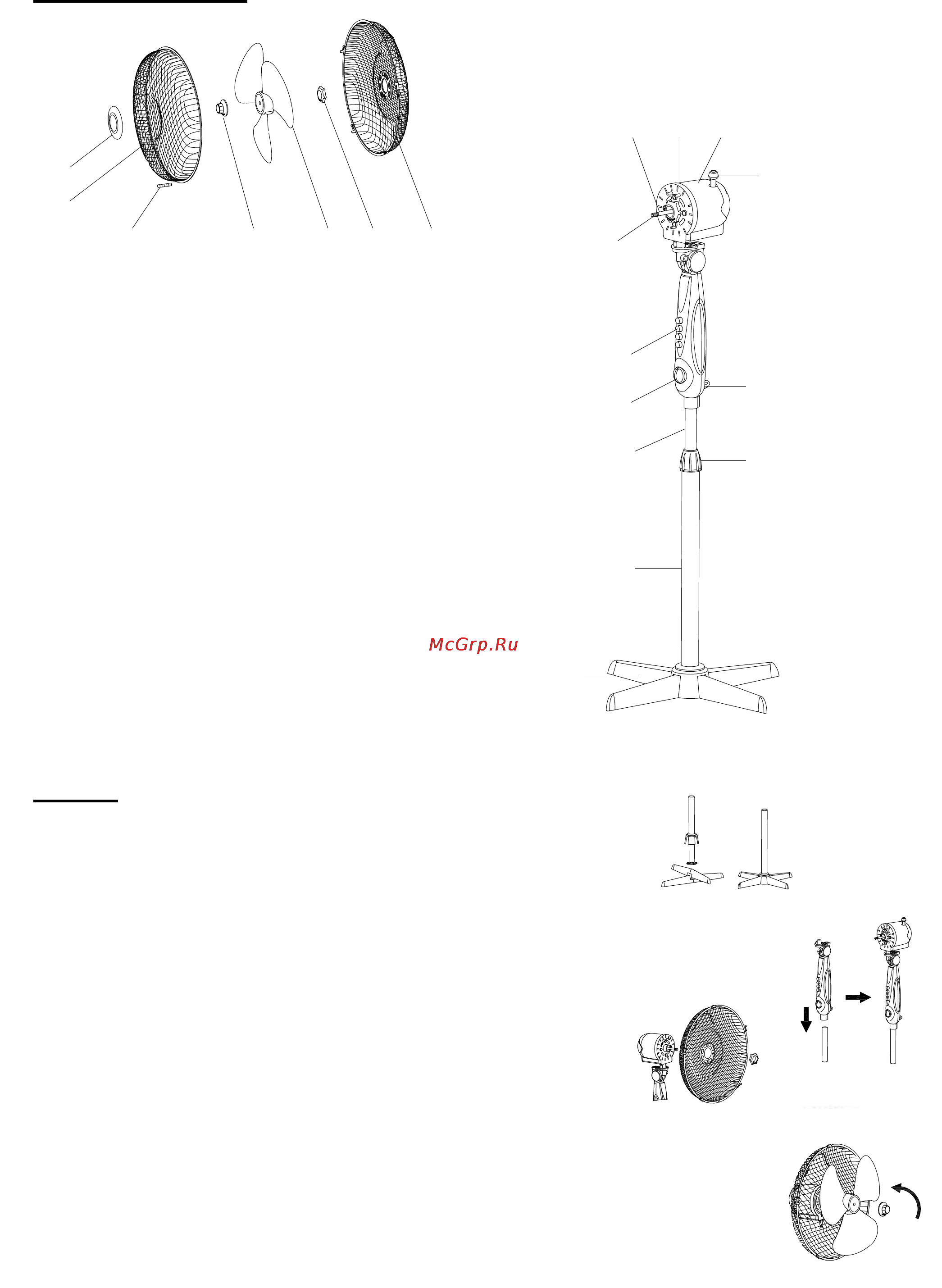

III. Описание прибора

1. Круглая вставка на защитной сетке

2. Передняя часть защитной сетки

3. Болт ободка защитной сетки

4. Гайка, закрепляющая лопасти

5. Лопасти вентилятора

6. Гайка, закрепляющая защитную сетку

7. Задняя часть защитной сетки

8. Якорь электродвигателя

9. Вал электродвигателя

10. Передняя панель корпуса двигателя

11. Задняя часть корпуса двигателя

12. Ручка регулировки вращения вентилятора

13. Панель управления

14. Таймер

15. Болт крепления опоры и корпуса вентилятора

16. Регулируемая по высоте телескопическая опора

17. Кольцо регулировки высоты опоры

18. Вертикальная часть опоры

19. Крестец опоры

IV. Сборка

1. Поместите вертикальную часть опоры (18) в крестец опоры (19) и

закрепите при помощи 4-х болтов.

2. Соедините корпус вентилятора и выдвижную часть опоры (16). Затяните болт

(15).

3. Отрегулируйте желаемую высоту трубки, зафиксировав ее кольцом (17).

4. По часовой стрелке открутите гайку крепления лопастей, и

против часовой стрелки открутите болты крепления защитной

сетки.

5. Закрепите заднюю часть защитной сетки на трех опорах

передней панели корпуса.

6. Затяните гайку крепления защитной сетки (6) по часовой стрелке.

7. Наденьте лопасти вентилятора на вал электродвигателя. Нажмите на лопасти

так, чтобы они сели в паз.

8. Затяните лопасти гайкой в центре вала электродвигателя против часовой

стрелки.

9. Затяните болт ободка защитной сетки.
