Quattro Elementi stabilia 1500 [6/8] Функция задержки включения

- 6 -

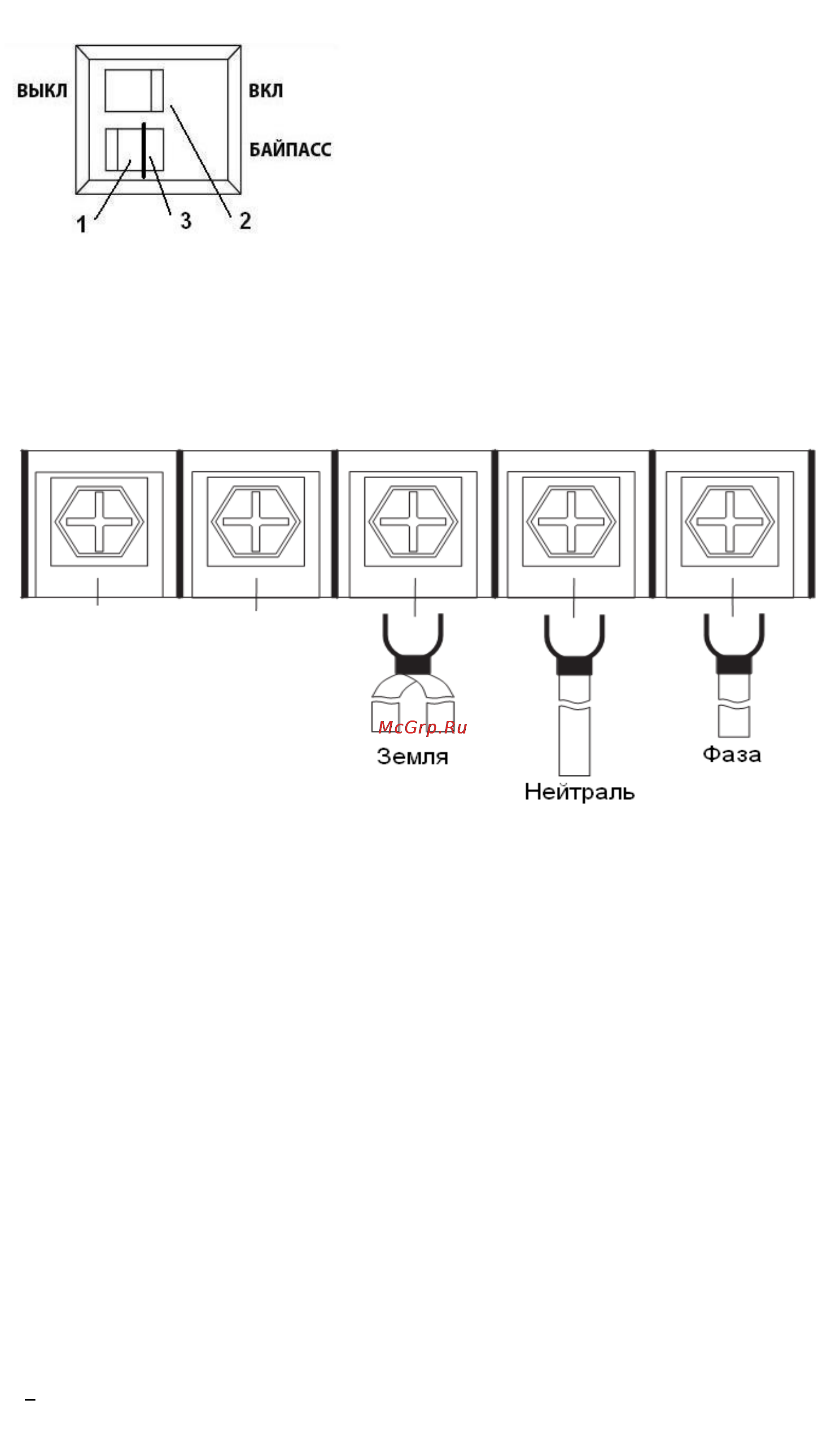

1. Переключатель функции Байпасс

2. Переключатель Вкл / Выкл

3. Блокиратор от случайного включения функции

Байпасс

4.4. Подключение нагрузки к стабилизатору.

Модели Stabilia 500 и 1000 оснащены одной розеткой для подключения нагрузки, модели Stabilia

1500 и 2000 имеют по 2 розетки. Розетки размещены на задней стороне стабилизатора. У моделей

Stabilia 3000 и выше для подключения нагрузки предусмотрена клеммная колодка под крышкой на

обратной стороне устройства. Подключать необходимо в порядке, указанном на рисунке ниже.

После подключения необходимо установить крышку обратно. Подключать нагрузку к этим

моделям может только квалифицированный электрик с соблюдением Правил техники

безопасности, Правил устройства электроустановок и настоящей инструкции. После подключения

стабилизатора в обязательном порядке должен быть составлен акт введения в эксплуатацию.

4.5. Включение аппарата

Включите вилку провода питания аппарата в заземленную сеть напряжением 140-270 Вольт.

Выберите величину задержки кнопкой Задержка (подробнее в пункте 4.6.). Включите аппарат,

переведя клавишу ВКЛ / ВЫКЛ на передней панели в положение ВКЛ. Через 6 или 180 секунд

стабилизированное напряжение будет подано на выход устройства. Включайте потребители

энергии поочередно, не допуская превышение их суммарной максимальной мощности над

номинальной мощностью стабилизатора.

4.6. Функция задержки включения.

При возникновении анормальных условий работы стабилизатора, таких как перегрев, перегрузка,

короткое замыкание в нагрузке, высокое или низкое напряжение на входе, прибор будет отключен,

нагрузка так же будет отключена. Когда факторы, которые привели к аварийному отключению

прибора будут устранены, стабилизатор включится автоматически. Для защиты подключенной

нагрузки от частого включения / выключения в стабилизаторе реализована функция задержки.

Величина задержки может быть задана пользователем на выбор - 6 или 180 секунд кнопкой

Задержка на лицевой панели. Если к стабилизатору подключены устройства, имеющие в своем

составе компрессор, например, холодильник, кондиционер и др., то установите время задержки

180 сек, в других случаях установите задержку 6 секунд. При включении стабилизатора нагрузка

подключается не сразу, а только по прошествии заданного времени задержки, при этом на правом

дисплее ведется обратный отсчет оставшегося до включения времени (Рис.1, 3). После окончания

этого времени дисплей отобразит напряжение на выходе.

4.7. Дисплей.

Все модели ERGUS Stabilia оснащены 2-мя цифровыми дисплеями (Рис.1). Дисплей слева

отображает напряжение во входной электрической сети, дисплей справа отображает

стабилизированное напряжение на выходе устройства. Обычно — это 220 Вольт, но при очень

низком или очень высоком напряжении во входной сети напряжение на выходе может отличаться

на + 8%, т.е. 203 — 237 Вольт.

Дисплей справа так же отображает различные режимы работы устройства, такие как задержка

включения, перегрев, защита от низкого / высокого напряжения.

Рис.2
