Red Scorpio Premium
16 17

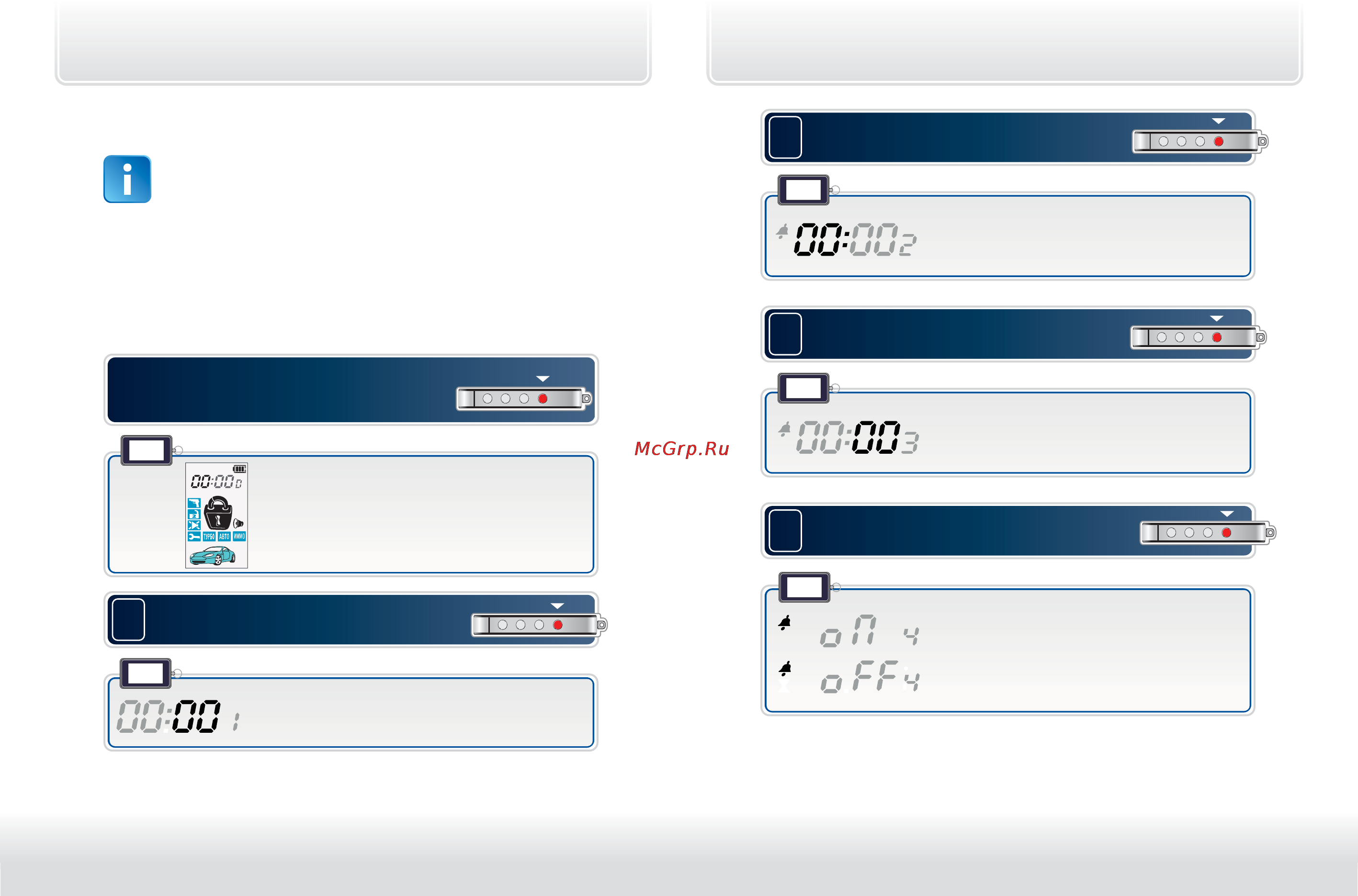

Меню функций основного брелка
Меню функций основного брелка позволяет:
• установить текущее время
• установить время будильника
• включить или выключить будильник
• установить время таймера обратного отсчета времени
• включить или выключить таймер
• выбрать громкость сигнала тревоги или виброрежим
• выбрать тип звукового сигнала
• цифры часов текущего времени
начнут мигать
• в течение 8 секунд приступите к
установке часов:
- кнопка 2 — увеличивает показания
- кнопка 3 — уменьшает показания
Для входа в меню функций брелка нажмите
и удерживайте кнопку 4 до одного
мелодичного, затем 2 коротких сигналов
брелок
1
цифры минут текущего времени начнут мигать:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания
Коротко нажмите кнопку 4 для перехода
к установке минут текущего времени
брелок
2
иконка часов будильника мигает:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания
Коротко нажмите кнопку 4 для перехода
к установке часов будильника
брелок
3
иконка минут будильника мигает:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания
Коротко нажмите кнопку 4 для перехода
к установке минут будильника
брелок
4
Коротко нажмите кнопку 4 для перехода к
включению/выключению будильника
иконка будильника мигает:
кнопка 2 — включение будильника (ON)
кнопка 3 — выключение будильника (OFF)
брелок
