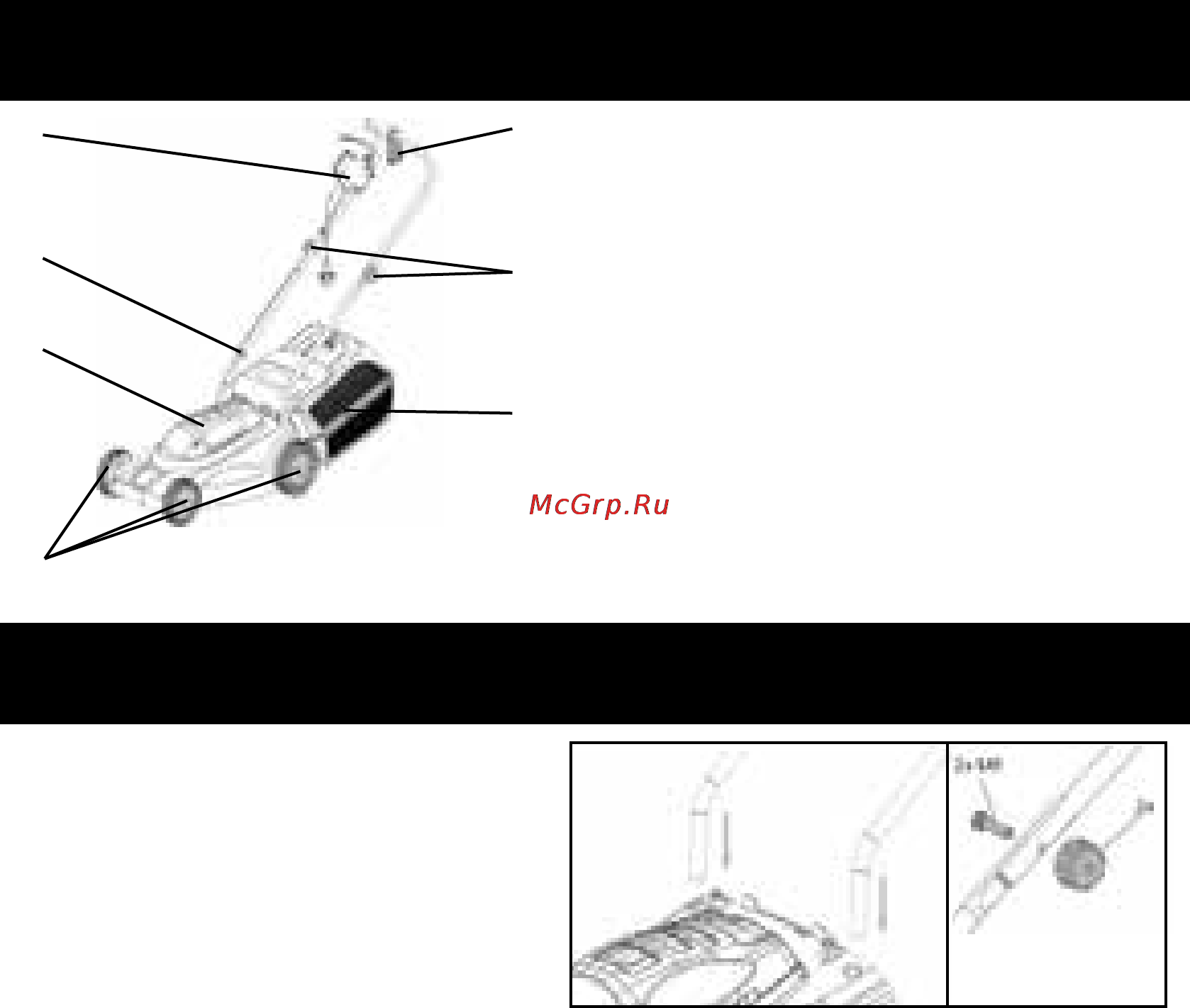

Rolsen RLM-200 [4/8] Внешний вид

1. Блок запуска двигателя газонокосилки

2. Разгрузка кабеля

3. Клипса для разгрузки кабеля от натяжения

4. Регулировка высоты рукоятки

5. Двигатель

6. Травосборник

7. Колеса

Рис.1

Рис.2

Внешний вид

Сборка и установка

из резины или оснащен резиновым покрытием.Удлинительный кабель необходимо использо-

вать в сочетании с приспособлением для разгрузки от натяжения.Соединительный провод

необходимо регулярно проверять на наличие признаков повреждения.

Рукоятка:

Вставьте нижнюю часть рукоятки в спе-

циально предусмотренные отверстия блока

с мотором.(Рис.1)

Верхнюю часть рукоятки переставляется по

высоте. Установите рукоятку в положение I

или II. Закрепите верхнюю часть рукоятки

винтами и барашковыми гайками на нижней

части.(Рис.2)Кабель должен быть закреплен

на рукоятке с помощью поставленных клипс. Закрепите кабель в разгрузке от натяжения.

Кабель должен иметь достаточную свободу движения.

Внимание:

-Перед сборкой рукоятки проденьте аксессуар для разгрузки кабеля.

- Блок запуска двигателя прикручивается к верхней части рукоятки с помощью

двух винтов в специально подготовленном месте, как показано на рисунке 3.

Травосборник:

Соедините обе половины травосборника и зажмите их клипсами в специальных местах, как

показано на рис. 4.

Установка травосборника.

Для установки травосборника откиньте наверх защитный кожух.

Снятие/опорожнение:Поднимите и держите кожух. Извлеките травосборник.Если траву

собирать не надо, то газонокосилку можно эксплуатировать без установленного травосбор-

ника, но с опущенным вниз кожухом.
