Если для эксплуатации электроинструмента вы используйте кабель-удлинитель, то кабель

должен иметь следующее поперечное сечение проводника:

–1,0 мм²: длина не более 40 м

–1,5 мм²: длина не более 60 м

–2,5 мм²: длина не более 100 м

Для повышения уровня безопасности рекомендуется использовать автоматически выключа-

тель защиты от токов повреждения (FI) (RCD) с током срабатывания не более 30 мА. Перед

каждым использование рекомендуется проверить исправность автоматического выключате-

ля защиты от токов повреждения (FI).В случае наличия повреждений соединительного

кабеля ремонт должен производиться только в сервисном центре. Разъем удлинительного

кабеля должен быть защищен от попадания на него брызг воды, он должен быть выполнен

из резины или оснащен резиновым покрытием.Удлинительный кабель необходимо использо-

вать в сочетании с приспособлением для разгрузки от натяжения.Соединительный провод

необходимо регулярно проверять на наличие признаков повреждения.

Установка защитного кожуха(пластикового):

Если вы используете триммерную леску, в качестве рабочего инструмента, то необходимо

установить ограничитель длины лески в установленный защитный кожух. Для этого закрепи-

те ограничитель с помощью винтов в монтажных отверстиях металлического кожуха.(рис.1)

Основная рукоятка:

Соедините две части рукоятки с помощью муфты. Для фиксирования рукоятки затяните

муфту барашковым болтом по часовой стрелке, как показано на рисунке 2.

Дополнительная рукоятка:

- Переместите место установки дополнительной ручки по рукоятке вверх или вниз.

- Установите рукоятку, закрутив 2 винта в монтажных местах(рис. 3)

Ремень на плечо:

Подсоедините ремень к петле на триммере. После примерки триммера отрегулируйте

ремень по длине.

Установка режущего ножа:

При установке и снятии режущего ножа рекомендуется использовать защитные

перчатки.

1. Совместить отверстие в ступице вала с отверстием в чашке редуктора. Вставьте металли-

ческий стопорный стержень(шестигранный ключ) в данные отверстия для блокировки

привода.

2.Установить режущий нож на ступицу вала таким образом, чтобы его режущие кромки были

направлены по направлению вращения привода устройства. Убедитесь, что режущий нож

правильно отцентрирован и лежит в посадочном месте ступицы.(рис.4)

3. Установить фиксирующую шайбу на вал. Убедитесь, что прорези в фиксирующей шайбе

совпадают с пазами на валу.

4. Установить на вал чашку крепления

5. Наживить гайку на вал и проверить правильность установки ножа.

6. Удерживая стопорный стержень затянуть фиксирующую гайку с помощью торцового

ключа.(рис.5)

7. Вставьте стопорную шпильку в отверстие на валу и разведите усы в разные стороны как

показано на рисунке 6.

Снятие режущего ножа происходит в обратном порядке.

Установка триммерной головки:

1. Совместить отверстие в ступице вала с отверстием в чашке редуктора. Вставьте металли-

ческий стопорный стержень(шестигранный ключ) в данные отверстия для блокировки

привода.

2.Собрать триммерную головку в нужной последовательности.

3. Триммерную головку накрутить на вал против часовой стрелки и затянуть с помощью

рожкового ключа, как показано на рисунке 7.

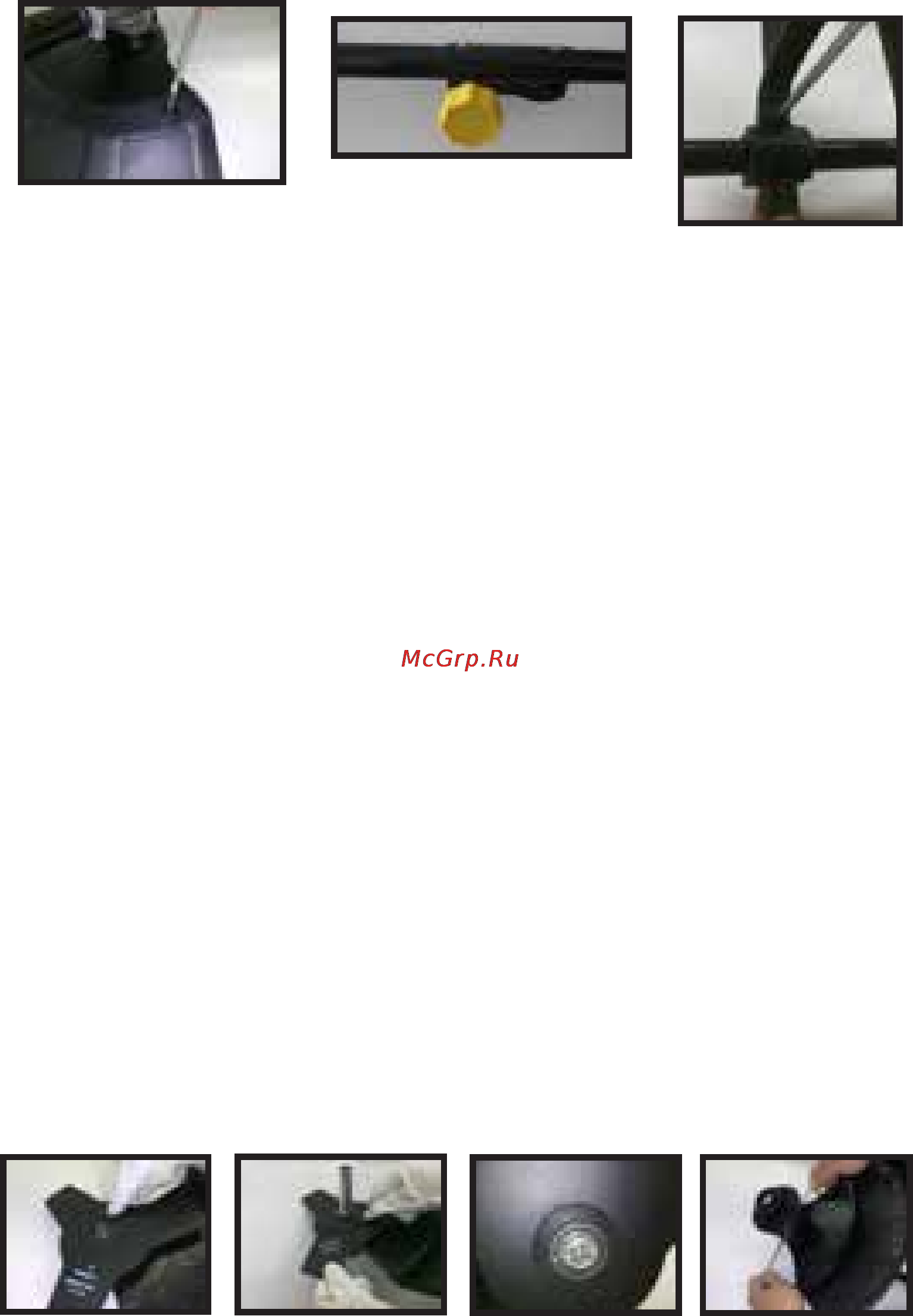

рис.1

рис.2

рис.3

рис.4 рис.5 рис.6

рис.7

F G

I J K
