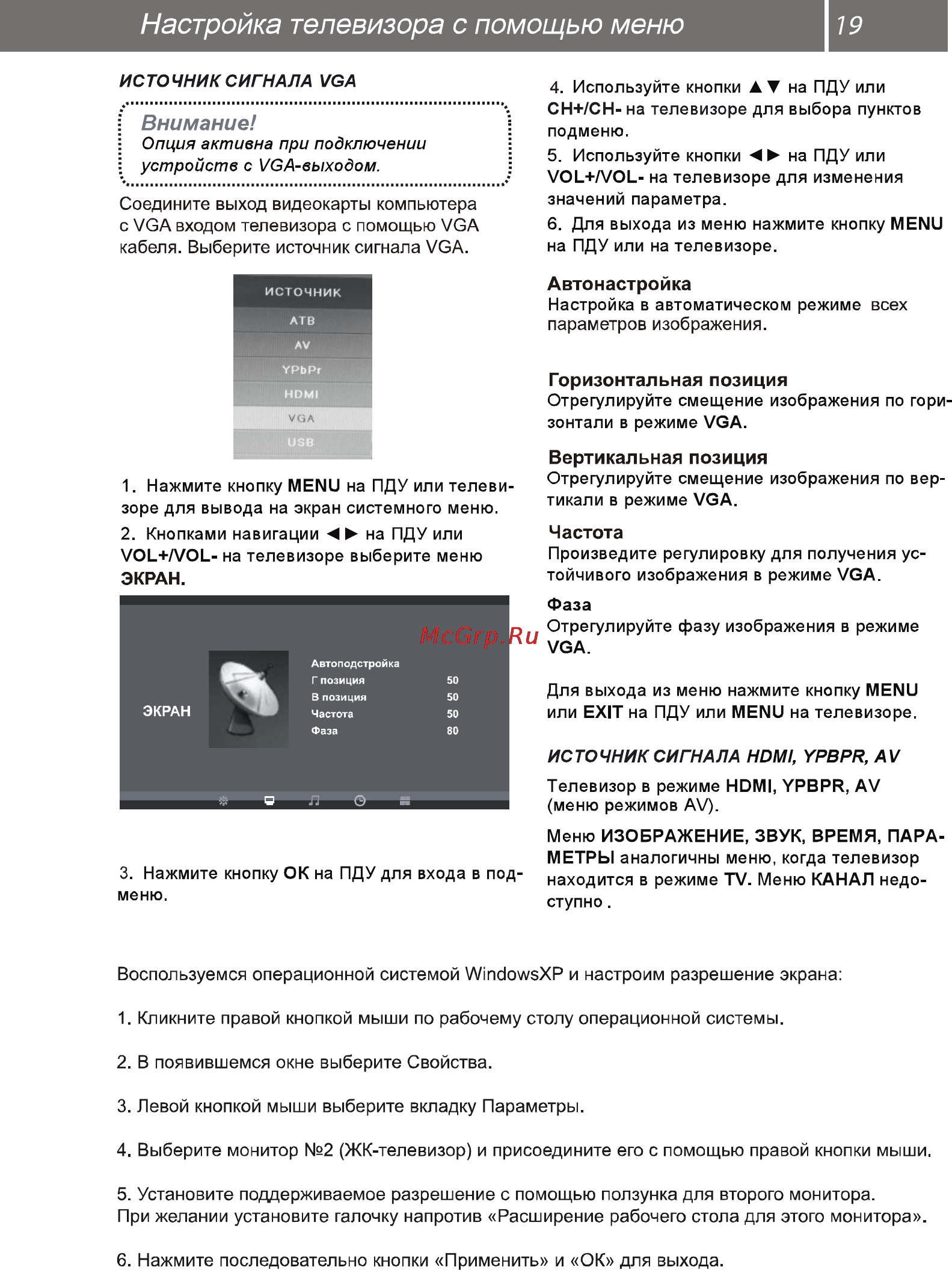

Настройка телевизора с помощью меню ИСТОЧНИК СИГНАЛА VGA 19 4 Используйте кнопки АТ на ПДУ или СН СН на телевизоре для выбора пунктов подменю Внимание Опция активна при подключении устройств с VGA выходом 5 Используйте кнопки на ПДУ или VOL VOL на телевизоре для изменения значений параметра Соедините выход видеокарты компьютера с VGA входом телевизора с помощью VGA кабеля Выберите источник сигнала VGA 6 Для выхода из меню нажмите кнопку MENU на ПДУ или на телевизоре Автонастройка Настройка в автоматическом режиме всех параметров изображения Горизонтальная позиция Отрегулируйте смещение изображения по гори зонтали в режиме VGA Вертикальная позиция 1 Нажмите кнопку MENU на ПДУ или телеви зоре для вывода на экран системного меню Отрегулируйте смещение изображения по вер тикали в режиме VGA 2 Кнопками навигации на ПДУ или VOL VOL на телевизоре выберите меню ЭКРАН Произведите регулировку для получения ус тойчивого изображения в режиме VGA Частота Фаза Отрегулируйте фазу изображения в режиме VGA Автоподстрой ка Г позиция 50 В позиция 50 Частота 50 Фаза 80 Для выхода из меню нажмите кнопку MENU или EXIT на ПДУ или MENU на телевизоре ИСТОЧНИК СИГНАЛА HDMI YPBPR AV Телевизор в режиме HDMI YPBPR AV меню режимов AV 3 Нажмите кнопку ОК на ПДУ для входа в под меню Меню ИЗОБРАЖЕНИЕ ЗВУК ВРЕМЯ ПАРА МЕТРЫ аналогичны меню когда телевизор находится в режиме TV Меню КАНАЛ недо ступно Воспользуемся операционной системой WindowsXP и настроим разрешение экрана 1 Кликните правой кнопкой мыши по рабочему столу операционной системы 2 В появившемся окне выберите Свойства 3 Левой кнопкой мыши выберите вкладку Параметры 4 Выберите монитор 2 ЖК телевизор и присоедините его с помощью правой кнопки мыши 5 Установите поддерживаемое разрешение с помощью ползунка для второго монитора При желании установите галочку напротив Расширение рабочего стола для этого монитора 6 Нажмите последовательно кнопки Применить и ОК для выхода
