SLP-DX420x/DX423x

3-2-2 Модель с «Ethernet»

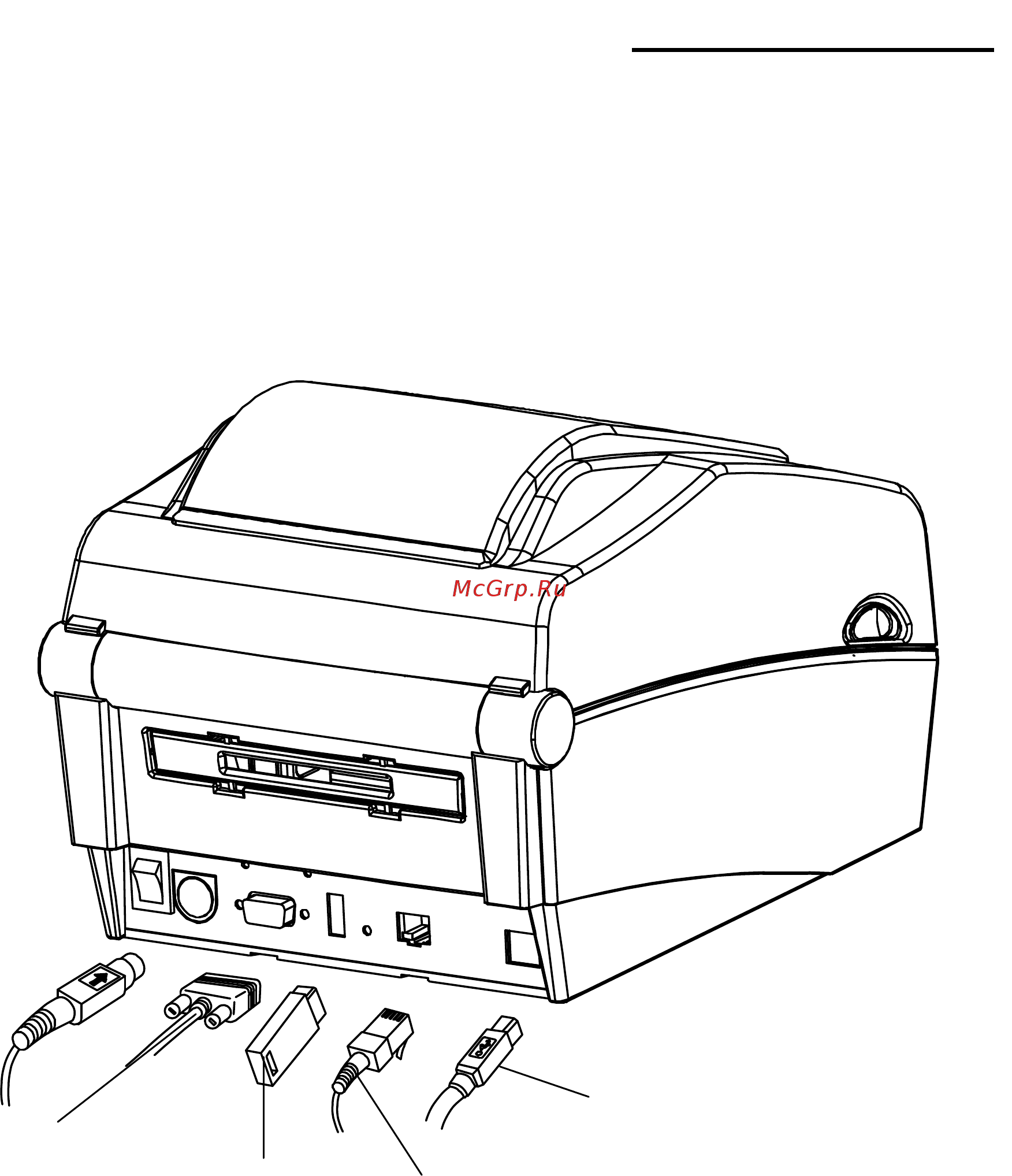

Подключение интерфейсного кабеля осуществляется в соответствии с

нижеприведенным рисунком.

Данный принтер поддерживает следующие стандарты интерфейсов.

- Кабель RS-232C (последовательный)

- Кабель для подключения к локальной сети («Ethernet»)

- Кабель USB, тип А (WLAN Dongle)

- Кабель USB, тип B

1) Выключите принтер кнопкой включения/выключения.

2) Подсоедините кабель связи к коммуникационному порту принтера.

- Подсоедините кабель RS-232C (последовательный) к порту «SERIAL»

(последовательный) и притяните винты по обе стороны разъема.

Подключение к данному порту выполняется при помощи экранированного

кабеля длиной не более 1,8 м.

- Подключите кабель передачи данных («Ethernet») к порту «ETHERNET».

Подключение к данному порту выполняется при помощи кабеля с

неэкранированной витой парой (CAT5 или более высокой категории) длиной не

более 3,0 м.

- Подсоедините кабель USB типа А (исключительно WLAN Dongle) к порту

«HOST» главного компьютера.

- Подсоедините кабель USB типа B через USB-порт.

Подключение к данному порту выполняется при помощи экранированного

кабеля длиной не более 1,8 м.

Кабель USB, тип B

Кабель RS-232C

(последовательный)

Кабель для подключения к

локальной сети («Ethernet»)

Кабель USB, тип А

(WLAN Dongle)
