Rev. 1.04
- 11 -
SLP-D42**
3-2 Подключение по интерфейсному кабелю

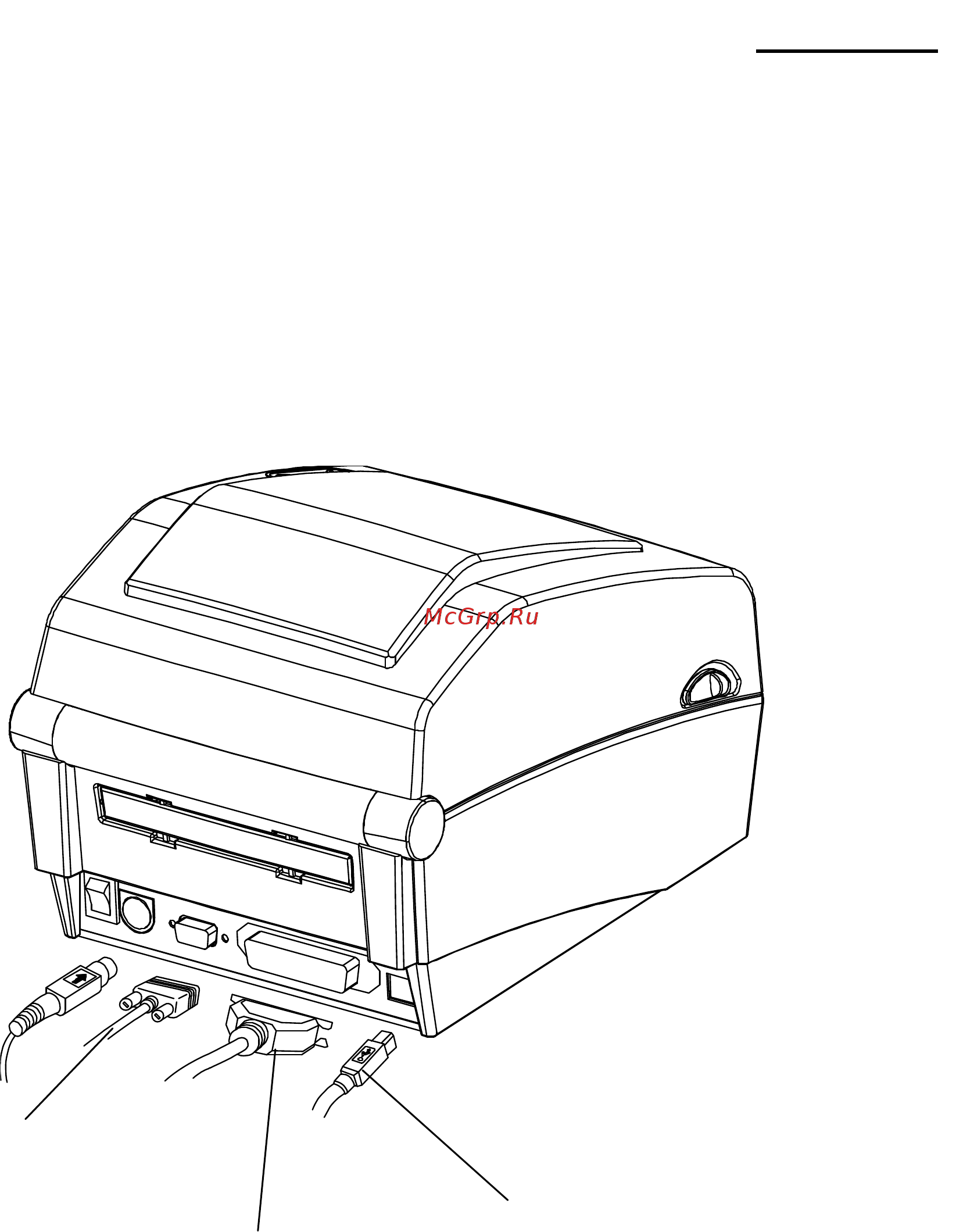

Подключение интерфейсного кабеля осуществляется в соответствии с
нижеприведенным рисунком.
Данный принтер поддерживает следующие стандарты интерфейсов.
- RS-232C (последовательный)
- IEEE1284 (параллельный)
- USB
- Ethernet (только для SLP- D420E, D423E)
1) Выключите принтер кнопкой включения/выключения.
2) Подсоедините кабель связи к коммуникационному порту принтера.
- кабель к последовательному порту присоединяется при помощи винтов с обеих
сторон разъема.
- Кабель к параллельному порту присоединяется при помощи пружинных
фиксаторов с обеих сторон разъема.
- Подключите USB-кабель, если используется интерфейс USB.
- Подключите LAN-кабель, если используется интерфейс Ethernet.
Кабель USB
Кабель RS-232
(послед.)
Kабель IEEE1284 (параллельный)
или кабель LAN (Ethernet)
