Rev. 1.02
- 11 -
SRP-350II

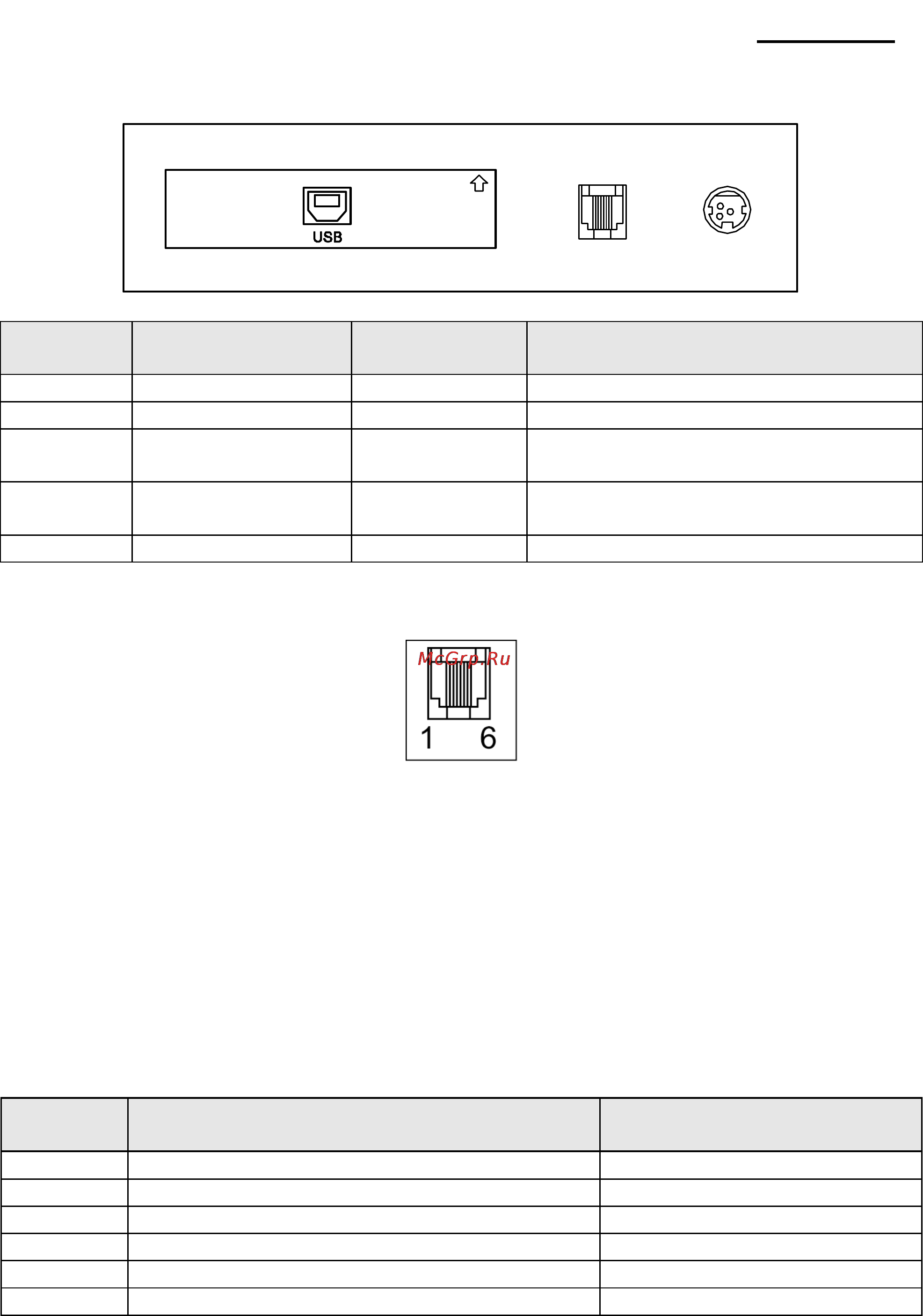

1-2-3 Интерфейс USB
№
контакта
название сигнала
цвет
назначение
обойма
оплетка
оплетка
заземление кросс-платы
1
VBUS
красный
Питание хоста: 5 В пост.т./500 мА
2
D-
белый
Дифференциальная линия
передачи данных
3
D+
зеленый
Дифференциальная линия
передачи данных
4
GND
черный
заземление сигнала
1-3 Разъем подключения выдвижного ящика кассового аппарата
※ Внимание
Ящик кассового аппарата должен соответствовать техническим характеристикам
принтера, иначе и ящик, и принтер могут выйти из строя.
※ Осторожно
Разъем для подключения выдвижного ящика кассового аппарата очень похож на
разъем для подключения телефонной линии. Пожалуйста не ошибитесь: если вы
подключите к нему телефонную линию, может выйти из строя и принтер, и линия.
Подключите шнур выдвижного ящика кассового аппарата к соответствующему
разъему с защелкой с тыльной стороны принтера, рядом с разъемом подключения
электропитания.
№
контакта
название сигнала
направленность
1
заземление кросс-платы
-
2
сигнал 1 на привод выдвижного ящика
выходной
3
сигнал "ящик открыт/закрыт"
входной
4
+24 В
-
5
сигнал 2 на привод выдвижного ящика
выходной
6
заземление сигнала
-
IFG-U TYPE
Разъем
выдвижного
ящика
Разъем
Разъем интерфейса
