Rev. 1.02
- 10 -
SRP-F310/312

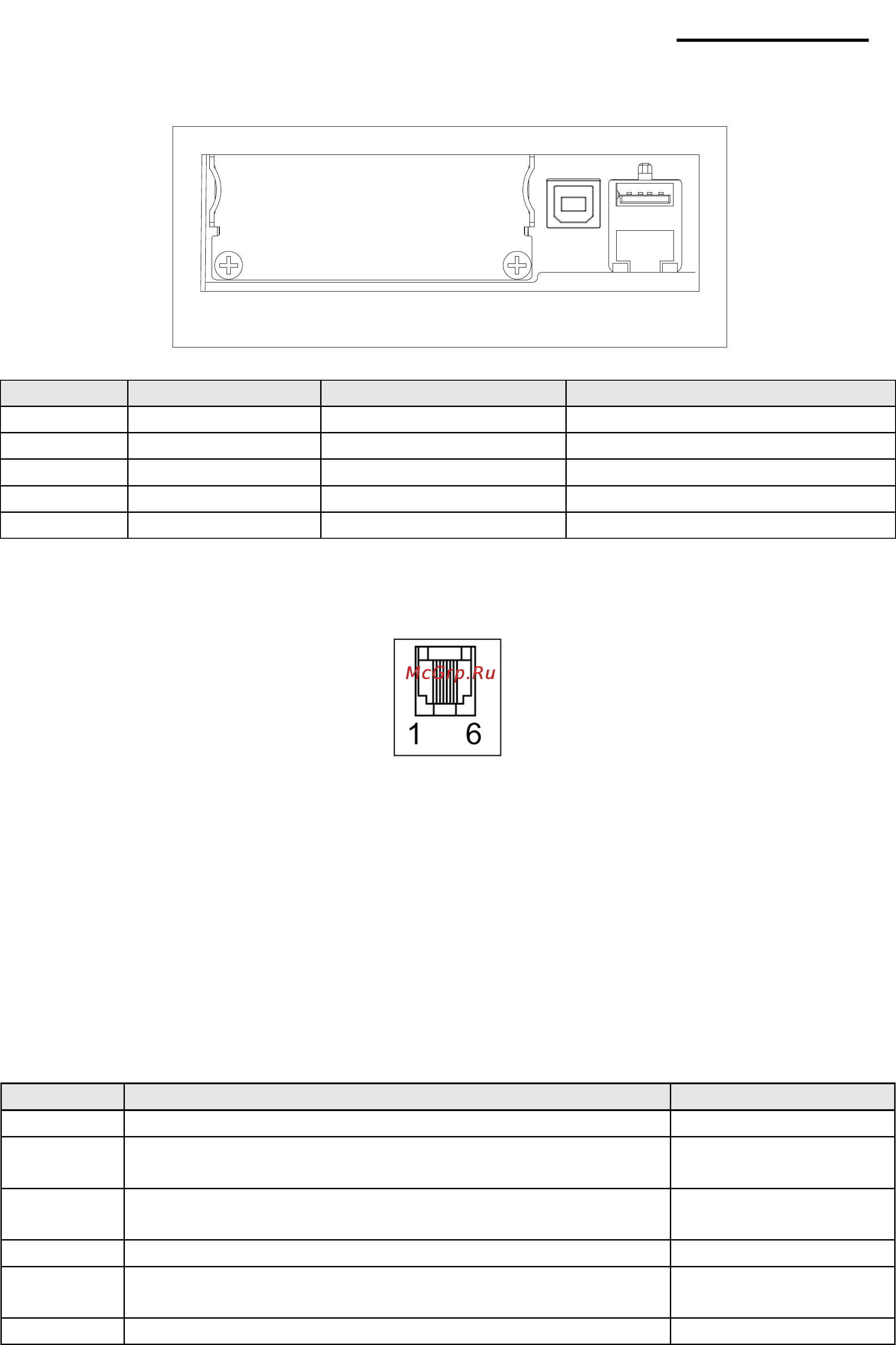

1-2-3 USB-интерфейс
№ вывода
Наим. сигнала
Присвоение (цвет)
Функция
Корпус
Shield
Провод заземления
Земля монтажной пластины
1
VBUS
Красный
Питание хоста
2
D-
Белый
Линия передачи данных (D-)
3
D+
Зеленый
Линия передачи данных (D+)
4
GND
Черный
«Подвешенная» земля
1-3 Подключение ящика кассового аппарата
※ ВНИМАНИЕ!
Следует использовать кассовые аппараты, технические характеристики которых
соответствуют таковым принтера. Использование кассовых аппаратов
несоответствующих типов, способно привести к повреждению кассы и принтера.
※ ОСТОРОЖНО!
Не допускается подключение телефонного кабеля к разъему выталкивателя ящика
кассового аппарата; в противном случае принтер и телефонная линия могут быть
повреждены.
Вставьте кабель выталкивателя ящика кассы в соответствующее гнездо принтера,
расположенное на его задней панели рядом с гнездом разъема питания.
№ вывода
Наим. сигнала
Направление
1
Земля монтажной пластины
-
2
Задающий сигнал 1 выталкивателя ящика
кассового аппарата
Выход
3
Сигнал открытия/закрытия ящика кассового
аппарата
Вход
4
+24 В
-
5
Задающий сигнал 2 выталкивателя ящика
кассового аппарата
Выход
6
«Подвешенная» земля
-
Интерфейс
ETHERNET
USB-
разъем
